4 Installazione

ATTENZIONE! Scariche elettrostatiche!
Le scariche elettrostatiche possono danneggiare i componenti
elettronici!
Î Prima di toccare le parti interne dell'involucro, toc-
care un oggetto messo "a terra" (ad es. rubinetto,
radiatore ecc.)!
ATTENZIONE! Cortocircuito!
Il cortocircuito può danneggiare i componenti elettronici!
Î Non allacciare l'apparecchio alla rete elettrica
mentre è aperto l'involucro!
Non accendere il dispositivo in caso di danni visibili!
La prima messa in funzione deve essere eseguita dal costruttore dell'impianto o da
una persona qualificata da lui autorizzata.
4.1

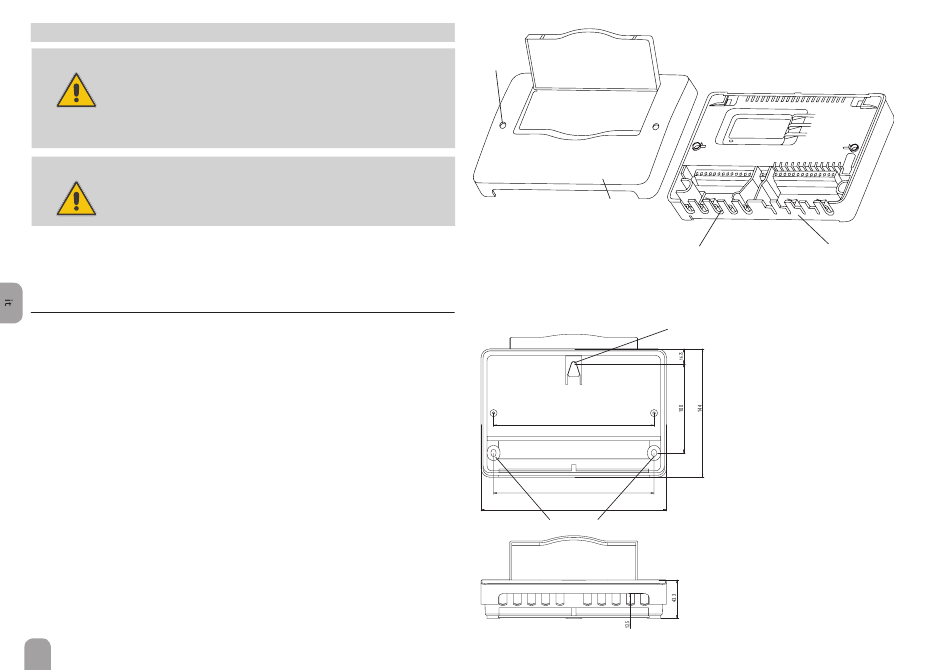

Montaggio a parete

Il montaggio della centralina deve essere effettuato esclusivamente in ambienti
chiusi ed asciutti. Per garantire un funzionamento regolare, fare attenzione che nel
luogo d'installazione previsto non esistano forti campi elettromagnetici.
Durante l'installazione del cavo di alimentazione e dei cavi delle sonde si deve fare
attenzione che rimangano separati.
Î Scegliere la posizione di montaggio.
Î Svitare le viti a croce dalla mascherina e staccare quest'ultima dal resto della
scatola.
Î Segnare il punto di sospensione nella base e fissarla con la vite e il tassello
forniti in dotazione.
Î Agganciare l'involucro al punto di sospensione e segnare i punti di fissaggio
inferiori (distanza tra i fori 180 mm).
Î Realizzare due fori (Ø 6 mm) uno accanto all'altro ed inserirci i tasselli forniti
in dotazione.
Î Agganciare l'involucro in alto e fissarlo con le viti di fissaggio inferiori.
Î Provvedere ai collegamenti elettrici in base allo schema di allacciamento dei
morsetti.
Î Rimettere in posizione la mascherina e riavvitarla con le viti a croce.
78
Vite a croce
Coperchio dell'involucro
Punto di sospensione
180
180
208
Fori di fissaggio
Per consentire il passaggio dei
Passaggio cavi
cavi, staccare le lamelle prefrat-
con serracavi
turate dai relativi passacavi!
