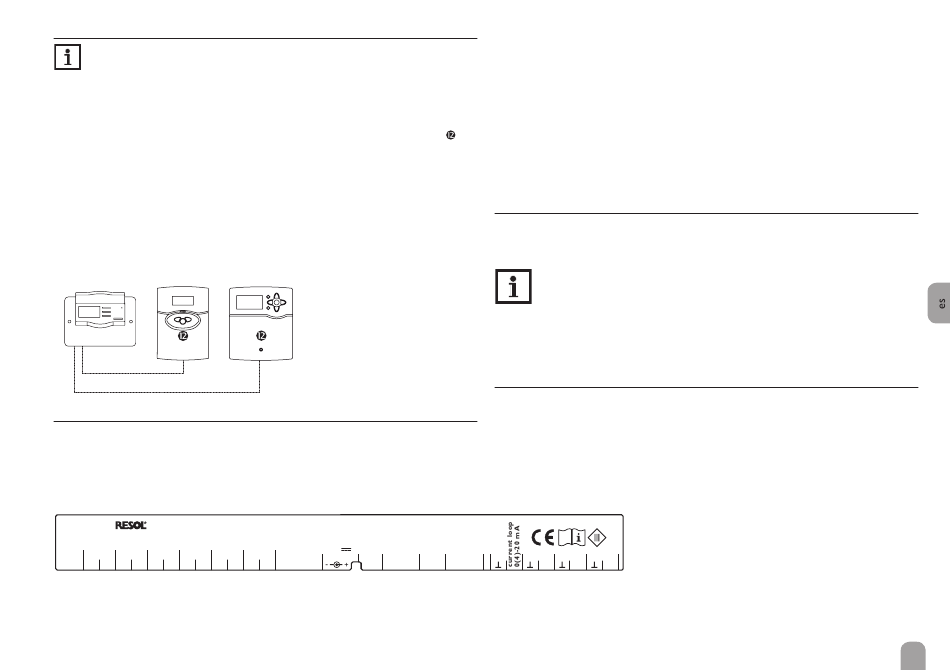

4.2 Conexiones eléctricas
Nota
¡La conexión del equipo a la red eléctrica tiene que ser siempre el último
paso de la instalación!
Para conectar el datalogger  a otros módulos, realice las siguientes
operaciones en el orden indicado:
Î Conecte el o los cable(s) (VBus
DL3 . En caso de ser necesario, alargue el o los cables mediante la caja de
conexión  y un cable bifilar (trenzado) común.
Î Conecte la fuente de alimentación (, ) al DL3 y a la toma de corriente.
Î Para la conexión directa de un router o de un PC, conecte el datalogger al rou-
ter o al PC mediante la línea de alimentación (suministrado con el equipo, ).
Se suministra electricidad al datalogger mediante una linea eléctrica. La alimenta-
ción del equipo tiene que ser 100 ... 240 V~ (50 ... 60Hz).
El DL3 se suministra con una fuente de alimentación y un cable VBus



4.3 VBus / Comunicación de datos
®
El datalogger DL3 se puede conectar a uno o varios reguladores mediante cables
VBus . Los terminales que se deben utilizar para la conexión se indican en el ma-
®
nual de instrucciones del regulador correspondiente.
Los cables VBus ® se pueden alargar mediante la caja de conexión y un cable bifilar
(trenzado) común.
DL3
Made in Germany
DE-45527 Hattingen
VBus 1 VBus 2 VBus 3 VBus 4 VBus 5
1 2 3 4 5 6 7 8 9 10
de RESOL, ) al / a los regulador(es)
®
.
®
12V
Master/Slave
VBus 6
1A max.
11 12 LAN
Conecte el enchufe VBus
1 / 2 = conexión VBus ® 1 (esclavo)
3 / 4 = conexión VBus 2 (esclavo)
®
5 / 6 = conexión VBus 3 (esclavo)
®
7 / 8 = conexión VBus 4 (esclavo)
®
y al
9 / 10 = conexión VBus 5 (esclavo)
®
11 / 12 = conexión VBus ® 6 (esclavo)
Se pueden conectar equipos maestros (reguladores) a los terminales VBus

4.4 Sondas

Las sondas de temperatura tienen que conectarse a los siguientes terminales sin
importar la polaridad:
⊥
• / S1 ... S3 = sondas de temperatura S1 a S3 / sensores de impulsos 1 a 3
Nota
Vea capítulo 5.5.5 Sondas la página 65
Conecte la sonda con la señal de 0 (4) - 20 mA a los siguientes terminales conforme
a las indicaciones del fabricante:
⊥
• / CL = interfaz de entrada de sensor de 0 (4) - 20 mA
4.5 Conexión LAN
El datalogger DL3 se puede conectar a un router o a un ordenador mediante un
cable de red (CAT5e, RJ45).
Î Enchufe el cable de alimentación suministrado con el equipo en el adaptador
de red del ordenador o en el del router.
USB S1 S2 S3
a los siguientes terminales:
®
1 ... 6.
®
