Max. Was- 17000 15000 7000
serdurch-
fluss [L/h]
Max. Temp. 35
Pumpwas-
ser [°C]
Verbin- 1''; 1,25''; 1,5''
dungsgröße
Länge des 10
Stromkabels
[m]
Maße [mm] 246x 246x 165x
162x362 162x362 150x342
Gewicht [kg] 6 5,8 4
Produkt- Gartenpumpe/Wasserpumpe
name
Modell HT-ROBSON HT-ROBSON
-SP1100DWD -SP1100DWE
Nennspan- 230/50
nung [V~]/
Frequenz
[Hz]
Nennleis- 1100
tung [W]
IP Schutz- IPX8
klasse
Max. Hub- 9,5
höhe [m]
Max. Ein- 7
tauchtiefe
[m]
Max. Arbei- 0,9
tsdruck
[bar]
Max. Was- 16000
serdurch-
fluss [L/h]
Max. Temp. 35
Pumpwas-
ser [°C]
Verbin- 1''; 1,25''; 1,5''
dungsgröße
Länge des 10
Stromkabels
[m]
Maße [mm] 246x162x362 245x160x350
Gewicht [kg] 5,7 5,5
ANWENDUNGSGEBIET
Die Tauchpumpe ist eine Vorrichtung zum Abpumpen
von Wasser bis zu 35°C aus Ausgrabungen, überfluteten
Räumen, Wasserreservoirs usw.
4
DE
Für alle Schäden bei nicht bestimmungsgemäßer
Verwendung haftet allein der Betreiber.
VOR DER ERSTEN BENUTZUNG
Prüfen Sie bei Erhalt der Ware die Verpackung auf Mängel
und öffnen Sie diese, falls keine vorhanden sind. Falls die
Verpackung Beschädigungen aufweist, setzen Sie sich
innerhalb von 3 Tagen mit der Transportgesellschaft und
Ihrem Vertriebspartner in Verbindung. Dokumentieren Sie
die Beschädigungen so gut wie möglich. Stellen Sie das
Paket mit Inhalt nicht über Kopf auf! Sollten Sie das Paket
weiter transportieren, halten Sie es aufrecht und stabil.
ENTSORGUNG DER VERPACKUNG
Es wird darum gebeten, das Verpackungsmaterial (Pappe,
Plastikbänder und Styropor) zu behalten, um das Gerät
im Servicefall bestmöglich geschützt zurücksenden zu
können!
AUFBAU DES GERÄTES
Das Gerät sollte in aufrechter Position auf stabiler Oberfläche
verwendet werden. Die minimale Größe der Öffnung, in
der die Pumpe platziert wird, beträgt 40x40x50 cm, sodass
sich der Pumpenschwimmer frei bewegen kann. Die
Entwässerung kann als feste Verbindung oder mithilfe eines
flexiblen Schlauches hergestellt werden. Das Gerät kann bei
einer positiven Wassertemperatur von bis zu 35°C arbeiten.

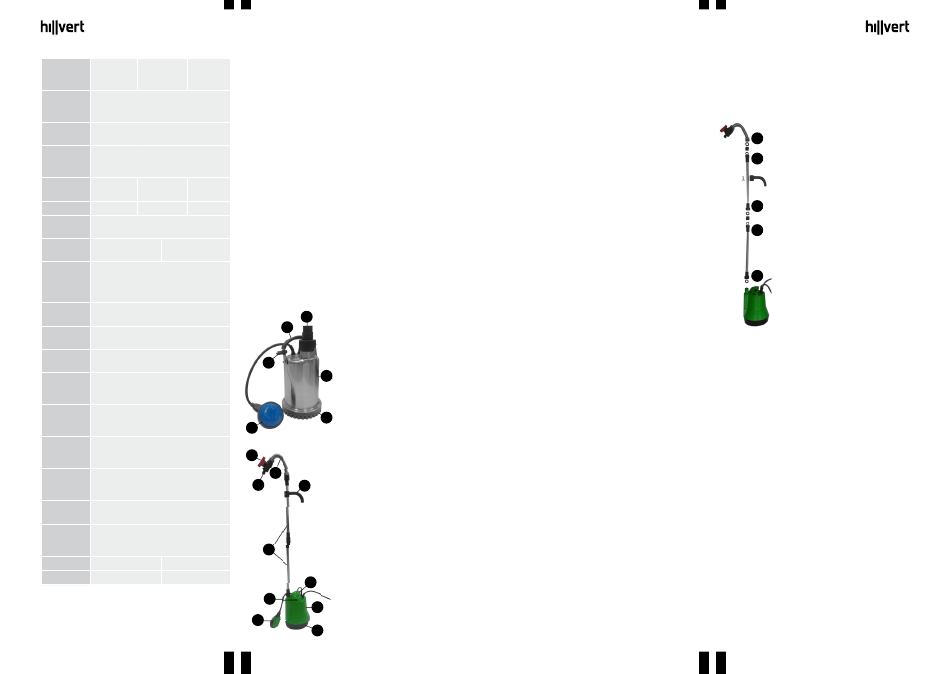

WIE FUNKTIONIERT DAS GERÄT? – DAS GRUNDPRINZIP
6
5
4
1. Gehäuse
1
2. Einlassgitter
3. Schwimmerschalter
4. Kabelklemme
5. Griff
6. Wasseranschluss
2
(Steckdose)
3
MSW-SP350CW
10
8
9 1
1. Haken
2. Griff
3. Gehäuse
7
4. Einlassgitter
5. Schwimmerschalter
6. Kabelklemme
7. Verlängerungsrohre
2
8. Einstellbarer Bügel
9. Wasseranschluss
6
3 (Steckdose)
10. Verschluss der
5
Austrittsöffnung
4
13.02.2018
BEDIENUNG
Hinweise zur Nutzung:
• Bevor die Pumpe an die Stromversorgung
angeschlossen wird, sollte die elektrische
Installation von einer Person mit entsprechenden
Kenntnissen und Qualifikationen in Bezug auf
Erdung, Nullstellung und das Vorhandensein eines
Fehlerstromschutzschalters überprüft werden.
• Die elektrische Installation, die die Pumpe versorgt,
muss mit einem Fehlerstromschutzschalter von bis
zu 30 mA ausgestattet sein.
• Bedienen Sie das Gerät niemals mit nassen Händen.
• Bei Gefahr des Überlaufens müssen alle elektrischen
Verbindungen dagegen geschützt werden, z. B.
durch Auflegen auf eine höhere Fläche.
• Der Motor des Geräts muss vor Frost geschützt
werden.
• Es ist verboten, die Pumpe zu starten, ohne sie vorher
ins Wasser zu tauchen. „Trockenlauf" verursacht
irreversible Schäden an der Pumpe.
• Das Gerät ist nicht für den Dauerbetrieb vorgesehen.
• Schalten Sie das Gerät nach Abschluss der
Arbeiten immer aus und nehmen Sie es von der
Stromversorgung.
• Es ist nicht gestattet, die Pumpe am Netzkabel zu
tragen.
• Die Pumpe sollte am Griff bewegt werden. Senken
Sie die Pumpe in das Wasser. Hierzu das Seil am Griff
befestigen.
• Im Falle eines unsachgemäßen Pumpenbetriebs oder
einer Beschädigung der Netzkabelisolierung sollte
sofort die Stromversorgung von der Pumpe getrennt
werden.
• Es ist nicht gestattet, die Pumpe zum Pumpen von
Salzwasser, ätzenden Substanzen, brennbaren
Flüssigkeiten usw. zu verwenden.
• Es ist verboten, Wasser mit einer Temperatur über
35°C zu pumpen.
• Der Boden des Aushubs / Lochs, aus dem das Wasser
abgepumpt wird, sollte frei von Schlamm und
grobem Schmutz sein.
• Überprüfen Sie regelmäßig die Wassermenge im
Aushub / Loch. Ein zu niedriger Wasserstand kann
dazu führen, dass der Schlamm in die Pumpe
gelangt, was nach dem Trocknen den normalen
Betrieb des Motors verhindert.
• Es ist verboten, den Wasserauslass während des
Betriebs zu blockieren.
• Das Austreten von Schmiermitteln aus dem Gerät
kann zu Wasserverschmutzung führen.
• Der Haken des Modells MSW-SP350CW wird
verwendet, um die Pumpe am Rand des Tanks (z.
B. Fass) aufzuhängen, damit sie nicht den Boden
berührt und das Sediment ansaugt.
• Die Auslassöffnung im Modell MSW-SP350CW
kann verwendet werden, um den Durchfluss des
Wasserstroms und den kurzzeitigen Verschluss
des Abflusses während des Betriebs zu regulieren.
Es ist verboten, die Steckdose bei eingeschalteter
Pumpe längere Zeit zu schließen, da dies zu einer
Überlastung und einem Ausfall des Gerätes führen
kann.
Zusammenbau (nur Modell: MSW-SP350CW)
Setzen Sie das Gerät wie auf der Zeichnung angegeben
zusammen. In den mit dem Buchstaben „A"
13.02.2018
DE
gekennzeichneten Elementen werden die Dichtungen
kleineren Durchmessers angebracht. In den mit „B"
gekennzeichneten Elementen werden die Dichtungen
mittleren Durchmessers angebracht. Der Haken kann
beliebig an den Verlängerungsrohren angebracht werden.
Drücken Sie dazu auf das Rohr und fixieren Sie es mit der
Flügelschraube.
Vorbereitung des Gerätes für den
Betrieb:
A
1. Schließen Sie den passenden
Durchmesser an
B
Ablasswasseranschluss an. Stellen
Sie sicher, dass alles korrekt
montiert ist.
2. Stellen Sie sicher, dass
Netzteil und die Stromversorgung
der Pumpe in gutem Zustand und
A
unbeschädigt sind.
3. Stellen Sie den Schwimmerschalter
B ein, indem Sie die Länge des
Schutzkabels regulieren. Sperren
Sie die Einstellung, indem Sie
das Kabel in der Verriegelung
sperren. Stellen Sie sicher, dass
der Schalter die Leistung an
A
der minimalen Oberfläche des
Wasserspiegels unterbricht und,
dass der Abschaltpunkt nicht
unter dem Einlass der Pumpe
liegt.
4. Setzen Sie die Pumpe auf den Boden der Bohrung/
des Aushubs.
5. Sicherstellen, dass das abgepumpte Wasser nicht in
die elektrischen Anschlüsse gerät.
6. Achten Sie darauf, dass die Pumpe nicht "trocken"
arbeitet.
Um die Pumpe zu starten, schließen Sie sie an die
Stromversorgung an. Der Anschluss des Gerätes hängt von
der Position des Schwimmerschalters ab.
TRANSPORT UND LAGERUNG
Beim Transport sollte die Maschine vor Schütteln und
Stürzen, sowie vor dem Hinstellen auf das obere Teil
geschützt werden. Lagern Sie es in einer gut durchlüfteten
Umgebung mit trockener Luft und ohne korrosive Gase.

REINIGUNG UND WARTUNG

• Bevor Sie anfangen das Gerät zu reinigen, trennen
Sie es von der Stromversorgung.
• Verwenden Sie zum Reinigen der Oberfläche
ausschließlich Mittel ohne ätzende Inhaltsstoffe.
• Reinigen Sie das Gerät nach jedem Gebrauch mit
sauberem Wasser und einem weichen Tuch vom
organischen Schlamm.
• Bei einer dauerhaften Installation der Pumpe (als
Schutz vor Überflutung) sollte ihre Wirksamkeit
regelmäßig alle 3 Monate überprüft werden.
• Bei Sedimentablagerungen im unteren Teil der
Pumpe den Einlaufrost entfernen und ein mit einem
leichten Strom sauberen Wassers den Schmutz von
den Pumpenrotoren abspülen. ACHTUNG: Stellen
Sie das Gerät niemals auf das Laufrad, nachdem Sie
das Gitter ausgebaut haben. Nach dem Reinigen das
Gitter wieder anbringen.
den
das
