Raccordement d'Appareils Externes (Suite)
Raccordement d'un décodeur par l'intermédiaire de la prise Euro-
PERITEL à 21 broches (AV-IN 1/RGB)
Prise Euro-PERITEL à 21 Broches (RGB)
1. Sortie son canal droit
2. Entrée son canal droit
3. Sortie son canal gauche
4. Mise à la terre commune pour le son
5. Mise à la terre pour le bleu
6. Entrée son canal gauche
7. Entrée du bleu
8. Commande son-image
9. Mise à la terre pour le vert
10. Non utilisé
11. Entrée du vert
44
Downloaded from: http://www.usersmanualguide.com/
12. Non utilisé
13. Mise à la terre du rouge
14. Non utilisé
15. Entrée du rouge
16. Commande rouge-vert-bleu
17. Mise à la terre de l'image
18. Mise à la terre de commande rouge-vert-bleu
19. Sortie vidéo
20. Entrée vidéo (PAL/SECAM/NTSC)
21. Blindage de prise

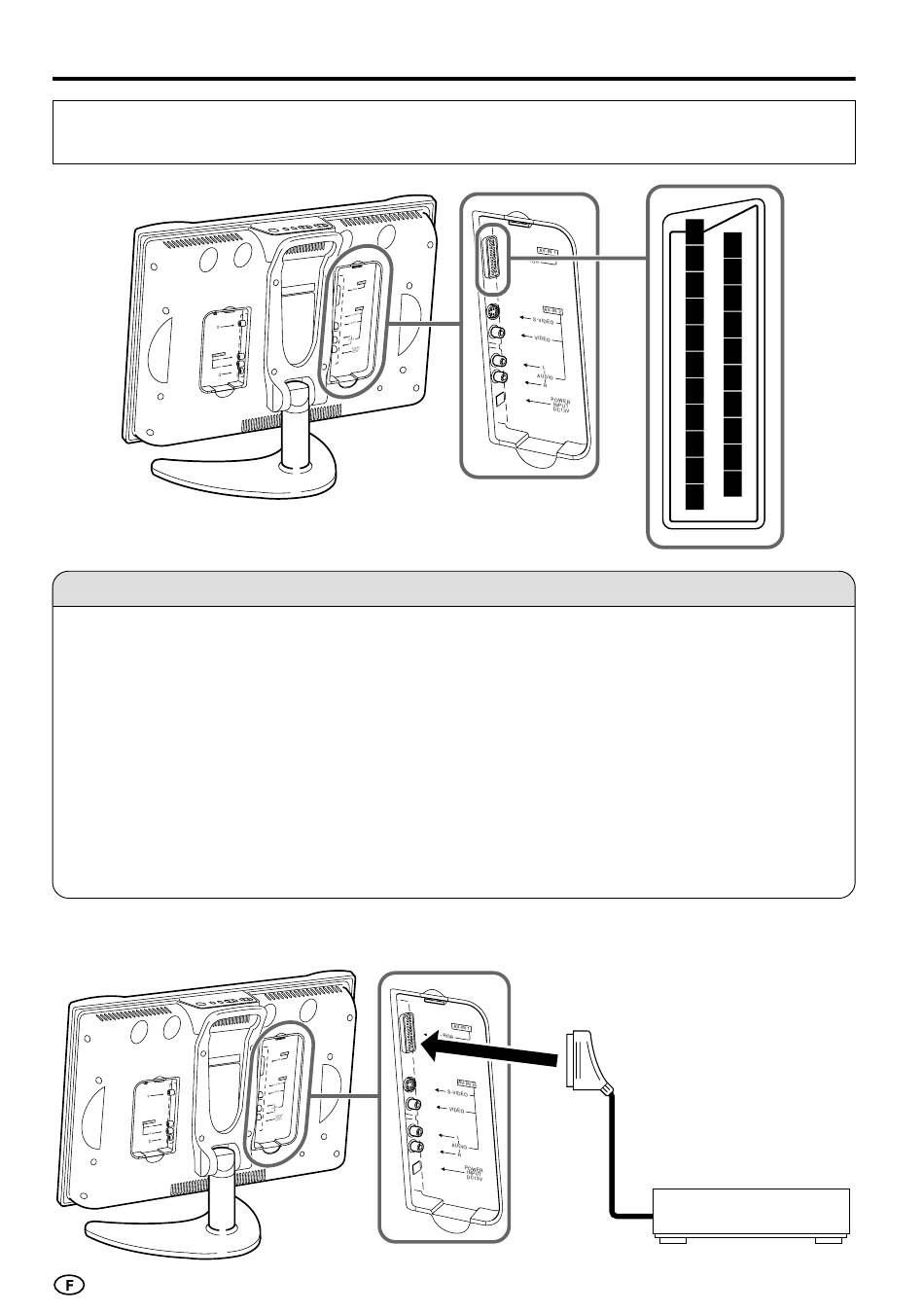

Raccorder à la borne AV-IN 1
(prise Euro-PERITEL à 21 broches)
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
Connecteur de prise
Euro-PERITEL à 21
broches
Décodeur
