Sección 2 Información general y configuración
13
17
TABLA 1. Componentes del
generador
1 Salida de CA dúplex de 120 voltios
compatible con modo paralelo
2 Interruptor turbo/estándar/ahorro de energía
3 Barra de potencia
4 Ubicación de la conexión a tierra
5 Botón Restablecer
6 LED indicador de sobrecalentamiento (rojo)
7 LED indicador de sobrecarga (rojo)
8 LED indicador de nivel bajo de aceite
(naranja)
9 LED que indica Listo para cargar (verde)
10 Medidor de combustible
11 Pantalla de tiempo de funcionamiento
12 Supresor/Dispositivo antichispas
13 Tapón de combustible (con ventilación)
14 Cuerda de arranque
15 Asa de transporte
16 Selector de potencia
17 Puerta de mantenimiento
18 Entrada de aire
19 Ubicación de la placa de datos
20 Llenado del aceite
4
15
12
000581

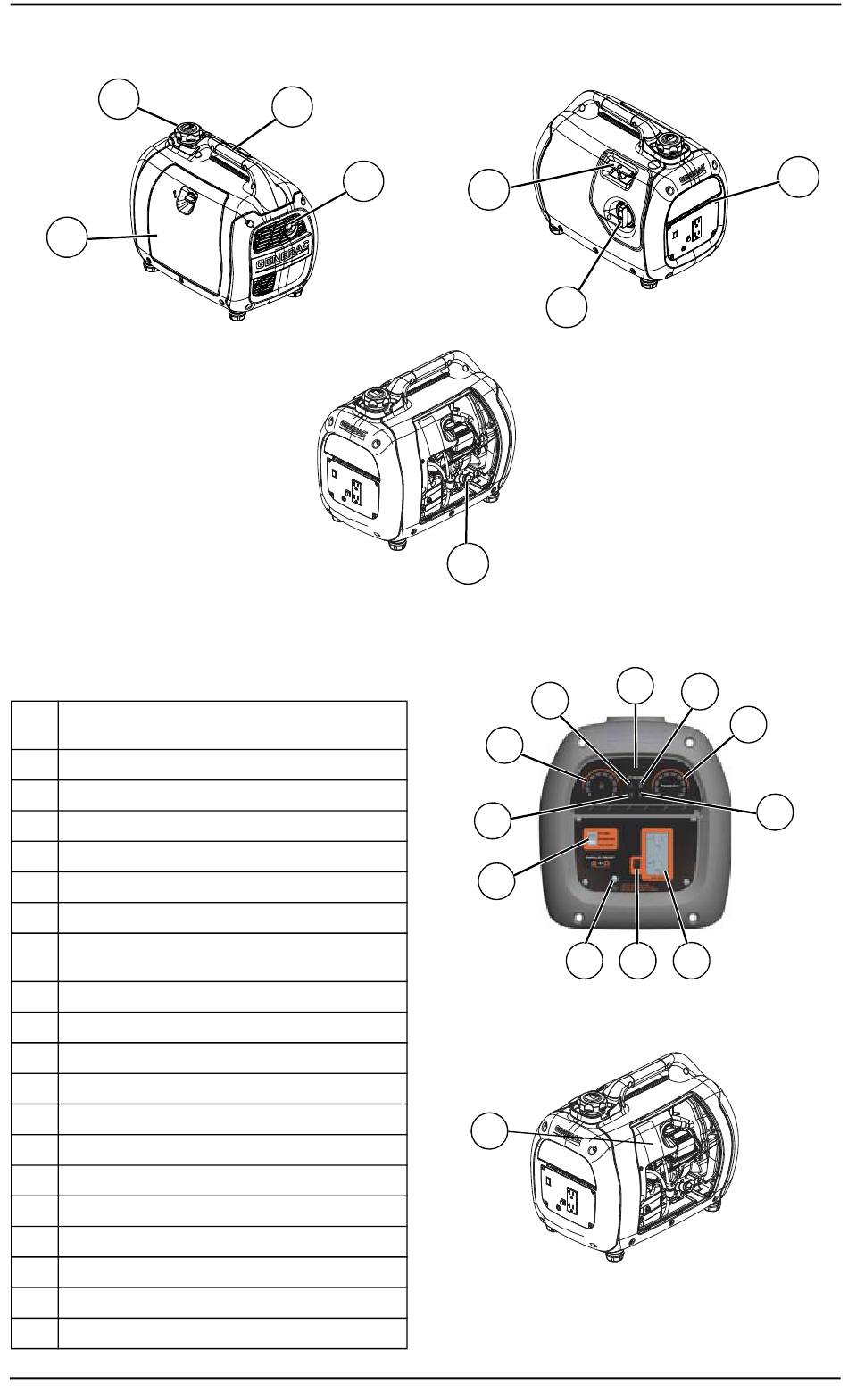

Figura 2-1. Funciones y controles
14
16
000662
20
6
10
9
2
4
Figura 2-2. Panel de control
19
Figura 2-3. Ubicación de la placa de datos
Manual del usuario del generador portátil
000579
11
8
3
7
5 1
18
003039
000662
