Equipements spéciaux
Pos : 45.1 /Übersc hriften/Übersc hriften 1/P-T/Sonder ausstattung @ 2\mod_1202808469779_64.doc x @ 61647 @ 1 @ 1
15
Equipements spéciaux
Pos : 45.2 /BA/Sicher heit/7. Gefahrenhi nweis e alt/Ei nstellarbeiten / Ei nstellungen/Gefahr - Ei nstellar beiten gez ogene Maschi nen ohne heiß @ 224\mod_1392299290422_64.doc x @ 1817662 @ @ 1
DANGER! - Mouvement inattendu de la machine
Effet: Danger de mort ou graves blessures.
•
Procédez toujours aux travaux de réglage avec un entraînement coupé et un moteur du
tracteur arrêté!
•
Arrêtez le moteur.
•
Retirez la clé de contact et emportez-la avec vous.
•
Bloquez la machine afin d'empêcher tout déplacement involontaire.
Pos : 45.3 /BA/Sonder ausstatung/Sc hwader/Zinkenverl ustsic herung @ 2\mod_1202806976420_64.doc x @ 61590 @ 2 @ 1
15.1
Protection antiperte de dents
5

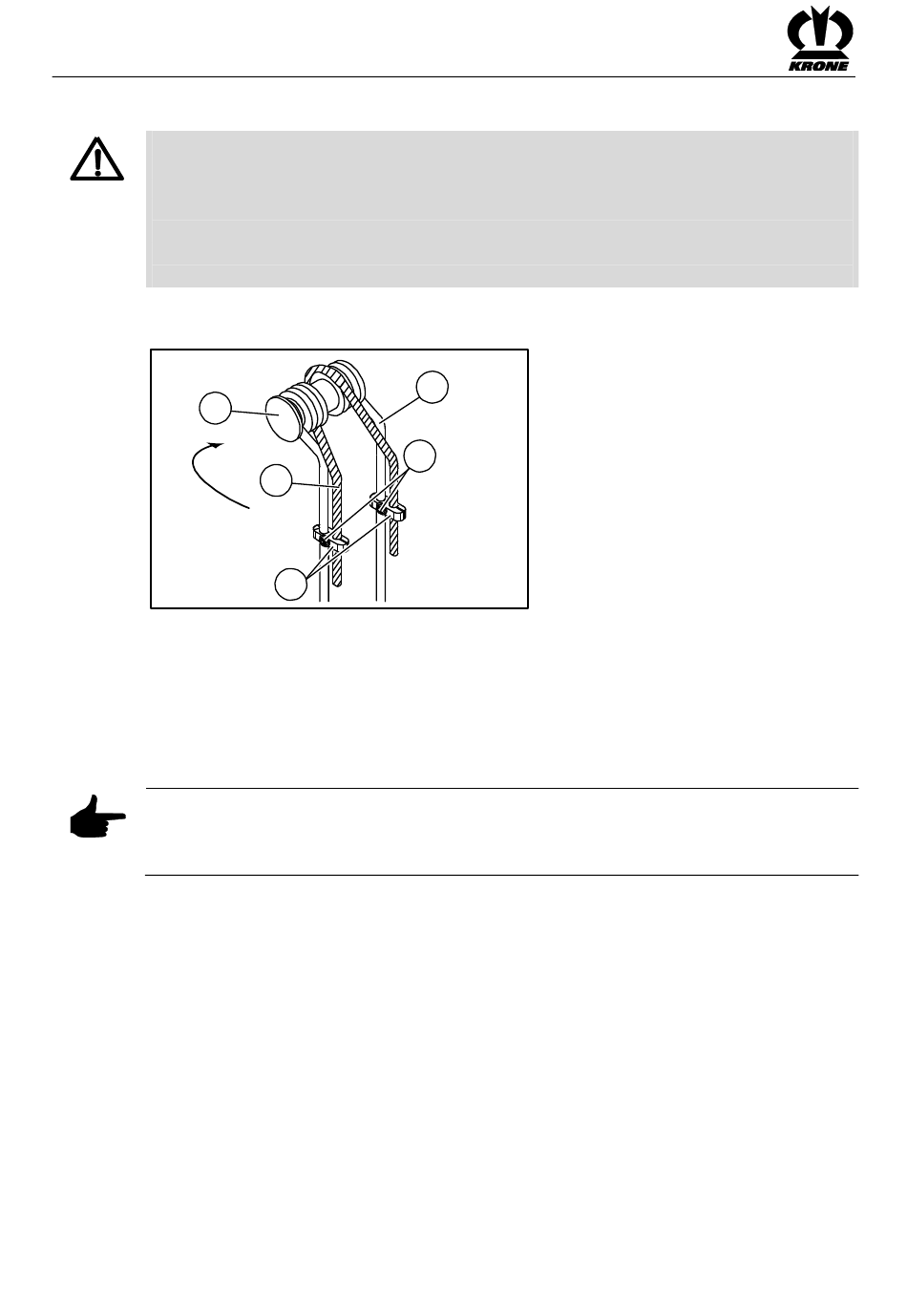

Fig. 62
Montage de la protection antiperte des dents
La protection antiperte des dentes pour dents à ressorts doubles est composée de :
•
un câble
•
deux pinces de câble avec
•
pour chacune deux boulons à tête bombée, des rondelles et des écrous de blocage
Fixer le câble (1) sur les dents des toupies (3) avec les pinces de câble (2).
Remarque
Le câble doit se trouver derrière les dents de toupie par rapport au sens de rotation. Les écrous
(4) des pinces de câble doivent être orientés vers l'extérieur.
Protection antiperte des dents supplémentaire n° de commande : 153 479 0
Pos : 45.4 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
96
3
4
1
2
KS-0-098
