10.3
Réglage des dents

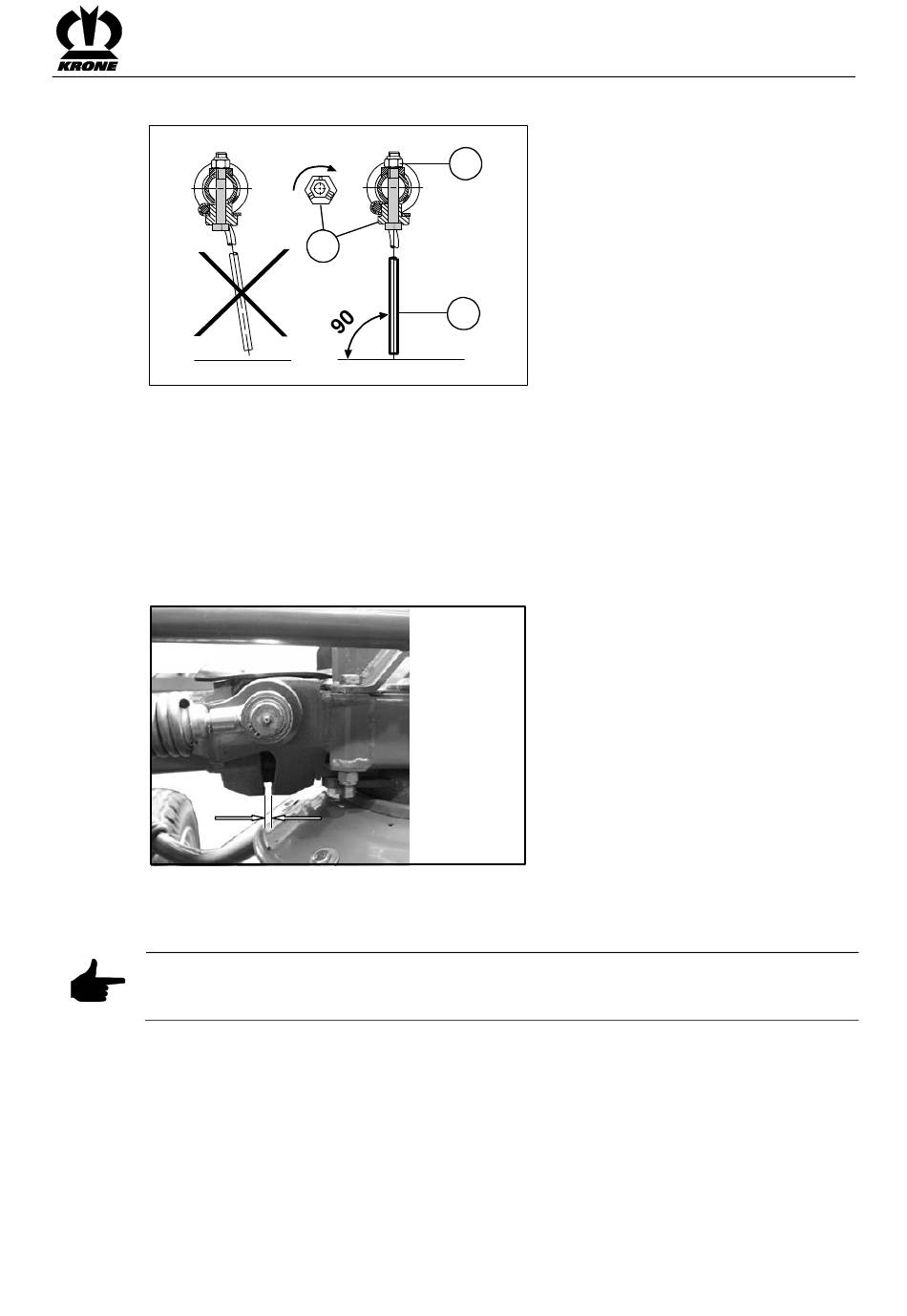

Fig. 44
Les dents (3) doivent être orientées perpendiculairement vertical au sol. La position des dents
peut être modifiée en tournant du excentré.
Pour réglage:
•
Desserrer la vis de fixation (1)
•
Tourner l'excentrique (2) à la position suivante
•
Serrer la vis de fixation avec un couple de 95 Nm
Pos : 35.29.1 /BA/Ei nstellungen/Wender/Ei nstellung Pendelbereic h der Hol me @ 19 \mod_1238405179756_64.doc x @ 215692 @ 2 @ 1
10.4
Réglage de la zone pendulaire des mancherons
X
Fig. 45
La position de tournière de la toupies peut être adaptée sur l'écart « X » aux charnières des
mancherons. Las poutres sont ajustées en usine avec un écart de « x = 8 mm ».
Remarque
Plus l´écart « X » est petit aux charnières des mancherons, plus la zone pendulaire des
mancherons vers le bas est grande.
Pos : 35.29.2 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4163 @ @ 1
1
2
3
KW-1-058
KWT8828054
Réglages
73
