ATTENTION
Tenez compte de la remarque suivante :
● Cet appareil est conçu pour fonctionner à une très basse tension de sécurité
(TBTS) directement connectée. (Ceci ne s'applique pas aux appareils 100 ...
240 V). On veillera par conséquent à ne connecter aux bornes d'alimentation
qu'une très basse tension de sécurité (TBTS) selon CEI 60950-1 / EN
60950-1 / VDE 0805-1.
● Le contact de signalisation est conçu pour une charge maximale de 100 mA
(très basse tension de sécurité (TBTS), DC 24 V).
Remarque
Les modules de connexion MM900 sont alimentés à la tension voulue par les
appareils modulaires (M).
Les convertisseurs de médias embrochables SFP sont alimentés à la tension
voulue dans un appareils modulaires via le module de connexion SFP.

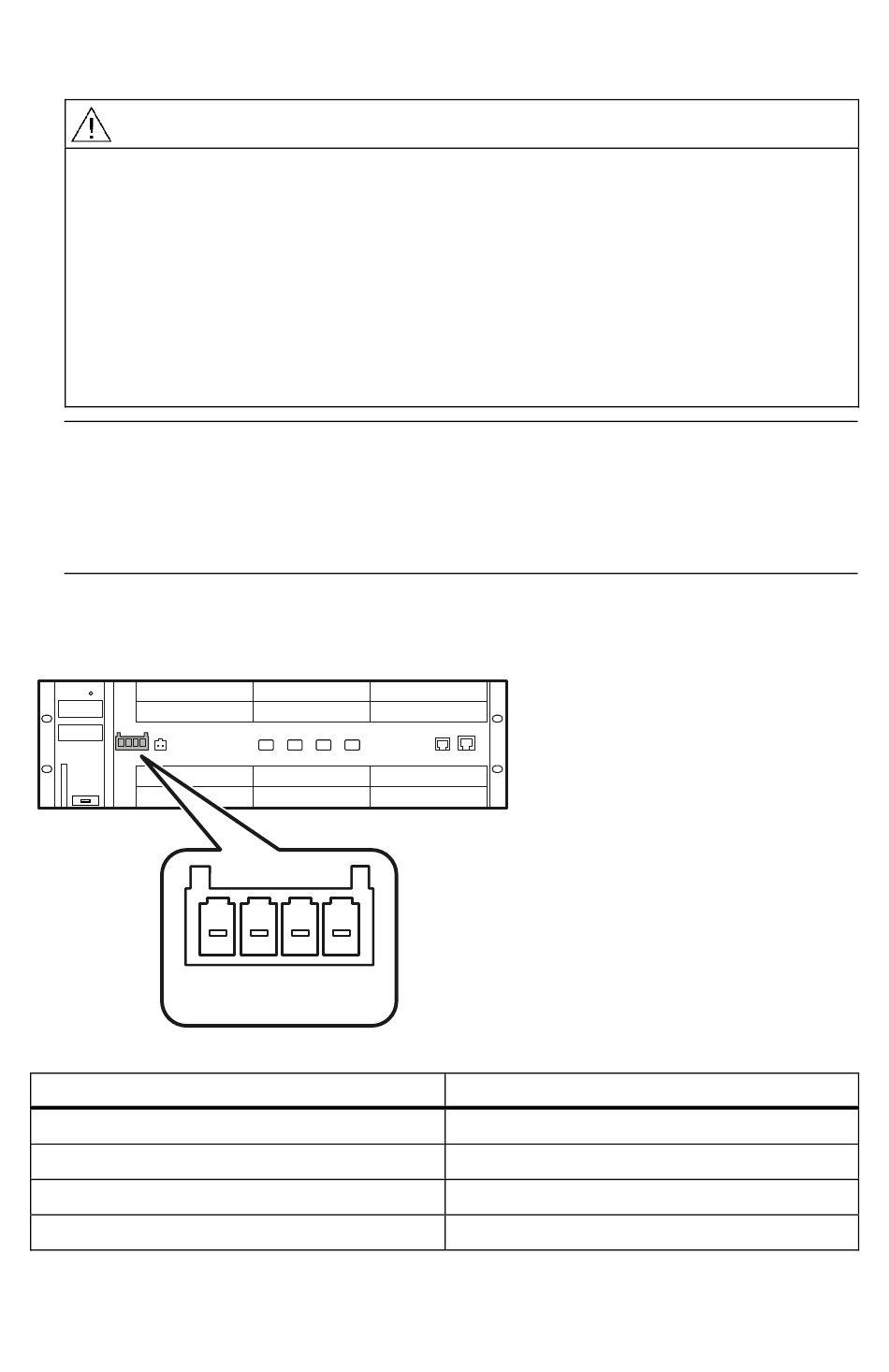

Affectation des bornes
LOCKED LOCKED OPEN OPEN
Contact
L1
M1
M2
L2
SCALANCE XR-500M
A5E03275845A-01, 09/2011
L1 M1 M2 L2
Affectation
DC +24 V
Masse
Masse
DC +24 V
Connexion
