Entretien
Contrôler le jeu des soupapes
AVERTISSEMENT
Risque de brûlure. Laissez le moteur refroidir avant
d'exécuter la procédure suivante. Le non-respect de
cette consigne peut provoquer des blessures graves.
AVERTISSEMENT
Démarrage accidentel. Lorsque vous travaillez sur l'appareil
débranchez le câble négatif de la batterie, puis le câble
positif. Le non-respect de cette consigne pourrait entraîner
la mort ou des blessures graves.
AVERTISSEMENT
Démarrage accidentel. Débranchez les câbles de bougie
lorsque vous travaillez sur l'appareil. Le non-respect
de cette consigne pourrait entraîner la mort ou des
blessures graves.
REMARQUE : Le moteur doit être froid avant de
contrôler le jeu des soupapes. Aucun ajustement n'est
nécessaire si le jeu des soupapes est dans les
dimensions figurant dans la section Moteur.
Procéder comme suit pour contrôler le jeu des soupapes.
1. Fermer le robinet de carburant et débrancher la
batterie pour éviter tout démarrage accidentel.
2. Débrancher le ou les câbles de bougie et les placer
à l'écart de la ou des bougies.
3. Retirer la ou les bougies.
4. Retirer les quatre vis de fixation du cache-
culbuteurs. Retirer le joint et le mettre au rebut
(répéter pour le deuxième cylindre, le cas
échéant).
5. S'assurer que le piston est au point mort haut
(PMH) de sa course de compression (les deux
soupapes fermées). Pour amener le piston au
PMH, démonter le déflecteur d'admission sur
l'avant du moteur pour accéder à l'écrou du volant
d'inertie. À l'aide d'une grande clé à douille, faire
tourner l'écrou du volant dans le sens des aiguilles
d'une montre pour faire tourner le vilebrequin.
Observer le piston à travers le trou de bougie. Le
piston devrait monter et descendre. Le piston est
au PMH lorsqu'il est au point le plus élevé de sa
course.
6. Voir
Figure 4-7
ou
soupapes entre chaque culbuteur (E) et sa tige de
soupape (F) à l'aide d'une jauge d'épaisseur.
32
(000560)
(000130)
(000141)
Figure
4-8. Contrôler le jeu des
.
E

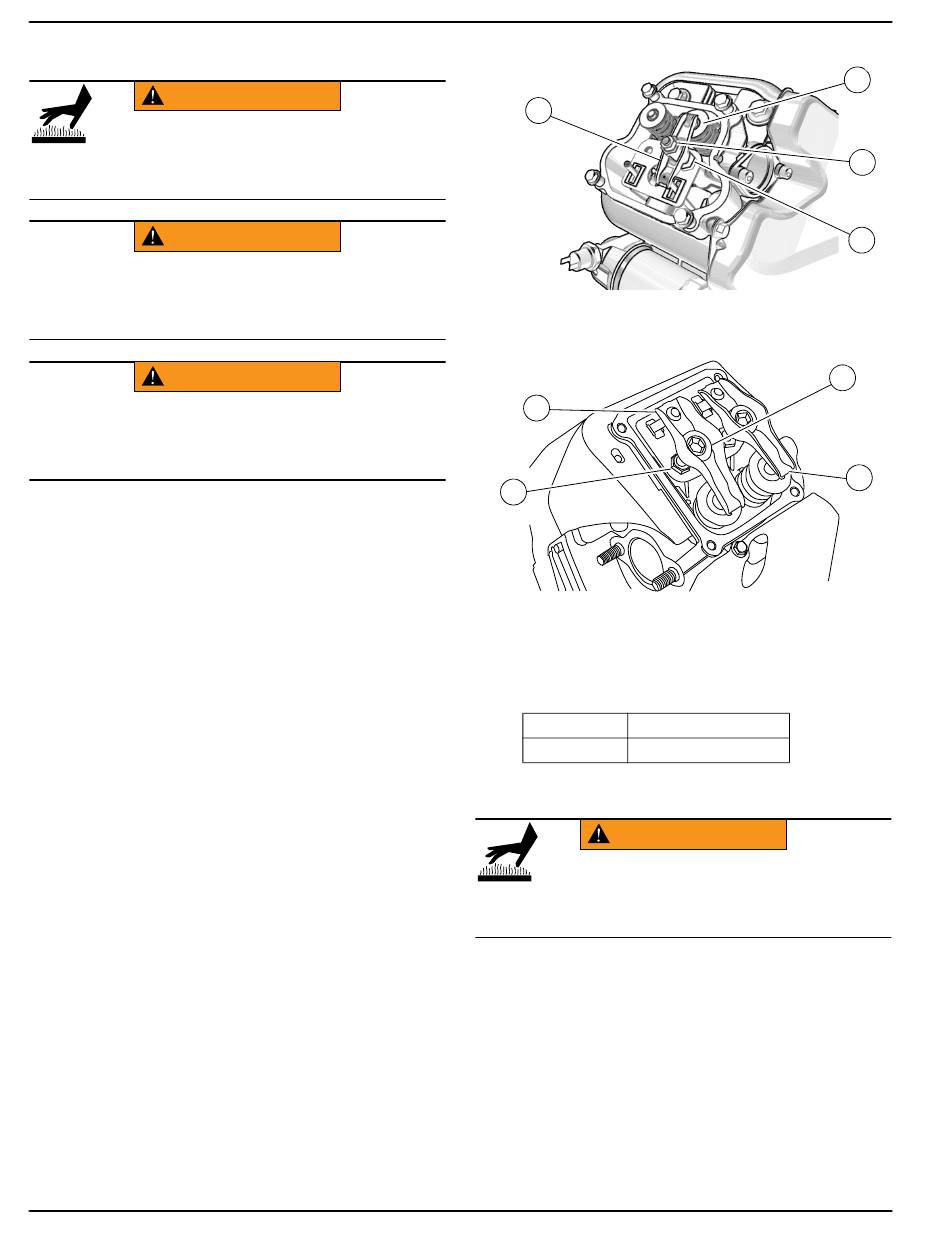

Figure 4-7. Réglage du jeu des soupapes (10 kW)
F
C
Figure 4-8. Réglage du jeu des soupapes (20 à 22 kW)
7. Monter un ou des joints de cache-culbuteurs neufs.
8. Remonter le ou les cache-culbuteurs. Serrer les vis
en alternance, à un couple de :
10 kW
80 po-lb (9,0 Nm)
20 à 22 kW
60 po-lb (6,8 Nm)
Ajuster le jeu des soupapes
AVERTISSEMENT
Risque de brûlure. Laissez le moteur refroidir avant
d'exécuter la procédure suivante. Le non-respect de
cette consigne peut provoquer des blessures graves.
Voir
Figure 4-7
ou
Figure
pour ajuster le jeu des soupapes :
REMARQUE : Laisser
d'ajuster le jeu des soupapes.
1. Débrancher le ou les câbles de bougie et les placer
à l'écart de la ou des bougies.
2. Retirer la ou les bougies.
3. Retirer les quatre vis de fixation du cache-
culbuteurs. Retirer le joint et le mettre au rebut.
Manuel de l'utilisateur des génératrices refroidies par air 60 Hz
F
001812
D
002380
(000560)
4-8. Procéder comme suit
le
moteur
refroidir
avant
D
C
E
