Instalación de la chimenea
del aire que sale de la unidad.
PRECAUCIÓN: Temperatura
elevada disponga los cordones
elèctricos, cortinaje y todos los
muebles a por lo menos 3 pies
(0.9m) de distancia de la parte
delante asì como de los lados y
de la parte trasera del calentador.
2. Instale la chimenea
asegurándola a dos (2) puntos
de contacto, uno de los cuales
debe estar asido a un travesaño
de la pared. Algunas de las
combinaciones de colgado
posibles son: A-G, B-F, B-G,

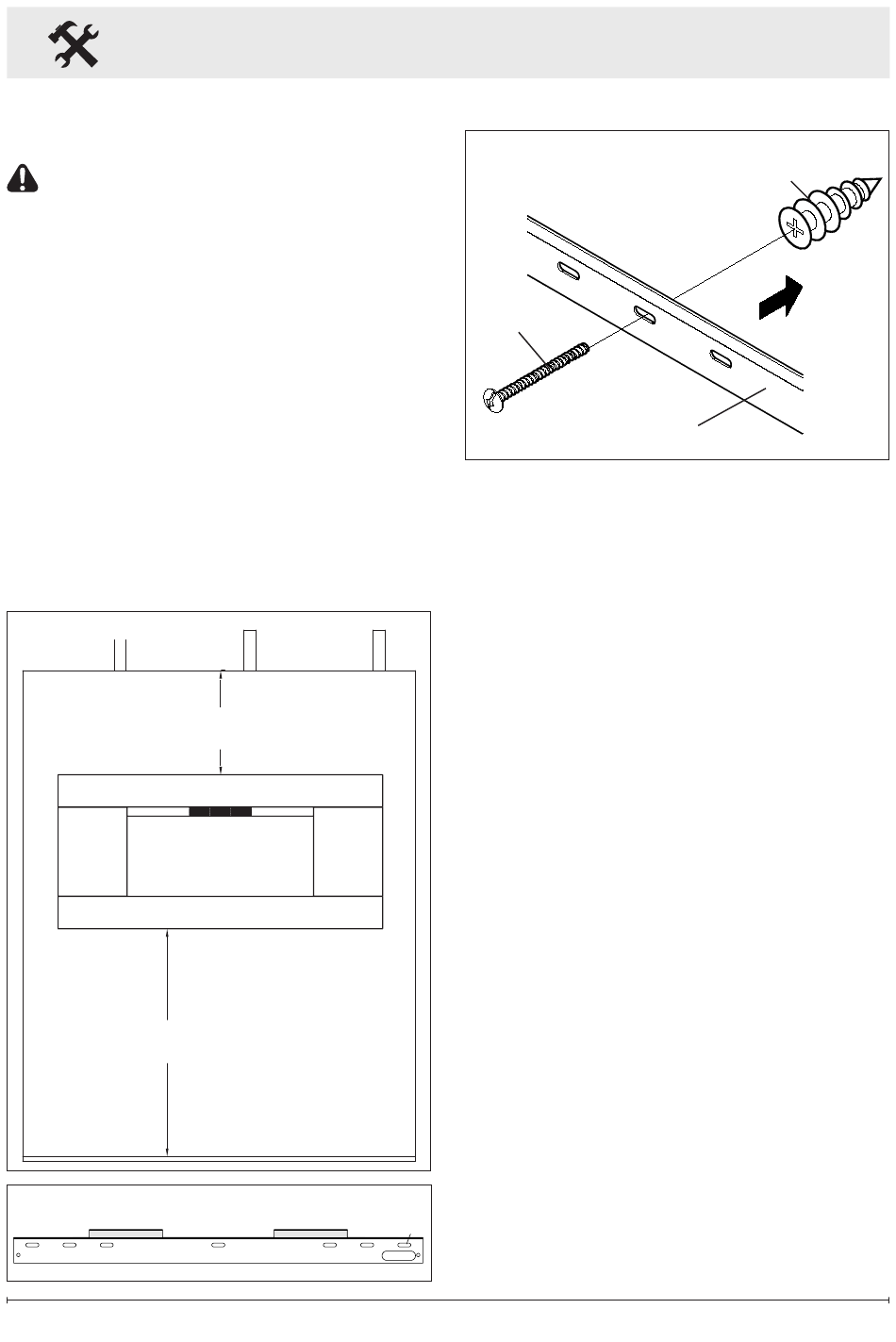

Figura 2
6 in (152 mm)
40 in (1020 mm)
RECOMENDADO
RECOMMENDED
Figura 3
A B C
MINIMUM
MÍNIMO
D E
Figura 4
Tornillo
C-G, A-F, A-E, A-D y D-G.
(Figura 3)
!
NOTA: Instale los anclajes de
pared en los lugares apropiados
sobre la pared para sujetar el soporte
a la tabiquería seca. (Figura 4)
3. Sujete el soporte de montaje
contra la pared, y marque la
ubicación de UNO (1) de los
orificios de montaje.
4. Coloque el nivel de burbuja
sobre la parte superior del
soporte de montaje en pared.
5. Ajuste el soporte de montaje en
pared de modo que la burbuja
del nivel quede centrada entre
las dos líneas negras.
6. Marque otras dos (2) ubicaciones
para los tornillos de montaje,
sobre la pared, asegurándose
de que el soporte de pared
permanezca a nivel.
7. Instale los anclajes de pared
G
suministrados sobre las
F
ubicaciones marcadas en
Anclaje de pared
Soporte de
pared
