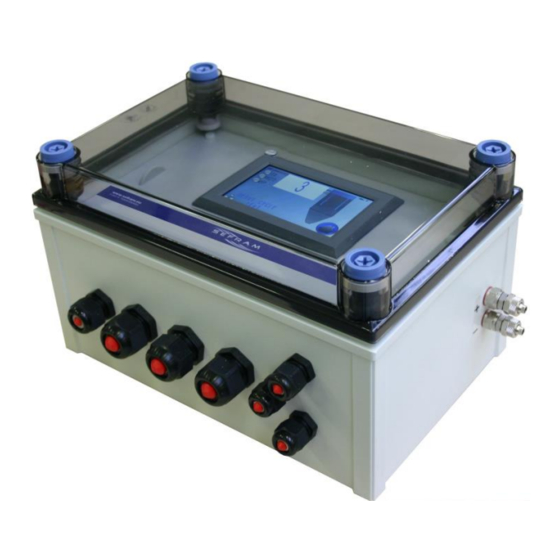

- Page 1 ATEX version ATEX Boitier ABS Boitier PC PLACE GUTENBERG - 59175 TEMPLEMARS (France) Tel: +33(0)3 20 60 49 49 - Fax: +33(0)3 20 95 59 62 Email: contact@sefram.eu Web: www.sefram.eu Notice Technique FI 72.0460.0421 Page 1 sur 28...
-
Page 2: Table Des Matières
SEQUENCEUR AVEC PRESSOSTAT SOMMAIRE : DESCRIPTION : Page Le SET18DP est un appareil paramétrable pour le contrôle et l’automatisation intégrale d’équipements de dépoussiérage dont le - DESCRIPTION décolmatage est assuré par injection d’air comprimé. - CARACTERISTIQUES Le contrôle permanent de la pression différentielle assure un - ENCOMBREMENT ET FIXATION rendement optimal en fonction de l'ensemble des paramètres... -
Page 3: Caracteristiques
SEQUENCEUR AVEC PRESSOSTAT CARACTERISTIQUES : - Tension d’alimentation (tension nominale) : Version ALIM AC : 100 à 240V 50-60 Hz Version ALIM DC : 24Vdc - Consommation (courant nominal) maximum : Version ALIM AC : 0.7A (si alimenté en 100V 0.3A (si alimenté... -
Page 4: Encombrement Et Fixation
SEQUENCEUR AVEC PRESSOSTAT ENCOMBREMENT ET FIXATION VERSION NON ATEX: Si version jusqu’à 18 EV par câble Multiconducteurs (1 commun + terre pour 6 EV) Raccords pour tube 6/8mm + : côté air sale propre - : côté air Si version avec sortie 4-20mA Capacité... - Page 5 SEQUENCEUR AVEC PRESSOSTAT Si version jusqu’à 10 EV par câble individuels (1 commun + terre par EV) Raccords pour tube 6/8mm + : côté air sale propre - : côté air Si version Capacité de serrage des PE : avec sortie 4-20mA ISO 16 De 4 à...
- Page 6 SEQUENCEUR AVEC PRESSOSTAT Si version jusqu’à 5 pilotes intégrés Raccords pour tube 6/8mm + : côté air sale propre - : côté air Si version avec sortie 4-20mA Notice Technique FI 72.0460.0421 Page 6 sur 28...
- Page 7 SEQUENCEUR AVEC PRESSOSTAT ENCOMBREMENT ET FIXATION VERSION ATEX : Si version jusqu’à 18 EV par câble Multiconducteurs (1 commun + terre pour 6 EV) Si version avec sortie 4-20mA Raccords pour tube 6/8mm + : côté air sale propre - : côté air Capacité...
- Page 8 SEQUENCEUR AVEC PRESSOSTAT Si version jusqu’à 10 EV par câble individuels (1 commun + terre par EV) Si version avec sortie 4-20mA Raccords pour tube 6/8mm + : côté air sale propre - : côté air Capacité de serrage des PE : Identifier les presse étoupes utilisés par les marquages sur les presse étoupe et consulter la capacité...
- Page 9 SEQUENCEUR AVEC PRESSOSTAT Si version jusqu’à 5 pilotes intégrés Si version avec sortie 4-20mA Raccords pour tube 6/8mm + : côté air sale propre - : côté air Capacité de serrage des PE : Identifier les presse étoupes utilisés par les marquages sur les presse étoupe et consulter la capacité...
-
Page 10: Protections
SEQUENCEUR AVEC PRESSOSTAT PROTECTIONS : En version Alimentation DC, le fusible de protection général est accessible après démontage du couvercle de raccordement et panneau avant du coffret. Fusible : Protection générale en version ALIMENTATION DC 5x20mm 1.6A rapide Le fusible de protection des sorties EV est accessible après démontage du couvercle de raccordement. Fusible : Protection des sorties EV... -
Page 11: Raccordements
SEQUENCEUR AVEC PRESSOSTAT RACCORDEMENTS : Les raccordements doivent se faire hors tension. Les bornes de raccordement sont accessibles après ouverture de la face avant transparente et après démontage du couvercle (partie basse du coffret). Selon la configuration de l’appareil, certaines bornes peuvent ne pas être présentes Les conducteurs des câbles seront souples et auront une section comprise entre 0,5 et 1,5 mm Si version jusqu’à... - Page 12 SEQUENCEUR AVEC PRESSOSTAT Si version jusqu’à 10 EV par câble individuels (1 commun + terre par EV) : 10x commun EV 10x terre EV lectrovannes 1 à 10 Alimentation 100V à 240V Entrée 50/60Hz Raccordement des sorties Sortie information Electrovannes 1 à 10 défaut / alarme En version Alim 24VDC :...
-
Page 13: Interface Utilisateur
SEQUENCEUR AVEC PRESSOSTAT INTERFACE UTILISATEUR : L’interface utilisateur est réalisée avec l’écran en face avant du coffret. Celui-ci est tactile. A la mise sous tension, le logo de la société est affiché 3 secondes puis la page principale s’affiche. Pour activer une fonction ou accéder au réglage d’un paramètre : appuyer sur la zone correspondante. Remarque : un retour automatique a cette page est effectué... - Page 14 SEQUENCEUR AVEC PRESSOSTAT 2 : Information sur l’état du cycle de décolmatage. Affichage du temps en cours et son décompte. Affichage de la dernière EV activée et de la suivante. Si appui sur cette zone : saut vers la page « informations séquenceur ». 3 : Affichage de l’état de l’entrée TOR I1.
-
Page 15: Page Mesure Dp
SEQUENCEUR AVEC PRESSOSTAT Page mesure dP : 1 : Graphique de la mesure de la perte de charge dP. Visualisation des 7.5 dernières heures de fonctionnement de l’appareil (1pt toutes les 90 secondes). Lors d’une mise hors tension de l’appareil, le graphique est réinitialisé. Les différents seuils de fonctionnement et d’alarme sont représentés par les lignes horizontales de couleur correspondantes à... -
Page 16: Page Informations Séquenceur
SEQUENCEUR AVEC PRESSOSTAT Page informations séquenceur : 1 : Affichage du numéro de la dernière EV activée. Remarque : s’il n’y a pas encore eu de cycle de décolmatage depuis la mise sous tension de l’appareil, indication : 0 2 : Affichage du numéro de la prochaine EV qui sera activé. 3 : Information sur l’état du cycle de décolmatage. -
Page 17: Page Menu Général
SEQUENCEUR AVEC PRESSOSTAT Page menu général : 1 : Si appui sur cette zone : retour vers la page principale. 2 : Si appui sur cette zone : saut vers la page « sécurité ». 3 : Si appui sur cette zone : saut vers la page « langage ». 4 : Si appui sur cette zone : saut vers la page «... -
Page 18: Page Langage
SEQUENCEUR AVEC PRESSOSTAT Page langage : 1 : Si appui sur cette zone : passage en langue anglaise et saut vers la page principale. 2 : Si appui sur cette zone : passage en langue française et saut vers la page principale. 3 : Si appui sur cette zone : retour vers la page menu. -
Page 19: Page Niveaux De Sécurité
SEQUENCEUR AVEC PRESSOSTAT Page niveaux de sécurité : Les utilisateurs sont classés en 3 niveaux : niveau 0, niveau 1 et niveau 2. Les niveaux 1 et 2 sont protégés par mot de passe. L’accès à certaines fonctions ou la modification de certains paramètres sont possibles en fonction du niveau de protection sur lequel on se trouve. -
Page 20: Page Paramètres 1/4
SEQUENCEUR AVEC PRESSOSTAT Page paramètres 1/4: 1 : T1 : temps d’impulsion sur une EV de décolmatage. Réglable de 3 à 255 1/100ème de seconde (accessible en niveau 1 ou supérieur). 2 : T2 : temps de repos entre deux impulsions d’EV de décolmatage. Réglable de 1 à... - Page 21 SEQUENCEUR AVEC PRESSOSTAT Page paramètres 2/4: 1 : Choix si l’ordre dP intervient ou non dans l’ordre de décolmatage (accessible en niveau 1 ou supérieur). « Avec dP » : le décolmatage est dépendant de l’ordre dP. « Sans dP » : le décolmatage n’est pas dépendant de l’ordre dP. 2 : Seuil Maxi dP : si la mesure dP est supérieur à...
- Page 22 SEQUENCEUR AVEC PRESSOSTAT Page paramètres 3/4: L’appareil peut détecter l’arrêt du ventilateur par deux moyens : par l’entrée I1 ou par la mesure de la perte de charge dP. Au passage de l’état marche ventilateur à l’état arrêt ventilateur : le nombre de cycles de décolmatage sont effectués.
- Page 23 SEQUENCEUR AVEC PRESSOSTAT Page paramètres 4/4: Si l’appareil est équipé de la sortie 4-20mA pour le report de la mesure de la perte de charge dP, cette page permet de définir l’échelle de cette sortie. La sortie est à 4mA si la mesure perte de charge dP=0 daPa. La sortie est à...
-
Page 24: Page Marche Manuelle
SEQUENCEUR AVEC PRESSOSTAT Page marche manuelle : 1 : Réglage d’un nombre de cycle à effectuer en marche manuelle Les cycles de décolmatage en marche manuelle sont effectués indépendamment de l’entrée I1 ou de la mesure de la perte de charge dP. La valeur se décompte au fur et à... -
Page 25: Page Infos Système
SEQUENCEUR AVEC PRESSOSTAT Page infos système : 1 : Indication du numéro de série de l’appareil 2 : Indication de la version du software de la carte unité centrale. 3 : Indication de la version du software de la carte interface utilisateur. 4 : Indication du nom du produit. -
Page 26: Defauts
SEQUENCEUR AVEC PRESSOSTAT DEFAUTS : Contrôle défaut électrique : Lors de l’activation d’une EV, l’appareil contrôle le courant consommé. S’il n’y a pas eu de consommation, un défaut électrique EV est généré (par exemple : EV non ou mal raccordée, bobine EV défectueuse…). Si une consommation électrique est constatée alors qu’aucune EV ne devrait être piloté, un défaut électrique court- circuit est généré... -
Page 27: Instructions Generales De
+la notice technique spécifique à l’appareil lequel l’appareil a été intégré de façon conforme, satisfait à l’ensemble des directives, législations, ordonnances et Les appareils Sefram sont conçus pour être montés, mis en service et utilisés conformément aux caractéristiques reprises normes en vigueur les plus récentes. -
Page 28: Garantie
FRANCE CONFORMITE : Le coffret SET18DP est conforme aux directives européennes en vigueur (directives CEM, BT, ATEX) auxquelles il est soumis. Toutefois, il doit être utilisée de manière correcte dans des applications pour lesquelles il est prévue, et doit être en liaison ou à...
