Sommaire des Matières pour SEFRAM SEFRAMCAT4+

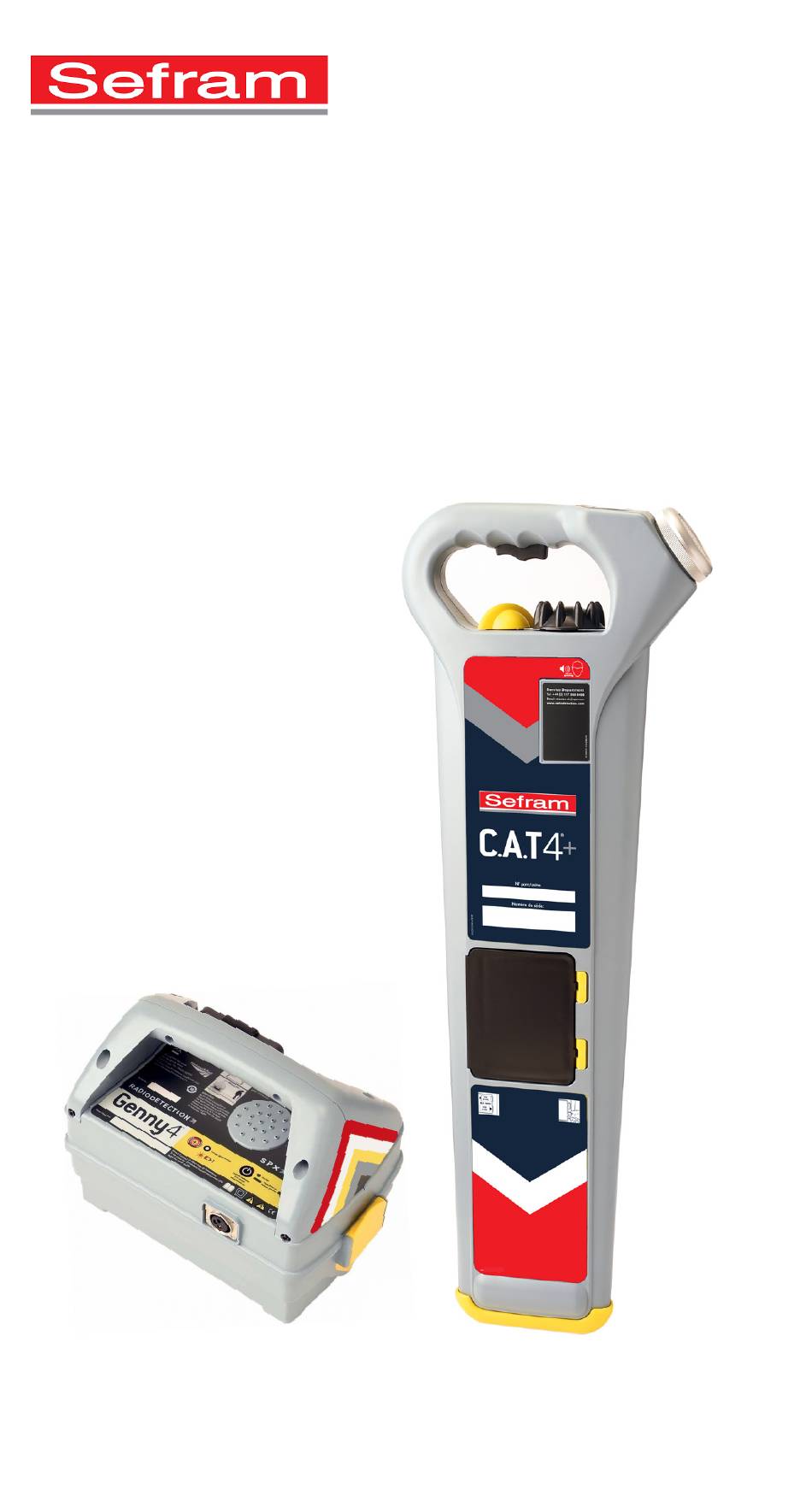

- Page 1 SEFRAMCAT4+ SEFRAMGENNY4 Guide de l’utilisateur...
- Page 3 à proximité les uns des autres. Appelez votre numéro d’assistance le plus proche (que vous trouverez sur le site : www.SEFRAM.com) si vous avez des questions concernant les consignes correctes d’utilisation, entretien et réparation de votre SEFRAMCAT4+ et SEFRAMGENNY4.
- Page 4 Fonctionnalités du détecteur SEFRAMACAT4+ Gâchette On /Off (Marche/Arrêt). Maintenez la pression pour utiliser le SEFRAMCAT4+. Écran LCD et touche de profondeur. Affiche des informations sur le niveau du signal et autres informations. Haut-parleur. Haut-parleur détachable conçu pour une utilisation dans des milieux bruyants. Contrôle de la sensibilité.
- Page 5 Fonctionnalités du générateur SEFRAMGENNY4 Touche On/Off (Marche/Arrêt). Appuyez sur la touche pour la mise en marche et pour l’arrêt. Maintenez la pression lors de la mise en marche pour réduire le volume. Touche de renforcement du signal. Appuyez sur cette touche pour renforcer la puissance du signal de détection.
- Page 6 M OD E DE R E N F O R C E MEN T D E S IGN AL Cette touche de renforcement du signal permet d’augmenter la puissance du signal de sortie de façon à obtenir une meilleure détection des câbles et canalisations ;...
- Page 7 signal induit depuis un câble accessible Si un câble de petit diamètre passe à proximité de ou est parallèle à un câble plus accessible (par exemple, un câble d’éclairage public) le signal d’induction peut-être transféré d’un câble à l’autre. Utilisez les méthodes de raccordement direct ou pince émettrice, conformément aux descriptions ci-dessous, pour transmettre ces deux signaux au câble accessible.
- Page 8 tout autre point de mise à la terre. Si besoin, utilisez une bobine de fil de terre pour prolonger la connexion. Allumez le SEFRAMGENNY4. Une bonne connexion est confirmée par un changement de la tonalité du haut-parleur. S’il n’y a pas de tonalité ou si la led de renforcement de puissance clignote, remplacez les piles.
- Page 9 TE ST DE F O N C T I ON N EM E N T DU SEF R AM C AT4+ E T S E FR AMG E N NY4 SEFRAM recommande d’effectuer un test de fonctionnement journalier de votre ensemble SEFRAMCAT4+ et SEFRAMGENNY4 avant utilisation.
- Page 10 piles clignote. Sélection du mode Le modèle SEFRAMCAT4+ est équipé de quatre modes de localisation: Mode d’évitement (Avoidance) ( ) : il détecte simultanément tous les signaux de détection, à savoir les signaux Genny, 50 hertz et radio. Le contrôle de la sensibilité permet d’ajuster simultanément les niveaux des signaux 50 hertz, radio et Genny.
- Page 11 UTIL IS AT IO N D U S E FR AMC AT4+ Mettez la lame du SEFRAMCAT4+ à la verticale et maintenez son bord inférieur juste au-dessus du niveau du sol. Ne balancez pas le SEFRAMCAT4+ et ne l’inclinez pas de plus de quelques degrés par rapport à...
- Page 12 Détermination de la direction d’un câble ou d’une canalisation Dès que la position d’un câble ou d’une canalisation a été identifiée de manière précise, faites pivoter le SEFRAMCAT4+ au-dessus de ce câble ou de cette canalisation. Lorsque le bar- graph et le signal sonore sont au maximum, le SEFRAMCAT4+ et à...
- Page 13 Parcourez ensuite la zone de travail sur toute la largeur. Si vous utilisez le mode induction de l’appareil Genny, positionnez ce dernier comme indiqué. En cas de détection d’un câble ou d’une canalisation , vous devez tout d’abord identifier la direction de ce réseau puis en suivre le tracé dans la zone à...
- Page 14 Détection de réseau parallèle par induction Posez le SEFRAMGENNY4 sur son flanc puis diriger le signal d’induction du Genny. Il convient de noter que ce signal n’est pas transmis directement sous le SEFRAMGENNY4 avec cette orientation et que vous devez donc recommencer cet exercice en déplaçant le SEFRAMGENNY4 d’au moins un mètre, toujours sur son flanc.
- Page 15 Diriger le signal d’induction dans une zone avec des réseaux adjacents Dans le cadre de certaines applications, un câble ou une canalisation acheminant un signal peut cacher des canalisation ou câbles adjacents. Par exemple, un fort signal de détection circule peut-être le long d’un câble principal proche d’un deuxième câble où...
- Page 16 mètres. Dès qu’un câble ou une canalisation est détecté, positionnez le SEFRAMCAT4+ au-dessus de son emplacement et à la perpendiculaire de sa direction. Appuyez sur la touche de profondeur puis relâchez-la. L’écran affiche alors une profondeur estimée jusqu’au conducteur détecté. Ne faites pas d’estimation d’une profondeur à...
- Page 17 La fonctionnalité StrikeAlert avertit l’opérateur de la présence de câbles ou canalisations peu profonds. Lorsqu’une canalisation ou un câble peu profond est détecté dans le mode 50 hertz, Genny ou Évitement,la fonction StrikeAlert fait clignoter un astérisque à l’écran et un bip sonore distinct d’avertissement se fait entendre.
- Page 18 à l’aide des cordons fournis pour le raccordement direct. Utilisez le connecteur de prise domestique sous tension ou le connecteur de câble sous tension Genny de SEFRAM. Tout manquement à cette procédure pourrait entraîner des blessures ou des dégâts matériels.
- Page 19 Entretien et maintenance De par leur conception, les ensembles SEFRAMCAT4+ et SEFRAMGENNY4 ont besoin que d’un minimum de calibration. Néanmoins, comme c’est le cas pour n’importe quel appareil de sécurité, il est recommandé d’en effectuer la révision et de vérifier la calibration au moins une fois par an. Pour vérifier la prochaine date de calibrage programmé...
- Page 20 SEFRAM. SEFRAM garantit par la présente que ses produits sont exempts de défauts de matériel et de malfaçons pendant un an à compter de la date de vente au consommateur final.
- Page 21 à la seule discrétion de SEFRAM. Les pièces réparées ou les produits de remplacement seront fournis par SEFRAM dans le cadre d’un échange et seront soit neuves soit remises en état pour fonctionner comme des neuves.
- Page 22 Une installation ou utilisation du produit non-conforme avec son utilisation normale ou avec les instructions de SEFRAM concernant son installation ou son utilisation. iii. Un manquement à l’entretien selon les instructions de SEFRAM sur la maintenance conforme. iv. Une installation ou utilisation du produit non-conforme avec les lois ou normes techniques ou de sécurité...
- Page 24 SEFRAM INSTRUMENTS 32 rue Edouard Martel BP55 42009 St Etienne Cedex France +33 (0) 4 77 59 01 01 sales@sefram.com Suivez-nous :...
