Installation Dans Un Boîtier De 5 Po / 6 Po À Oreilles; Installation Dans Un Boîtier De 5 Po / 6 Po Sans Oreille - ETI 53186142 Manuel

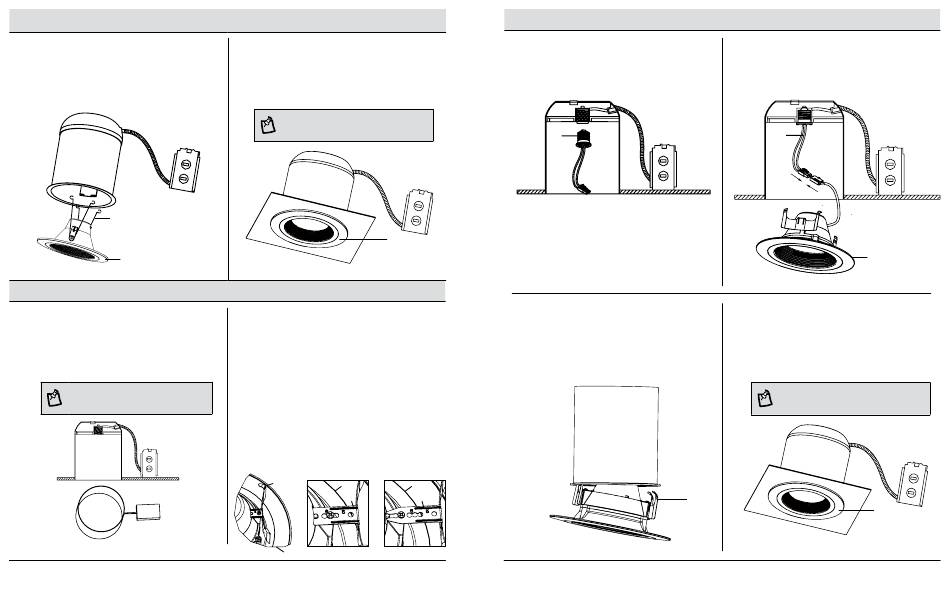

installation d'un boîtier 5 po / 6 po à oreilles (suite)
5
insertion des pinces à ressort dans le
boîtier encastré
□ Serrez les pinces à ressort du module d'éclairage à DEL
(A), puis insérez-les dans les oreilles situées à l'intérieur
du boîtier encastré.
Pinces à ressort
A
installation dans un boîtier de 5 po / 6 po sans oreille - item # 53186142
1
Mise hors tension
□ Assurez-vous que l'alimentation du boîtier dans lequel
vous installerez le luminaire est coupée à la source.
Retirez la garniture et l'ampoule déjà en place pour
exposer la douille.
aVis: Apposez l'étiquette de remplacement sur
la paroi interne du boîtier avant l'installation.
6
Pose du module d'éclairage à DEL
dans le boîtier encastré
□ Enfoncez doucement le module d'éclairage à DEL (A) dans
le boîtier encastré jusqu'à ce que la garniture soit de
niveau avec la surface du plafond.
aVis: Sélectionnez la couleur chromatique
d'éclairage avant d'introduire le module d'éclairage
à DEL dans le boîtier encastré.
A
2
Remplacement des pinces à ressort
par des pinces de friction
□ Dévissez les deux supports où sont fixées les pinces à
ressort, puis retirez-les. Fixez deux pinces à friction (C)
au module d'éclairage à DEL (A) à l'aide des vis retirées
des supports. Pour l'installation dans un boîtier de 12,7
cm (5 po), serrez les vis dans les trous portant la marque
« 5 » à l'aide d'un tournevis cruciforme (non inclus). Pour
l'installation dans un boîtier de 15,24 cm (6 po), serrez
les vis dans les trous juste à la droite de l marque « 6 ».
Pour les boîtes jusqu'à 17 cm (6.7 po), choisissez, choisir
un trou à gauche du « 6 » pour le meilleur ajustement.
Boîtiers Boîtiers Boîtiers encastrés
encastrés de encastrés de de plus de 15,24
12,7 cm 15,24 cm cm
C
A
C
A
16
installation dans un boîtier de 5 po / 6 po sans oreille (suite)
3
Pose de l'adaptateur de douille
□ Vissez l'adaptateur de douille pour culot moyen (E26)
(B) dans la douille du boîtier encastré.
B
5
insertion des pinces à friction dans
le boîtier encastré
□ insérez un côté du luminaire dans le boîtier et appuyez
fermement contre la pince à friction pendant que vous
insérez l'autre côté dans le boîtier encastré.
A
C
4
Raccordement des fils
□ Branchez le connecteur de l'adaptateur de douille (B)
au connecteur du module d'éclairage à DEL (A).
B
6
Pose du module d'éclairage à DEL
dans le boîtier encastré
□ Une fois les deux attaches à l'intérieur, poussez
soigneusement le module d'éclairage à DEL (A) dans le
boîtier encastré jusqu'à ce que la garniture soit égale
avec la surface du plafond.
aVis: Sélectionnez la couleur chromatique
d'éclairage avant d'introduire le module d'éclairage
à DEL dans le boîtier encastré.
C
17
Si vous avez besoin d'aide, composez le 1 855 384-7754
A
A
WWW.ETiSSL.COM
