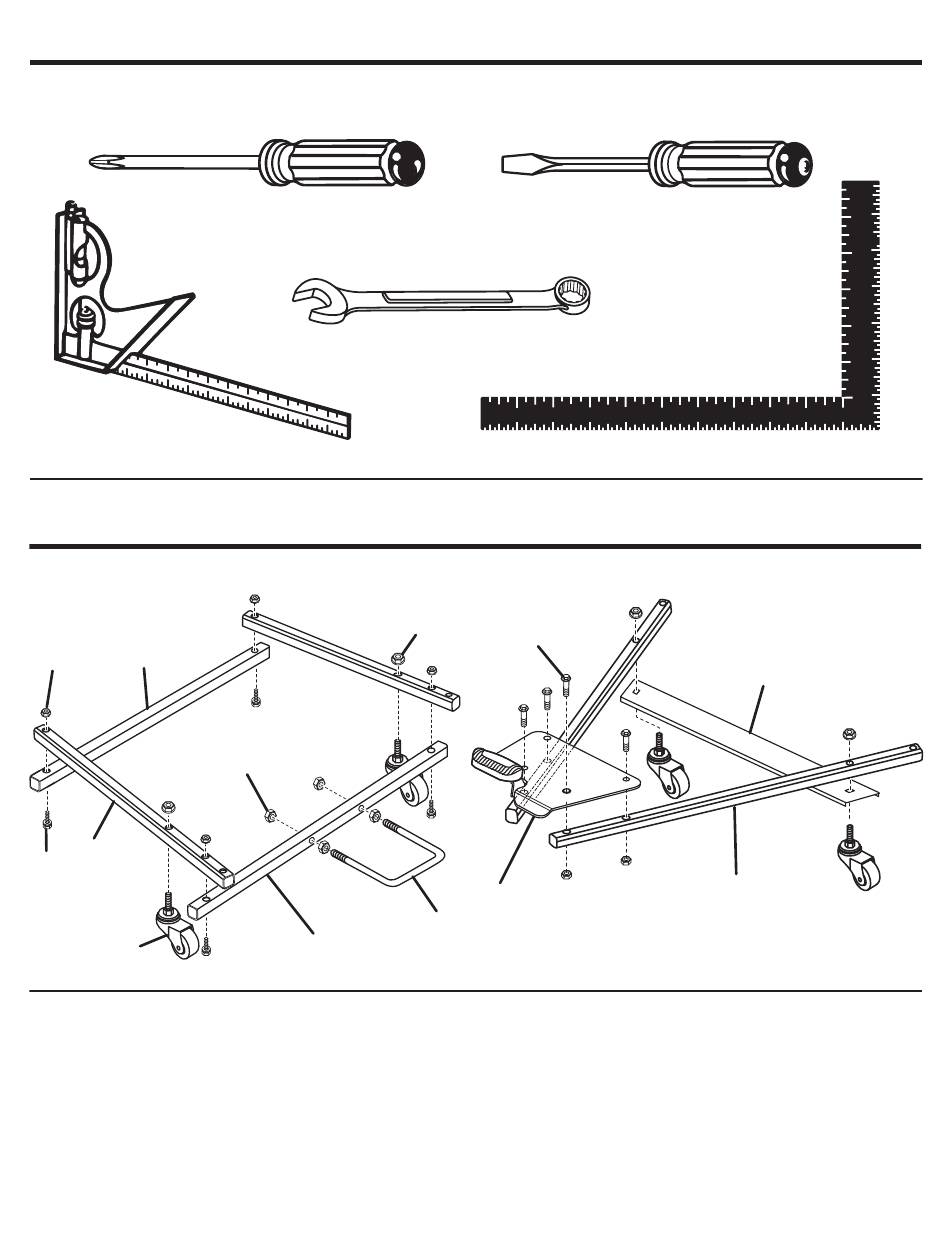

OUTILS NÉCESSAIRES
Les outils suivants (non inclus ou dessiné pour escalader) sont nécessaires pour l'assemblage et l'alignement :
éqUERRE COMBINéE
PIÈCES DÉTACHÉES
3
8
1
2
5
1 Avant tube ...........................................................2
2 Vis (M6 x 50) ........................................................4
3 Tube Support ......................................................1
4 écrou à embase (M12) .......................................4
5 Roulette ...............................................................4
6 Boulon en U ........................................................1
TOURNEVIS
CRUCIFORME
CLé MIxTE (3)
(10 mm, 13 mm, 18 mm)
13
7
éqUERRE DE CHARPENTIER
4
11
10
6
7 Pédale de déblocage tube ..................................1
8 écrou à six pans (M6) ........................................10
9 Tube arrière .........................................................2
10 Ensemble pédale de déblocage..........................4
11 Vis (M6 x 35) ........................................................4
12 Renfort central ....................................................1
13 écrou à embase (M8) .......................................... 4
13
TOURNEVIS à
LAME PLATE
12
9
Fig. 5
Fig. 6
