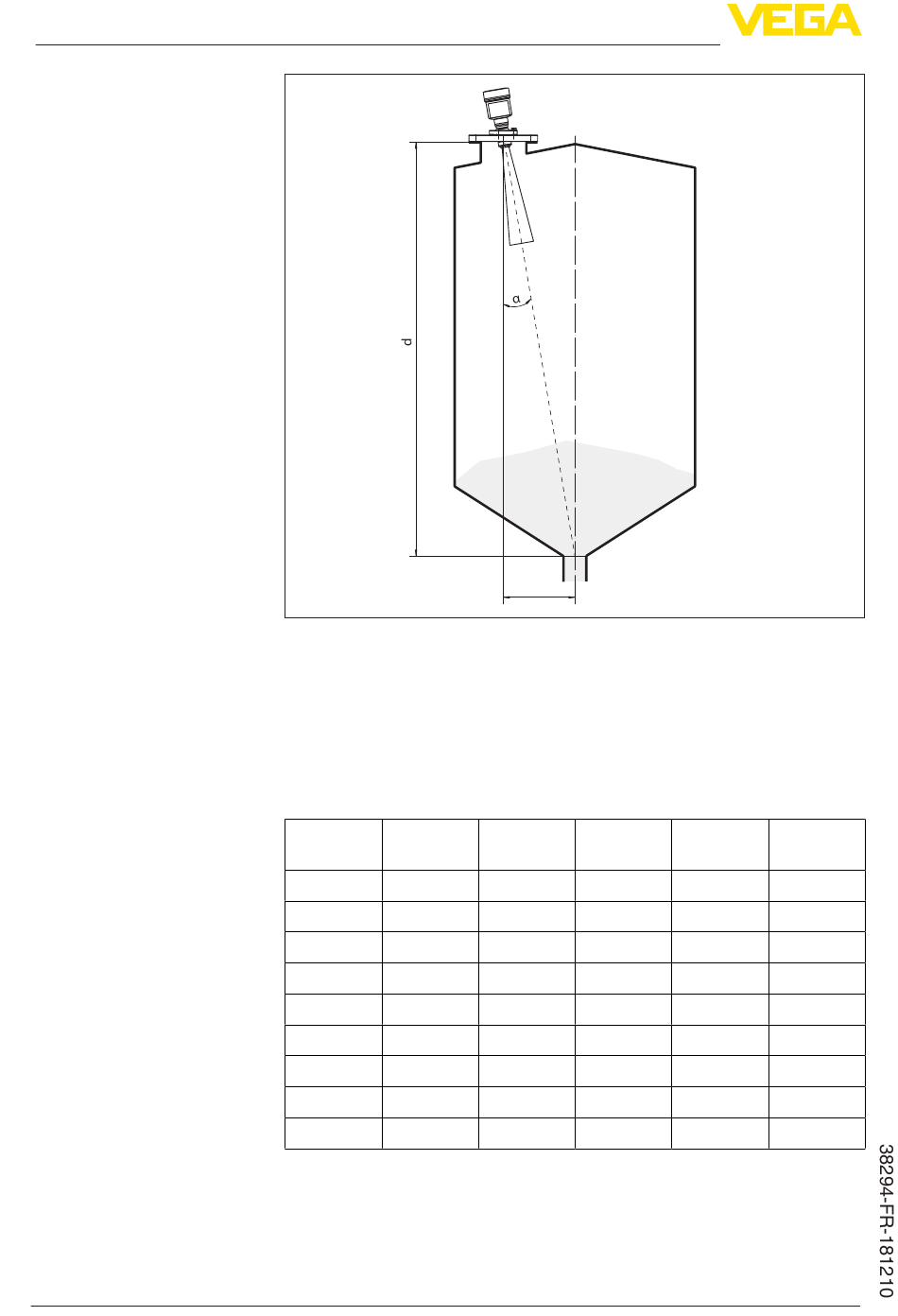

Fig. 14: Proposition pour un montage après orientation VEGAPULS SR 68
L'angle d'inclinaison dépend des dimensions du réservoir. Vous
pouvez le vérifier au capteur tout simplement à l'aide d'un niveau à
bulle (d'air).
Le tableau suivant vous indique l'écart "a" entre positon de montage
et centre de la cuve en fonction de la distance de mesure pour un
angle d'inclinaison compris entre 2° ... 10°
Distance d
2°
(m)
2
0,1
4
0,1
6
0,2
8
0,3
10
0,3
15
0,5
20
0,7
25
0,9
30
1,0
Exemple :
Avec un réservoir de 20 m de hauteur, la position de montage du
capteur est à une distance de 1,4 m du centre du réservoir.
Le tableau vous indiquera l'angle d'inclinaison nécessaire de 4°.
a
4°
6°
0,1
0,2
0,3
0,4
0,4
0,6
0,6
0,8
0,7
1,1
1,0
1,6
1,4
2,1
1,7
2,6
2,1
3,2
VEGAPULS SR 68 • Deux fils 4 ... 20 mA/HART
8°
10°
0,3
0,4
0,6
0,7
0,8
1,1
1,1
1,4
1,4
1,8
2,1
2,6
2,8
3,5
3,5
4,4
4,2
5,3
