4 Montage
de la cuve le plus bas. Dans le cas d'un silo cylindrique avec sortie
conique, le montage s'effectuera sur un manchon. Celui-ci doit être
positionné entre un tiers et un demi-rayon de la cuve.
r
r... r
/ /
1 3 1 2

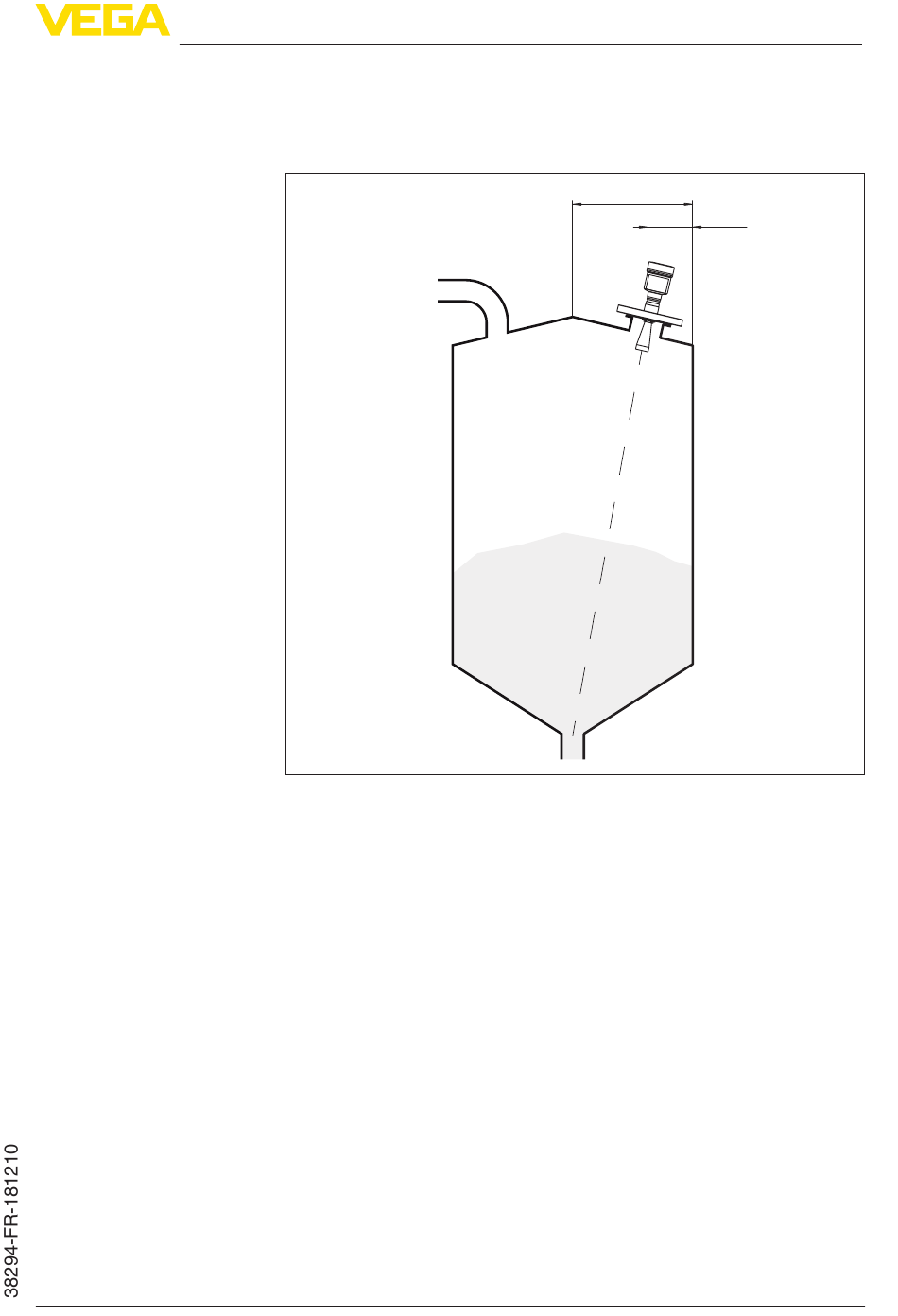

Fig. 13: Orientation
Si un montage au centre du silo n'est pas possible, le capteur pourra
être orienté vers le centre du silo à l'aide d'une rotule d'orientation
proposée en option. La description suivante vous donnera un simple
aperçu vous permettant de définir l'angle d'inclinaison.
