4 Montage

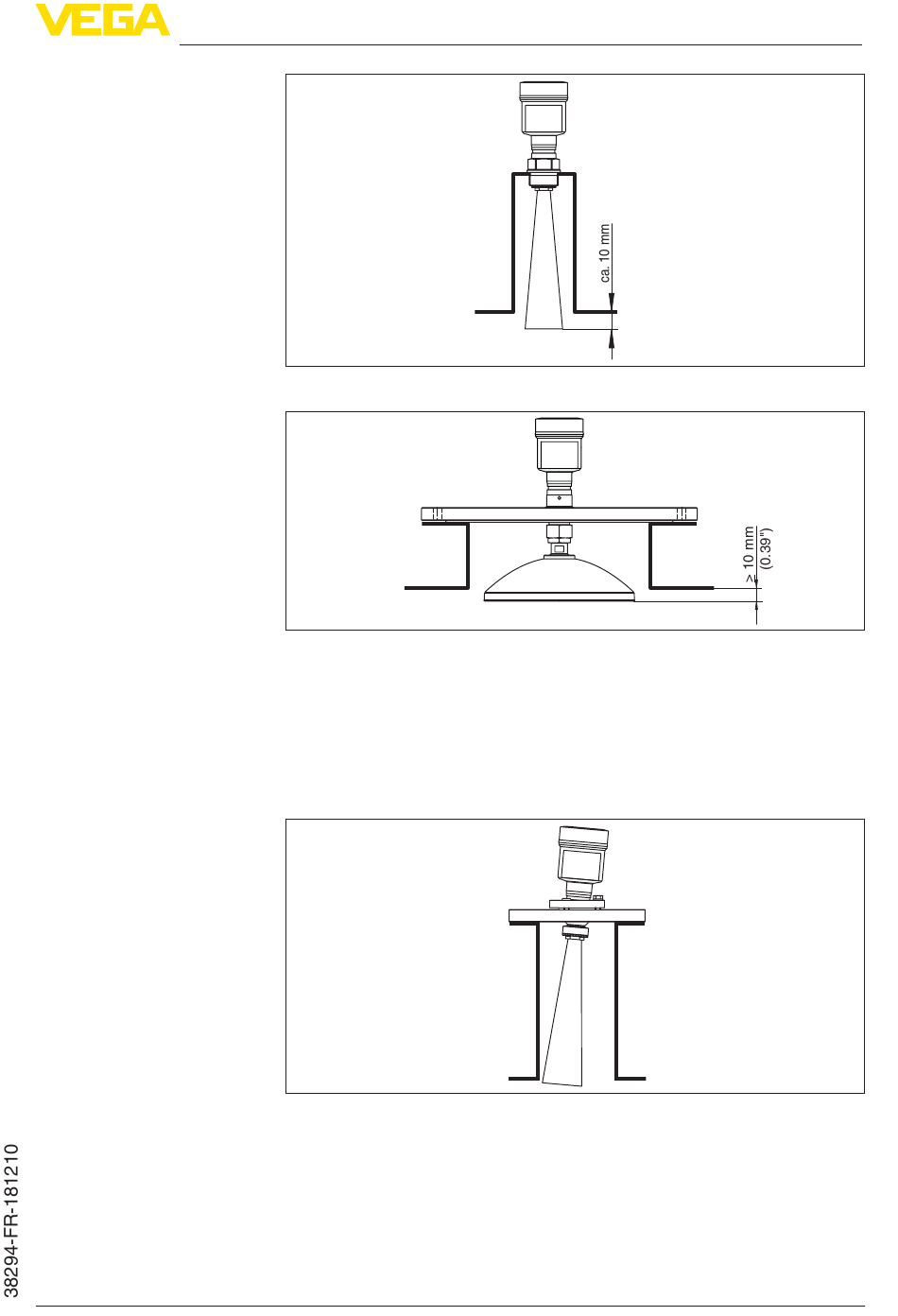

Fig. 8: Montage sur rehausse recommandé pour antenne cône

Fig. 9: Montage sur rehausse recommandé pour antenne parabolique

En cas d'utilisation d'une rotule d'orientation, il convient de veiller que

l'écart entre l'antenne et le manchon soit réduit par l'inclinaison du

capteur. Les éventuelles réflexions parasites supplémentaires qui en

résultent peuvent affecter le résultat de la mesure en zone proche.

Couple de serrage max., consulter le chapitre "Caractéristiques

techniques"

Fig. 10: Écart entre antenne et manchon pour l'antenne cône

VEGAPULS SR 68 • Deux fils 4 ... 20 mA/HART
