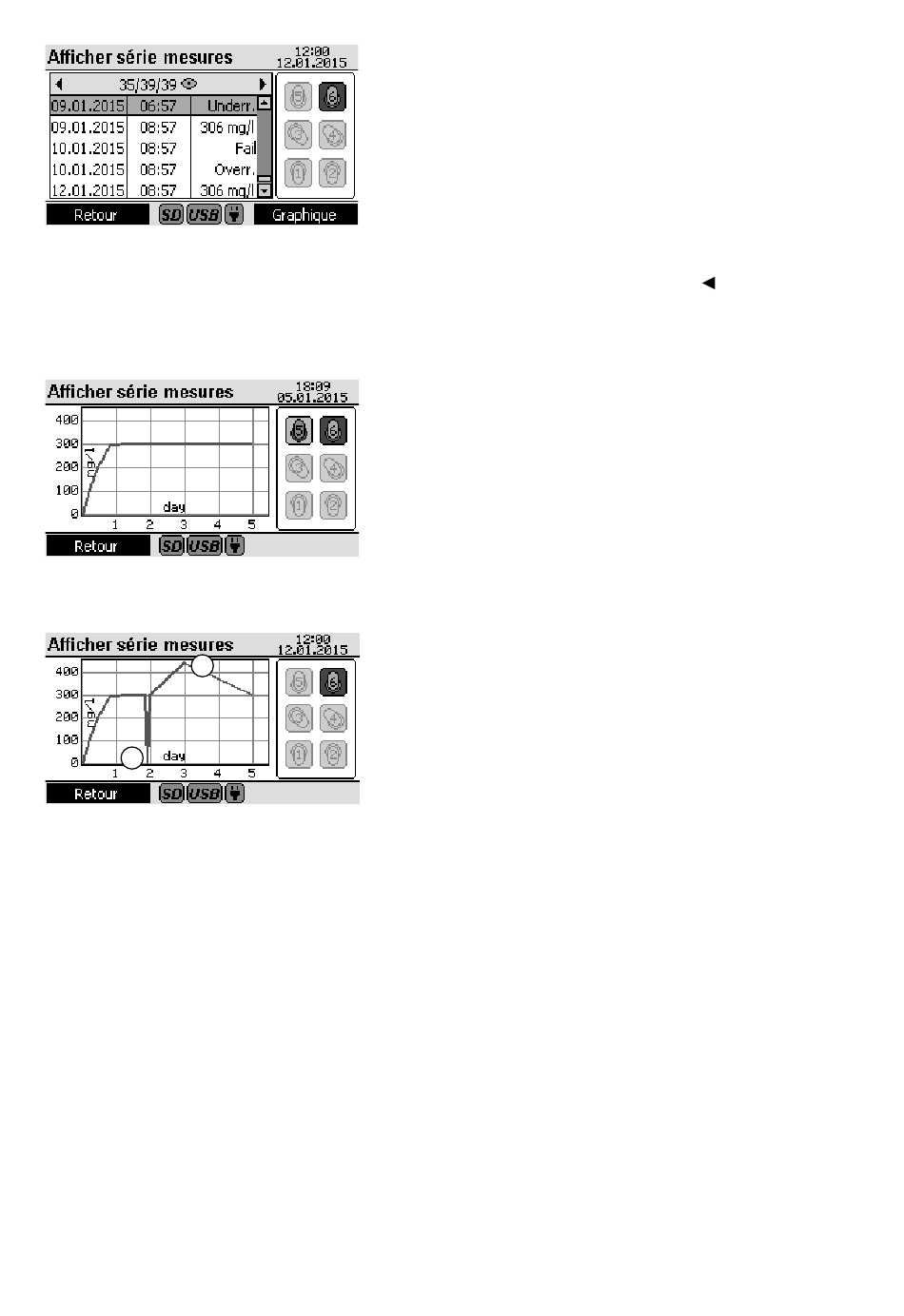

Si la mention « Underr. » s'affiche au lieu de la valeur de
mesure (abréviation de Underrange, voir Illustration 9), alors
la valeur de mesure déterminée se trouve sous la valeur de
mesure de démarrage. Si la mention « Overr. » s'affiche (ab-
réviation de Overrange, voir Illustration 9), alors la valeur de
mesure déterminée se trouve en dehors de la plage de me-
sure. « Fail » (voir Illustration 9) signifie qu'aucune mesure
n'a pas être réalisée au moment prévu. Tel est par exemple
le cas lorsque l'échantillon est retiré du support avant la fin
de la mesure.
Les touches fléchées droite ► et gauche
d'afficher d'autres informations dans l'en-tête, telles que les
paramètres de mesure et le nom de la tête.
La touche de fonction F1 (Retour) permet de retourner au
menu principal.
La touche de fonction F2 (Graphique) permet de passer à
l'aperçu sous forme de graphique (Erreur ! Source du renvoi
introuvable.).
Il est possible d'afficher ici jusqu'à trois courbes de mesure
simultanément. La sélection/désélection s'effectue à l'aide
des touches têtes.
L'Underrange (A) est représentée par un zéro et l'Over-
range (A) par la valeur affichable maximale de la plage de
mesure. Si une mesure a échoué, la valeur de mesure est
ignorée à cet endroit, voir Illustration 11.
La touche de fonction F1 (retour) permet de repasser à
l'aperçu sous forme de tableau.
permettent
