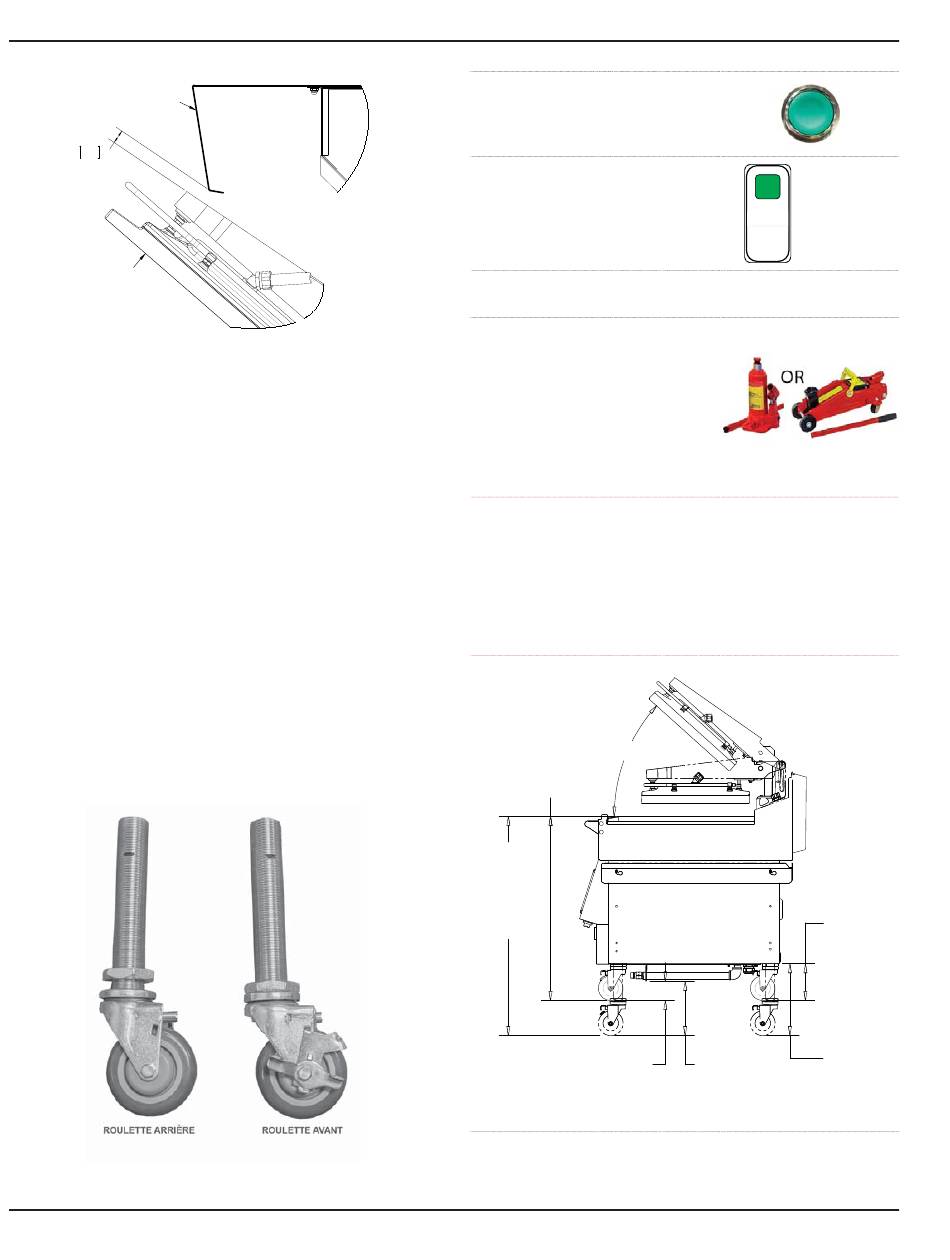

Installation
Ventilation
Hotte
25.4
1.00 Min.
Plateau
Dégagement entre le plateau et la hotte
Positionnement
L'unité est très lourde et une assistance mécanique peut
être requise afin de soulever et de positionner l'appareil.
L'unité est conçue pour être installée sur un sol mou
et à niveau construit pour supporter le poids de
l'appareil entièrement chargé.
L'unité est pré-installée avec des roulettes pour faciliter
la mobilité lors du nettoyage et de l'entretien. Porter
une attention appropriée pour pousser ou tirer
le gril et veille à ce que le gril ne bascule pas.
Appareils équipés de roulettes
L'unité est expédiée avec des roulettes installées en place,
certains réglages peuvent être requis pour mettre à niveau
l'unité. Les roulettes avant et arrière sont réglables, seules
les roulettes avant disposent de freins.
Garland recommande d'installer des chaînes/câbles de retenue
depuis le sol/mur vers l'arrière de l'unité. Ces retenues limitent
la mobilité de l'appareil.
Procédure de réglage des roulettes
24
1.
S'assurer que le plateau
est en position basse, en
appuyant sur le bouton vert.
2.
Couper l'alimentation en
appuyant sur l'interrupteur
principal.
Soulever le gril aidera dans l'ajustement des roulettes,
surtout si le gril est neuf.
3.
Placer le vérin dans le
châssis du gril juste à côté de
la roulette et soulever le gril
de 3 à 5 pouces (7 à 12 cm).
4.
Remarque : sur une unité
seule, seul le vérin peut
être placé entre les deux
roulettes.
Avertissement : Utiliser uniquement le vérin sur une
surface solide et plane comme un sol en béton, pour un
sol carrelé, il est conseillé d'insérer une pièce en bois entre
les carreaux ou le carrelage va craquer.
Attention : L'ensemble du radiateur SSRB est situé sous
le gril ; faire attention à ne pas placer le vérin dans cette
zone.
Hauteur
de travail
MAXI.
mini.
42°
29,875 in
[759 mm]
MONTRÉ AVEC TIROIRS À GRAISSE RETIRÉS
Hauteur
de travail
maxi.
35,563 in
[903 mm]
Min.
Dégagement
au sol
3,140 in
[80 mm]
Numéro de pièce 4600921frf — Rev 8 (French)
Section 2
Le voyant vert
indique que
l'alimentation
du gril est sur
« MARCHE »
Hauteur
e roulette
mini.
5,996 in
[152 mm]
Hauteur
de roulette
Max.
Dégagement
maxi.
au sol
11,684 in
8,828 in
[297 mm]
[224 mm]
