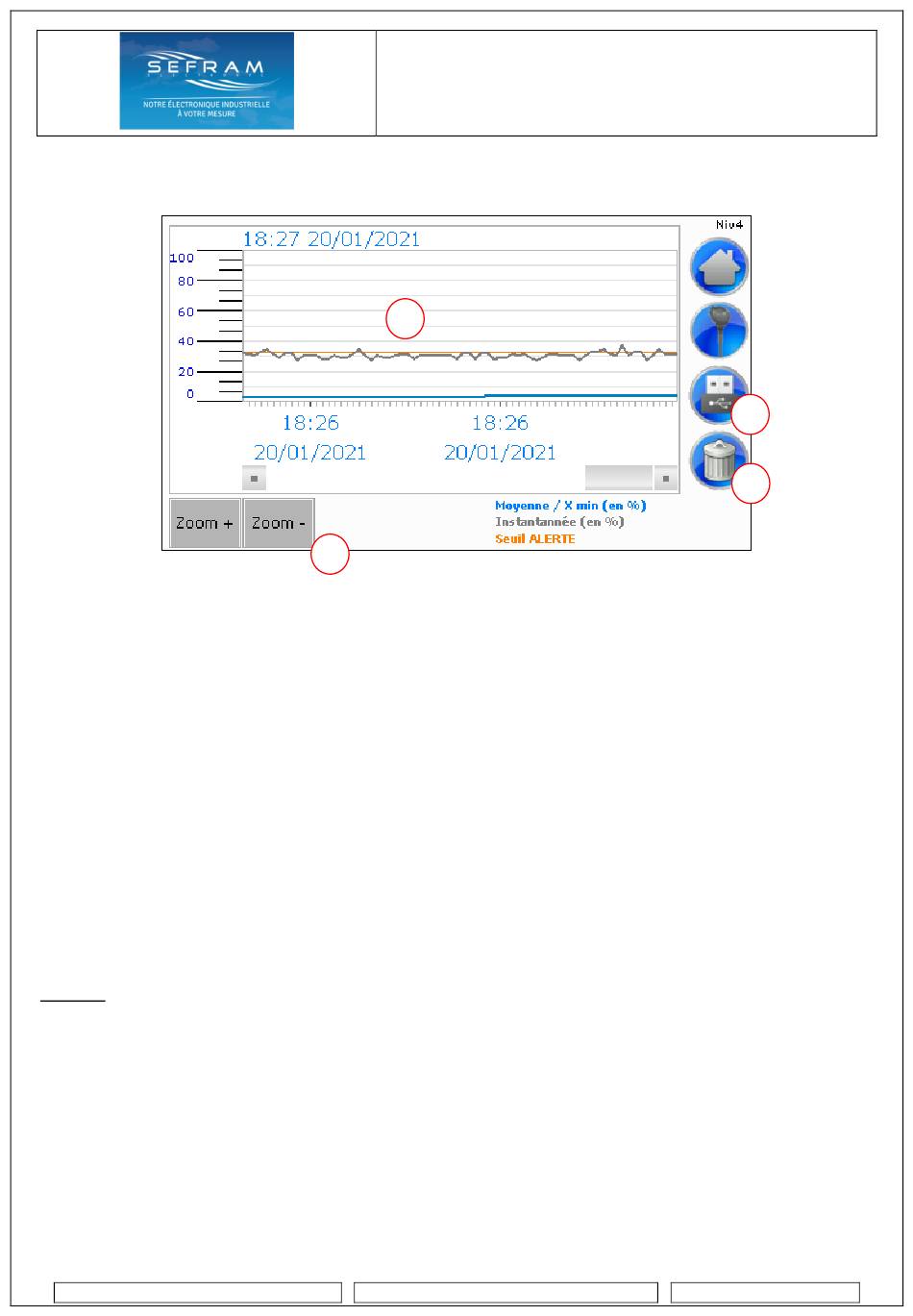

GRAPHIQUE
1 : Graphique.
L'axe des ordonnées représente la valeur des mesures, exprimé de 0 à 100% par rapport au seuil ALARME.
L'axe des abscisses représente le temps.
-
En bleu :
Courbe valeur moyenne des rejets mesurés sur la dernière période de X minutes.
Valeur en % par rapport au seuil d'alarme réglé
Défaut ALARME apparaît ou disparaît dès que la courbe de rejets moyens mesurés pendant les x dernières
minutes passe dessus ou dessous du seuil ALARME cad 100%
-
En gris :
Courbe valeur instantanée des rejets mesurés. Valeur en % par rapport au seuil ALARME réglé
-
En orange :
Seuil d'alerte
Défaut ALERTE apparaît ou disparaît dès que la courbe de rejets moyens mesurés pendant les x dernières
minutes passe dessus ou dessous le seuil d'ALERTE.
Si la ou les courbes n'apparaissent pas, cela signifie qu'elles sont au-dessus du seuil ALARME (100%)
Un nouveau point sur la courbe apparait suivant la fréquence d'enregistrement réglée dans la page PARAMETRES
Rappel :
Seuil ALARME = 100% = n2 x PR
Seuil ALERTE = n1 x PR
2 : Permet d'augmenter ou diminuer la base de temps du graphique par appui sur les icônes ZOOM+ et ZOOM-
3 : Enregistrement des valeurs sur clé USB (accessible en niveau de sécurité 2)
FONCTION NON DISPONIBLE SUR CONSOLE DE PROGRAMMATION
Par appui sur l'icône, le système exporte les valeurs enregistrées vers la clé USB connectée au coffret report.
Le système peut enregistrer jusqu'à 1 500 000 points de mesures.
Dès lors que ce chiffre est atteint, il enregistre les nouvelles valeurs sur les valeurs enregistrées les plus anciennes.
La fréquence d'enregistrement est réglable de 1 à 60sec. Voir page PARAMETRES
En fonction du réglage, la période d'enregistrement varie de 17 à 1041 jours
Notice Technique
COFFRET REPORT – CONSOLE de PROGRAMMATION
