CARACTÉRISTIQUES
FICHE TECHNIQUE
Diamètre de lame ...................................... 254 mm (10 po)
Trou d'axe de lame ..................................... 16 mm (5/8 po)
Vitesse à vide .........................................5 500 r/min (RPM)
Alimentation .............. 120 V, 60 Hz, c.a. uniquement, 15 A
Poids net ...................................................... 15,4 kg (34 lb)
SAC À
POUSSIÈRE
BOUTON DE
VERROUILLAGE
DE LA COUPE EN
ÉCHELLE DE COUPE
EN BISEAU
GUIDE
D'ONGLET
COULISSANTE
RALLONGE
PROTÈGE-LAME
SUPÉRIEUR
GUIDE À
POUSSIÈRE
BISEAU
BASE DE
LA SCIE
DÉGAGEMENT ZÉRO
Capacité de coupe avec onglet 0°/biseau 0° :
Dimensions nominales maximum de planches de bois :
................ 51 x 152 mm, 102 x 102 mm (2 x 6, 4 x 4 po)
Capacité de coupe avec onglet 45°/biseau 0° :
Dimensions nominales maximum de planches de bois :
...................................................51 x 254 mm (2 x 4 po)
Capacité de coupe avec onglet 0°/biseau 45° :
Dimensions nominales maximum de planches de bois :
...................................................51 x 152 mm (2 x 6 po)
PASSE-LAME À
BRIDE DE
RETENUE
10
POIGNÉE EN
« D »
DÉTENTE
PROTÈGE-LAME
INFÉRIEUR
TABLE
D'ONGLET
ÉCHELLE
D'ONGLET
PLAQUE DE
VERROUILLAGE
D'ONGLET
VERROUILLAGE
DE LA COUPE
BRAS DE
COMMANDE
BUTÉE(S)
POSITIVE(S)
POIGNÉE DE
D'ONGLET

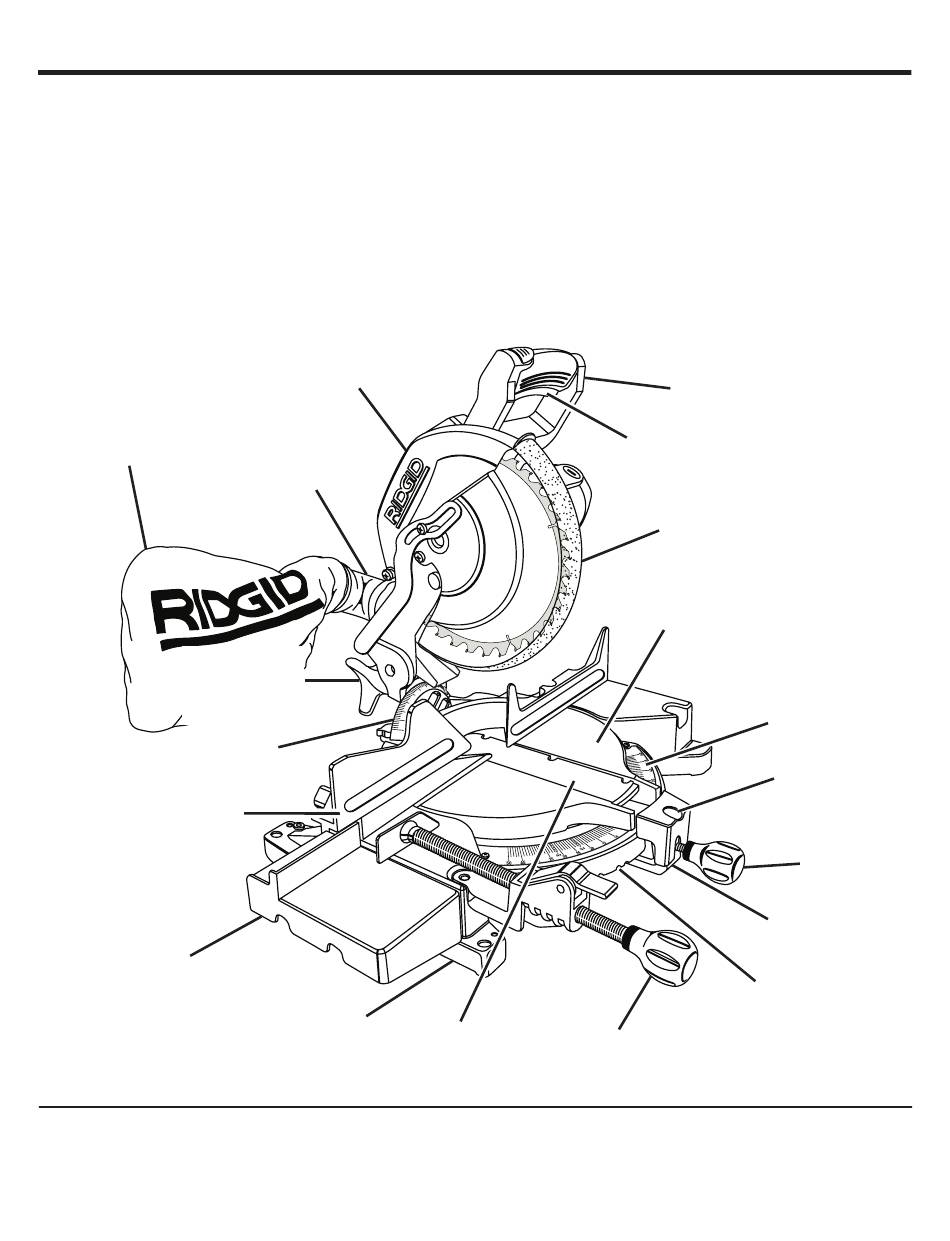

Fig. 1
