Red Sea MAX
®
E-Series
5 Assemblage
Procédez au montage et à l'installation de tous les composants dans
l'ordre décrit ci-dessous avant d'ajouter de l'eau dans l'aquarium.
NOTE : Les mentions Gauche et Droite dans ce manuel s'entendent
quand vous faites face à l'aquarium.
5.1 Montage du meuble
ATTENTION : Si vous n'avez pas l'habitude de monter ce type de
meuble, faites-vous aider par une personne expérimentée.
Les instructions détaillées de montage du meuble du MAX
dans le mode d'emploi illustré qui l'accompagne.
Le montage du meuble nécessite un tournevis cruciforme classique. Ne
pas utiliser de tournevis électrique.
Ajustement de la porte à système d'ouverture sans
poignée (Push-To-Open, PTO)
Si vous appuyez sur l'extrémité du module PTO de 1,5 mm, l'axe ressort
automatiquement de 5 cm pour se mettre en position ouverte.
En repoussant l'axe PTO à l'intérieur du meuble, il se bloque en position
fermée.
Après avoir monté la porte, assurez-vous que le module PTO est en
position fermée pour permettre aux charnières de fermeture en douceur
de refermer complètement la porte. La porte étant fermée, appuyez
dessus au niveau du module PTO. Elle devrait s'ouvrir toute seule. Si
elle ne s'ouvre pas toute seule, ajustez la position du module PTO en
faisant tourner l'extrémité avant de l'axe d'un demi-tour dans le sens
60
antihoraire. Répétez jusqu'à ce que le module PTO fonctionne et que la
porte s'ouvre quand vous appuyez dessus.
Une fois le meuble monté, placez-le à son emplacement définitif.
5.2 Power Center intégré au meuble
Enlevez la protection anti-éclaboussures du Power Center en la faisant
glisser vers l'avant.

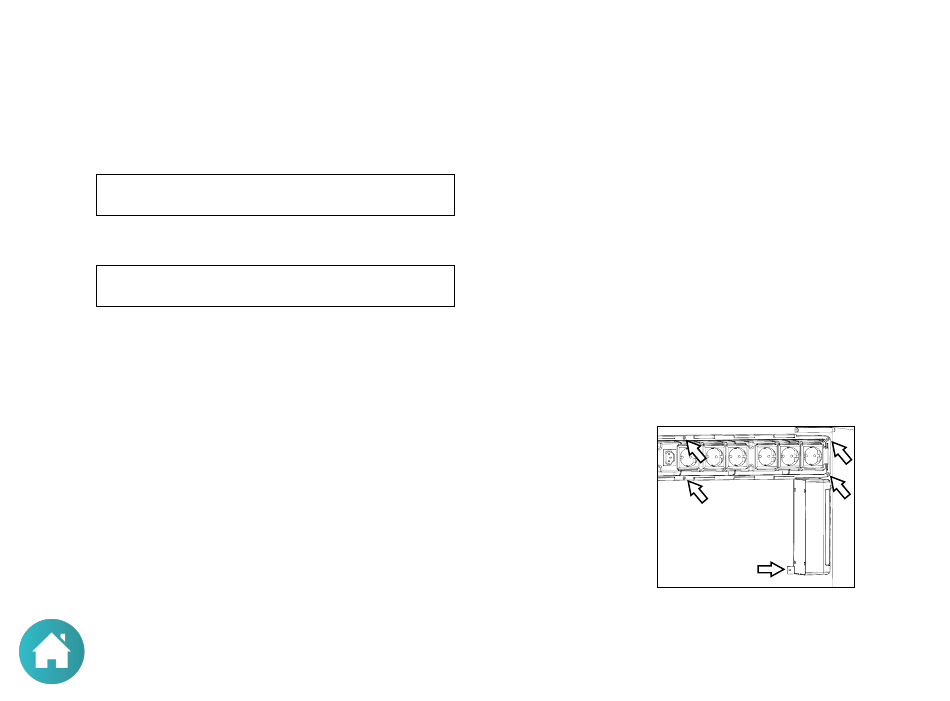

Alignez les trous de montage à la base du Power Center sur les inserts
filetés en plastique de la paroi interne du meuble.
Utilisez les 4 vis longues M4 et la vis courte M4 comme indiqué pour fixer
le Power Center à la paroi. Ne serrez pas trop les vis.
Passez le câble d'alimentation principale à travers l'orifice arrière du
®
E se trouvent
meuble et vérifiez qu'il peut atteindre la prise murale. Ne branchez
pas le Power Center à la prise murale tant que cela n'est pas demandé
expressément dans le processus d'assemblage. Vérifiez que tous les
interrupteurs sont en position Arrêt (OFF).
Collez l'étiquette d'identification des prises (indiquant quel rapport
il y a entre les prises et les
interrupteurs) à l'intérieur du
meuble, au-dessus du Power
Center.
Manuel d'installation et d'utilisation
Power Center intégré au meuble
