Dell Precision T3400 Guide D'utilisation

Dell Precision T3400 Guide D'utilisation

Masquer les pouces Voir aussi pour Precision T3400:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Guide d'utilisation de la station de travail

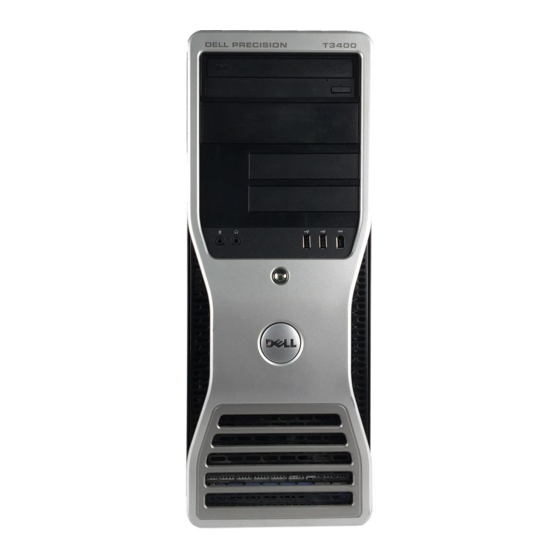

Dell Precision™ T3400
Modèle DCTA
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m

Publicité

Table des Matières
loading

Manuels Connexes pour Dell Precision T3400

Sommaire des Matières pour Dell Precision T3400

  • Page 1 Guide d'utilisation de la station de travail Dell Precision™ T3400 Modèle DCTA w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...

  • Page 2: Remarques, Avis Et Précautions

    Marques utilisées dans ce document : Dell, le logo DELL, Dell Precision et Dell OpenManage sont des marques de Dell Inc. ; Intel et Pentium sont des marques déposées de Intel Corporation ; Microsoft, Windows et Vista sont des marques ou des marques déposées de Microsoft Corporation aux Etats-Unis et dans d'autres pays.

  • Page 3: Table Des Matières

    ..Souplesse de gestion ....Assistant Dell OpenManage™ IT ..Dell OpenManage Client Instrumentation .
  • Page 4 RAID 0 ......RAID 1 ......RAID 5 .
  • Page 5 Périphériques de protection contre les surtensions électriques ....Protecteurs de surtension ... . . Filtres de ligne .
  • Page 6 Programme de configuration du système ..Accès au programme de configuration du système . . . Ecrans de configuration du système ..Options du programme de configuration du système .
  • Page 7 Quand utiliser Dell Diagnostics ..Lancement de Dell Diagnostics depuis le disque dur ....
  • Page 8 Microsoft Windows ....Utilisation de Dell PC Restore et Dell Factory Image Restore ... .
  • Page 9 13 Ajout et remplacement de pièces ..Avant de commencer ....Outils recommandés ....Extinction de votre ordinateur .
  • Page 10 Disque dur ......Dépose d'un disque dur (mode tour ou bureau) . . . Installation d'un disque dur ou Ajout d'un deuxième disque dur en option (mode tour ou bureau) .
  • Page 11 Lecteur optique ..... Dépose d'un lecteur optique (mode tour) ..Installation d'un lecteur optique (mode tour) .
  • Page 12 Avant d'appeler ..... Pour prendre contact avec Dell ... . .

  • Page 13: Recherche D'informations

    Drivers and Utilities pour réinstaller les pilotes (voir «Réinstallation des pilotes et utilitaires» à la page 140), exécuter Dell Diagnostics (voir «Dell Diagnostics» à la page 116). Des fichiers Lisez-moi peuvent être inclus sur votre disque afin de fournir des informations sur les modifications techniques apportées en dernière minute...
  • Page 14 REMARQUE : Ce manuel est disponible sous forme de fichier PDF à l'adresse support.dell.com. • Informations sur la garantie Guide d'information sur le produit Dell™ • Termes et Conditions (États-Unis uniquement) • Consignes de sécurité • Informations sur les réglementations •...
  • Page 15 Ces étiquettes sont apposées sur l'ordinateur. • Utilisez le numéro de service pour identifier votre ordinateur lorsque vous accédez au site Web support.dell.com ou lorsque vous appelez le support. • Entrez le code de service express pour orienter votre appel lorsque vous contactez le service de support.
  • Page 16 • Service et support — Etat des appels de service, historique du support, contrat de service, discussions en ligne avec le support technique • Service de mise à jour technique Dell — Avertissement par e-mail des mises à jour logicielles et matérielles correspondant à votre ordinateur •...

  • Page 17: Cliquez Sur Démarrer

    Desktop System Software, puis cliquez sur Download Now (Télécharger maintenant). REMARQUE : L'interface utilisateur support.dell.com peut varier selon vos sélections. • Comment utiliser Windows XP Centre d'aide et de support de Windows → Cliquez sur Démarrer Aide et support.
  • Page 18 REMARQUE : La couleur du média d'installation du système d'exploitation dépend du système d'exploitation commandé. • Comment utiliser Linux Sites Linux pris en charge par Dell • Discussions par e-mail avec d'autres • linux.dell.com utilisateurs des ordinateurs Dell Precision • lists.us.dell.com/mailman/listinfo/linux- et du système d'exploitation Linux...

  • Page 19: À Propos De Votre Ordinateur

    À propos de votre ordinateur Vue frontale (mode tour) Baie de lecteurs Peut recevoir un disque optique. 5,25 pouces supérieure Baie de lecteurs Peut recevoir un disque optique ou un disque dur 5,25 pouces inférieure supplémentaire (SATA seulement). Baie de lecteurs Peut recevoir un lecteur de disquette, un lecteur de 3,5 pouces supérieure carte ou un disque dur supplémentaire (SATA ou SAS).
  • Page 20 USB situés à l'arrière pour les périphériques connectés en permanence, comme l'imprimante et le clavier. Badge Dell (pivotant) Utilisez la poignée en plastique à l'arrière du badge Dell pour le faire pivoter lors du passage de bureau en tour ou de tour en bureau.
  • Page 21 10 Voyant d'alimentation Le voyant d'alimentation s'allume et clignote ou reste allumé, selon l'état : • Eteint — L'ordinateur est arrêté (S4, S5 ou arrêt mécanique). • Vert fixe — L'ordinateur est en mode de fonctionnement normal. • Vert clignotant — l'ordinateur est en mode économie d'énergie (S1 ou S3).

  • Page 22: Vue Arrière (Mode Tour)

    Vue arrière (mode tour) Connecteur Insérez le câble d'alimentation. d'alimentation Sélecteur de Lisez les consignes de sécurité du document Guide tension d'information sur le produit pour plus de détails. REMARQUE : Le sélecteur de tension n'est disponible que sur l'alimentation 375 W. Connecteurs du Branchez les périphériques série, USB et les autres panneau arrière...

  • Page 23: Vue Avant (Mode Bureau)

    Logements de Permettent d'accéder aux connecteurs de toutes les cartes cartes PCI ou PCI Express installées. REMARQUE : Les 5 connecteurs du haut acceptent les cartes pleine longueur ; le connecteur du bas permet d'installer une carte mi-longueur. REMARQUE : Reportez-vous à...
  • Page 24 Voyant d'activité du Ce voyant est allumé lorsque l'ordinateur lit ou écrit disque dur des données sur le disque dur. Il peut également être allumé pendant le fonctionnement d'un périphérique tel qu'un lecteur optique. Connecteur Le connecteur IEEE1394 (en option) permet de IEEE 1394 (en option) brancher des périphériques de données à...
  • Page 25 Voyant d'alimentation Le voyant d'alimentation s'allume et clignote ou reste allumé, selon l'état : • Eteint — L'ordinateur est arrêté (S4, S5 ou arrêt mécanique). • Vert fixe — L'ordinateur est en mode de fonctionnement normal. • Vert clignotant — L'ordinateur est en mode économie d'énergie (S1 ou S3).

  • Page 26: Vue Arrière (Mode Bureau)

    Vue arrière (mode bureau) Logements de cartes Permettent d'accéder aux connecteurs de toutes les cartes PCI ou PCI Express installées. REMARQUE : Reportez-vous à la documentation fournie avec les cartes pour vous assurer que celles-ci sont compatibles avec votre configuration. Certaines cartes plus encombrantes et consommant plus d'électricité...

  • Page 27: Connecteurs Du Panneau Arrière

    Connecteurs du panneau arrière Connecteur de la Connecteur vert permettant d'installer une souris PS/2. souris Eteignez l'ordinateur et tous les périphériques connectés avant de connecter une souris à l'ordinateur. Si vous disposez d'une souris USB, reliez-la à un connecteur USB. Connecteur Permet de raccorder un périphérique parallèle (imprimante, parallèle...
  • Page 28 Connecteur de Pour brancher l'ordinateur à un périphérique réseau ou haut carte réseau débit, branchez l'une des extrémités d'un câble réseau à une prise réseau, un périphérique réseau ou un périphérique haut débit. Branchez l'autre extrémité du câble réseau au connecteur de la carte réseau de votre ordinateur.

  • Page 29: Caractéristiques

    Quadruples Utilisez les connecteurs USB arrière pour les périphériques connecteurs USB connectés en permanence, comme l'imprimante et le clavier. 2.0 à l'arrière (4) REMARQUE : Il est recommandé d'utiliser les connecteurs USB situés à l'avant pour les périphériques que vous connectez occasionnellement (clés de mémoire flash, appareils photo ou pour les périphériques USB amorçables).
  • Page 30 Informations sur le système Niveaux d'interruption Puce du BIOS (NVRAM) 8 Mo Vitesse de la mémoire 667/800 MHz Interface réseau intégrée avec support ASF 2.0, conformément à la définition DMTF Communication à 10/100/1000 Mbps possible : • Vert — Une connexion de bonne qualité est établie entre un réseau à...
  • Page 31 Lecteurs Périphériques disponibles Lecteur ATA série, lecteur SAS, lecteur de disquette, lecteur de CD, lecteur de DVD, lecteur de carte et périphériques de mémoire Accessibles de l'extérieur : Une baie de lecteur 3,5 pouces (FlexBay) en mode bureau, ou deux baies de lecteur 3,5 pouces (FlexBay) en mode tour Deux baies de lecteur de 5,25 pouces Accessibles de l'intérieur :...
  • Page 32 Connecteurs Vidéo Connecteur DVI sur carte graphique Connecteur VGA sur carte graphique Carte réseau Connecteur RJ45 PS/2 (clavier et souris) Deux mini-DIN à 6 broches Deux connecteurs avant et six connecteurs arrière conformes à la norme USB 2.0 Audio Deux connecteurs arrière pour la ligne d'entrée et de sortie ;...
  • Page 33 (suite) Vidéo Configurations prises en charge : Alimentation 375 W PCI Express x16 75 W (simple ou double) REMARQUE : Carte graphique PCI Express x16 150 W non prise en charge. Alimentation 525 W PCI Express x16 75 W (simple ou double) ; PCI Express x16 150 W (simple ou double) ;...
  • Page 34 (suite) Boutons et voyants Voyants de diagnostic Quatre voyants sur le panneau avant (voir «Voyants de diagnostic» à la page 106) Voyant de veille AUX_PWR_LED sur la carte système Alimentation Bloc d'alimentation en CC (courant continu) : Puissance 375/525 W Dissipation thermique Alimentation 375 W : 1279 BTU/h Alimentation 525 W : 1790 BTU/h...
  • Page 35 Environnement Stockage 0,5 G de 3 à 200 Hz à 1 octave/min Chocs maximaux : Fonctionnement Impulsion semi-sinusoïdale avec accélération de 50,8 cm/s (20 pouces/s) au plus Stockage Onde carrée moyenne de 27 G avec accélération de 508 cm/s (200 pouces/s) Altitude : Fonctionnement –15,2 à...
  • Page 36 À propos de votre ordinateur...

  • Page 37: Fonctions Avancées

    Dell OpenManage Client Instrumentation, basée sur DMI et CIM, est disponible pour votre ordinateur. Pour plus d'informations, voir le Guide d'utilisation de Dell OpenManage IT Assistant disponible sur le site web de support de Dell à l'adresse support.dell.com. Fonctions avancées...

  • Page 38: Dell Openmanage Client Instrumentation

    Un système géré est un système sur lequel Dell OpenManage Client Instrumentation est configuré sur un réseau utilisant IT Assistant. Pour plus d'informations, voir le Guide d'utilisation de Dell OpenManage Client Instrumentation disponible sur le site web de support de Dell à l'adresse support.dell.com. Gestion de l'alimentation L'ordinateur peut être configuré...
  • Page 39 • Mise en veille prolongée : Réduit la consommation d'énergie à un niveau minimal en inscrivant toutes les données de la mémoire système sur un disque dur, puis en coupant l'alimentation du système. L'éveil de l'ordinateur depuis la mise en veille prolongée redémarre l'ordinateur et restaure les données enregistrées dans la mémoire du système.
  • Page 40 Le tableau suivant répertorie les états de veille et les méthodes permettant de réactiver l'ordinateur : Mode de mise en veille Méthodes de réactivation Veille • Appui sur le bouton d'alimentation • Mise en route automatique • Déplacement de la souris ou appui sur un bouton •...

  • Page 41: A Propos Des Configurations Raid

    Il existe plusieurs configurations RAID adaptées à différents types d'utilisation. Votre ordinateur Dell Precision est compatible avec les configurations RAID 0, RAID 1, RAID 5 ou RAID 10 aussi appelé RAID 1+0. La configuration RAID 0 est recommandée pour les programmes hautes performances, alors que la configuration RAID 1 est conseillée aux utilisateurs soucieux d'obtenir un haut niveau d'intégrité...

  • Page 42: Raid 0

    RAID 0 AVIS : Une configuration RAID 0 n'assure aucune redondance des données, une panne sur un disque conduit donc à la perte de toutes les données. Pour protéger vos données avec une configuration RAID 0, effectuez des sauvegardes régulières. Le RAID 0 utilise une méthode de stockage appelée «data striping»...

  • Page 43: Raid 1

    RAID 1 La configuration RAID 1 utilise une technique de redondance des données appelée mise en miroir pour améliorer l'intégrité des données. Quand des données sont écrites sur le disque primaire, ces données sont aussi dupliquées ou mises en miroir sur le deuxième disque de la configuration. Le RAID 1 met l'accent sur la protection des données, au détriment des temps de réponse.

  • Page 44: Raid 5

    RAID 5 Le RAID 5 utilise une technique de stockage par dispersion des données, appelée parité des données. Lorsque les données sont écrites sur le disque principal, elles sont dupliquées sur au moins trois autres disques. Contrairement à la configuration RAID 1, qui écrit les données sur un autre volume faisant office de miroir, la configuration RAID 5 procède par incréments et écrit les données de chaque segment sur divers disques.

  • Page 45: Raid 10 (1+0)

    RAID 10 (1+0) La configuration RAID 10, aussi appelée RAID 1+0, utilise une technique de répartition des données appelée parité. Lorsque les données sont écrites sur le disque principal, elles sont dupliquées sur quatre autres disque. Contrairement à la configuration RAID 1, qui écrit les données sur un autre volume faisant office de miroir, la configuration RAID 10 procède par incréments et écrit les données de chaque segment sur divers disques.

  • Page 46: Activation De La Configuration Raid Sur L'ordinateur

    Activation de la configuration RAID sur l'ordinateur Il est possible que vous souhaitiez utiliser une configuration RAID alors que vous n'avez pas demandé cette option lorsque vous avez acheté l'ordinateur. Pour pouvoir utiliser une configuration RAID, vous devez avoir installé au préalable au moins deux disques durs.

  • Page 47: Configuration Du Mode Raid À L'aide De L'utilitaire Intel ® Raid Option Rom

    ® Configuration du mode RAID à l'aide de l'utilitaire Intel RAID Option ROM REMARQUE : Même si n'importe quelle taille de disque permet de créer une configuration RAID avec l'utilitaire Intel RAID Option ROM, dans l'idéal les disques doivent être de même taille. En configuration RAID 0, la taille de la configuration correspondra à...
  • Page 48 9 Appuyez sur <Entrée> pour créer le volume. 10 Appuyez sur <y> pour confirmer la création du volume RAID. 11 Confirmez que la configuration de volume qui s'affiche dans l'écran principal de l'utilitaire Intel RAID Option ROM est correcte. 12 Sélectionnez Exit (Quitter) à l'aide des touches fléchées vers le haut et vers le bas, puis appuyez sur <Entrée>.
  • Page 49 Création d'une configuration RAID 5 1 Activez le mode RAID sur l'ordinateur (voir «Activation du mode RAID sur l'ordinateur» à la page 46). 2 Appuyez sur <Ctrl><i> lorsque le système vous y invite pour accéder à l'utilitaire Intel RAID Option ROM. 3 Sélectionnez Create RAID Volume (Créer un volume RAID) à...
  • Page 50 5 Sélectionnez RAID10(Mirror) (RAID10 [Miroir]) à l'aide des touches fléchées vers le haut et vers le bas, puis appuyez sur <Entrée>. 6 Appuyez sur les touches fléchées vers le haut et vers le bas, ainsi que sur la barre d'espacement pour sélectionner les quatre disques à inclure dans le volume, puis appuyez sur <Entrée>.

  • Page 51: Configuration Du Mode Raid À L'aide De Intel Matrix Storage Manager

    Configuration du mode RAID à l'aide de Intel Matrix Storage Manager Si vous possédez déjà un disque dur sur lequel le système d'exploitation est installé et souhaitez ajouter un second disque dur, puis reconfigurer les deux disques pour former un volume RAID sans perdre le système d'exploitation ou les données, vous devez utiliser l'option de migration appropriée à...
  • Page 52 Création d'une configuration RAID 1 REMARQUE : Lorsque vous effectuez cette opération, toutes les données présentes sur les disques RAID sont perdues. 1 Activez le mode RAID sur l'ordinateur (voir «Activation du mode RAID sur l'ordinateur» à la page 46). 2 Cliquez sur Démarrer, Tous les programmes→...
  • Page 53 REMARQUE : Si l'option de menu Actions n'apparaît pas, cela signifie que vous n'avez pas encore activé le mode RAID sur l'ordinateur. 3 Dans le menu Actions, sélectionnez Create RAID Volume (Créer un volume RAID) pour lancer l'assistant. 4 Cliquez sur Suivant dans le premier écran. 5 Vérifiez le nom du volume, sélectionnez le niveau RAID 5 et cliquez sur Suivant pour poursuivre.

  • Page 54: Migration Vers Une Configuration Raid De Niveau 0

    6 Dans l'écran Select Volume Location (Sélectionner l'emplacement du volume), cliquez sur le premier disque dur servant à créer le volume RAID 10, puis cliquez sur la touche fléchée vers la droite. Cliquez sur trois disques durs supplémentaires jusqu'à ce que quatre disques apparaissent dans la fenêtre Selected (Sélectionné), puis cliquez sur Suivant.
  • Page 55 REMARQUE : Si l'option de menu Actions n'apparaît pas, cela signifie que vous n'avez pas encore activé le mode RAID sur l'ordinateur 3 Dans le menu Actions, sélectionnez Create RAID Volume From Existing Hard Drive (Créer un volume RAID à partir d'un disque dur existant) pour lancer l'Assistant Migration.

  • Page 56: Migration Vers Une Configuration Raid De Niveau 1

    Migration vers une configuration RAID de niveau 1 1 Activez le mode RAID sur l'ordinateur (voir «Activation du mode RAID sur l'ordinateur» à la page 46). 2 Cliquez sur Démarrer, pointez sur Tous les programmes→ Intel(R) Matrix Storage Manager→ Intel Matrix Storage Console pour lancer Intel Storage Utility.

  • Page 57: Migration Vers Une Configuration Raid De Niveau 5

    Migration vers une configuration RAID de niveau 5 1 Activez le mode RAID sur l'ordinateur (voir «Activation du mode RAID sur l'ordinateur» à la page 46). 2 Cliquez sur Démarrer, pointez sur Tous les programmes→ Intel(R) Matrix Storage Manager→ Intel Matrix Storage Console pour lancer Intel Storage Utility.

  • Page 58: Migration Vers Une Configuration Raid 10

    Migration vers une configuration RAID 10 1 Activez le mode RAID sur l'ordinateur (voir «Activation du mode RAID sur l'ordinateur» à la page 46). 2 Cliquez sur Démarrer, pointez sur Tous les programmes→ Intel(R) Matrix Storage Manager→ Intel Matrix Storage Console pour lancer Intel Storage Utility.

  • Page 59: Création D'un Disque De Rechange

    Création d'un disque de rechange Il est possible de créer un disque de rechange avec une configuration RAID 1. Ce disque ne sera pas reconnu par le système d'exploitation, mais vous pourrez le voir dans le Gestionnaire de disques ou dans l'utilitaire Intel RAID Option ROM.
  • Page 60 A propos des configurations RAID...

  • Page 61: Configuration De Votre Ordinateur

    Pour passer du mode tour en mode bureau ou inversement, vous devez utiliser un kit en option disponible auprès de Dell. Pour plus d'informations sur la commande de produits auprès de Dell, voir «Informations sur les produits» à la page 274. REMARQUE : En mode tour, cet ordinateur accepte un lecteur 3,5 pouces à...

  • Page 62: Passage Du Mode Bureau Au Mode Tour

    Passage du mode bureau au mode tour 1 Retirez le lecteur de disquette ou de carte media installé en procédant comme indiqué dans «Dépose d'un lecteur de disquette ou d'un lecteur de carte (mode bureau)» à la page 234, puis réinstallez le lecteur de disquette ou de carte media en procédant comme indiqué...
  • Page 63 • Laissez un dégagement d'au moins 10,2 cm (4 po) de tous les côtés de l'ordinateur comportant des prises d'air pour assurer le débit d'air nécessaire pour une ventilation correcte. • Si votre ordinateur est installé dans un coin ou sous un bureau, laissez un dégagement minimum de 5,1 cm (2 po) de l'arrière de l'ordinateur au mur pour permettre un débit d'air suffisant pour une ventilation correcte.
  • Page 64 • N'installez pas votre ordinateur dans un caisson sans circulation d'air. La limitation de la circulation d'air peut entraîner une surchauffe de votre ordinateur qui aurait une influence sur ses performances. Configuration de votre ordinateur...

  • Page 65: Transfert D'informations Vers Un Nouvel Ordinateur

    REMARQUE : Pour plus d'informations sur le transfert de données, recherchez dans support.dell.com le document n° 154781 (What Are The Different Methods To Transfer Files From My Old Computer To My New Dell™ Computer Using the ® ® Microsoft Windows XP Operating System ?).
  • Page 66 Assistant de Transfert de fichiers et de paramètres (avec le support Operating System) REMARQUE : L'assistant de Transfert de fichiers et de paramètres désigne l'ordinateur source depuis lequel les données doivent être transférées comme ancien ordinateur, et l'ordinateur destination vers lequel les données seront transférées comme nouvel ordinateur.
  • Page 67 R A N S F E R T D E S D O N N É E S V E R S L O R D I N A T E U R D E D E S T I N A T I O N 1 Passez à...

  • Page 68: Microsoft Windows Vista

    3 Cliquez sur Parcourir... et trouvez fastwiz sur le disque de l'assistant, puis cliquez sur OK. 4 Sous De quel ordinateur s'agit-il ?, cliquez sur Ancien ordinateur, puis cliquez sur Suivant. 5 Sous Sélectionner une méthode de transfert, cliquez sur la méthode de transfert de votre choix, puis cliquez sur Suivant.

  • Page 69: Périphériques De Protection Contre Les Surtensions Électriques

    Périphériques de protection contre les surtensions électriques Plusieurs périphériques peuvent vous protéger contre les fluctuations de la tension et les pannes d'alimentation : • Protecteurs de surtension • Filtres de ligne • Onduleurs Protecteurs de surtension Les protecteurs de surtension et les rampes d'alimentation équipées d'une protection contre la surtension réduisent les risques d'endommagement de votre ordinateur provoqués par les pointes de tension pouvant survenir au cours d'un orage électrique ou après une coupure de courant.

  • Page 70: Onduleurs

    Onduleurs AVIS : Une baisse de tension pendant l'enregistrement des données sur le disque dur peut provoquer une perte de données ou la corruption du fichier. REMARQUE : Pour optimiser le temps de fonctionnement de la batterie, connectez uniquement votre ordinateur à un onduleur. Connectez les autres périphériques, tels que l'imprimante, à...

  • Page 71: Sécurité De Votre Ordinateur

    Sécurité de votre ordinateur Détection d'une intrusion dans le châssis REMARQUE : Si le mot de passe administrateur est activé, vous devez le connaître pour réinitialiser le paramètre Chassis Intrusion (Intrusion dans le châssis). La fonction de détection d'intrusion de châssis détecte quand l'ordinateur a été...

  • Page 72: Câble De Sécurité Antivol

    Votre ordinateur n'est pas livré avec un câble de sécurité antivol. Un câble de sécurité antivol est un dispositif antivol vendu dans le commerce. Pour utiliser le câble antivol, fixez-le au port de câble de votre ordinateur Dell. Pour plus d'informations, reportez-vous aux instructions fournies avec le dispositif.

  • Page 73: Mots De Passe

    Mots de passe Les mots de passe évitent les accès non autorisés à votre ordinateur. Respectez les recommandations suivantes pour les mots de passe : • Choisissez un mot de passe qui soit facile à retenir, mais qui ne soit pas facile à...

  • Page 74: Utilisation D'un Mot De Passe Principal (Système)

    Certains disques durs n'assurent pas la prise en charge des mots de passe de disque dur. Si vous oubliez un de vos mots de passe, prenez contact avec Dell (voir «Pour prendre contact avec Dell» à la page 277). Pour votre protection, les équipes de support de Dell vous demanderont une preuve d'identité...

  • Page 75: Utilisation D'un Mot De Passe D'administrateur

    Dell (voir «Pour prendre contact avec Dell» à la page 277).

  • Page 76: Tpm (Enabling Trusted Platform Module - Module De Plate-Forme Approuvée)

    Archivage et restauration du fichier d'aide du Centre de sécurité EMBASSY. Si ces sauvegardes sont incomplètes, perdues ou endommagées, Dell sera dans l'impossibilité de vous aider à restaurer les données chiffrées. Sécurité de votre ordinateur...

  • Page 77: Désactivation Et Activation De Tpm

    Désactivation et activation de TPM 1 Accédez au programme de configuration du système (voir «Accès au programme de configuration du système» à la page 83). 2 Utilisez les flèches haut et bas pour sélectionner Security (Sécurité), puis appuyez sur <Entrée>. 3 Utilisez les flèches haut et bas pour sélectionner TPM Security (Sécurité...

  • Page 78: Logiciel De Gestion De Sécurité

    Un logiciel de suivi d'ordinateur peut permettre de localiser votre ordinateur en cas de perte ou de vol. Ce logiciel est en option et peut être acheté lors de la commande de votre ordinateur Dell. REMARQUE : Le logiciel de suivi d'ordinateur peut ne pas être disponible dans certains pays.
  • Page 79 • Prenez contact avec le service clientèle Dell pour signaler la perte de l'ordinateur. Vous devez fournir le numéro d'étiquette de service de l'ordinateur, le numéro de la plainte, ainsi que le nom, l'adresse et le numéro de téléphone du poste de police auquel vous avez signalé...
  • Page 80 Sécurité de votre ordinateur...

  • Page 81: Nettoyage De Votre Ordinateur

    Nettoyage de votre ordinateur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du Ordinateur, clavier et moniteur PRÉCAUTION : Débranchez l'ordinateur de la prise électrique avant de le nettoyer.

  • Page 82: Lecteur De Disquette

    4 Nettoyez les rouleaux dans la cavité de la bille avec un coton-tige légèrement imbibé d'alcool isopropylique. 5 Vérifiez le centrage des rouleaux dans leurs logements, si nécessaire. Assurez-vous que le coton-tige n'a pas laissé de peluches sur les rouleaux. 6 Remettez en place la bille et l'anneau de retenue, puis tournez ce dernier dans le sens des aiguilles d'une montre pour le remettre en place.

  • Page 83: Programme De Configuration Du Système

    Accès au programme de configuration du système 1 Allumez votre ordinateur (ou redémarrez-le). 2 Lorsque le logo DELL s'affiche, appuyez immédiatement sur <F2>. REMARQUE : Une panne de clavier peut apparaître si une touche de clavier est maintenue enfoncée trop longtemps.

  • Page 84: Ecrans De Configuration Du Système

    Ecrans de configuration du système L'écran du programme de configuration du Système affiche les informations en cours ou modifiables relatives à la configuration de l'ordinateur. L'écran est divisé en trois zones : la liste des options, le champ des options actives et les fonctions des touches.

  • Page 85: Options Du Programme De Configuration Du Système

    Options du programme de configuration du système REMARQUE : Selon votre ordinateur et les périphériques installés, les éléments de cette section peuvent ne pas apparaître ou être légèrement différents de ceux mentionnés ici. Système System Info Donne des informations sur le système, par exemple nom de (Informations sur l'ordinateur, numéro de version et date du BIOS, étiquette de le système)
  • Page 86 Drives (Lecteurs) Lecteur de disquette Active et désactive le ou les lecteurs de disquette reliés à l'ordinateur et définit les droits d'accès en lecture à ces lecteurs. (Par défaut Interne) • Off (désactivé) — Tous les lecteurs de disquette sont désactivés. •...
  • Page 87 Onboard Devices (Périphériques intégrés) Integrated NIC Active ou désactive le contrôleur d'interface réseau (NIC) intégré. (Carte réseau • Off (Désactivé) — La carte réseau intégrée est désactivée. intégrée) • On (Activé) — La carte réseau intégrée est activée. (Par défaut On •...
  • Page 88 Rear Dual USB Active ou désactive les deux ports USB arrière. (Double USB • Off (Désactivé) — Le groupe de ports USB est désactivé. arrière) • On (Activé) — Le groupe de ports USB est activé. (Par défaut On [Activé]) Front USB (USB Active ou désactive les ports USB avant.
  • Page 89 Vidéo Primary Video Indique le contrôleur vidéo considéré comme primaire quand (Contrôleur vidéo le système comporte deux contrôleurs. principal) • PCI — Utilise le contrôleur vidéo PCI. (Par défaut PEG) • PEG — Utilise le contrôleur vidéo PCI Express Graphics. REMARQUE : Ce réglage n'est applicable que quand il y a deux contrôleurs vidéo.
  • Page 90 HDD Acoustic Indique les performances et les niveaux de bruit acoustique de Mode (Mode fonctionnement du disque dur. acoustique du • Bypass — Ne rien faire (nécessaire pour les anciens disques). disque dur) • Quiet (Silencieux) — Le disque dur fonctionne en mode le (Par défaut plus silencieux.
  • Page 91 Password Changes Contrôle l'interaction entre le mot de passe du système et le (Modifications de mot de passe d'administrateur. mot de passe) • Unlocked (Déverrouillé) — Le mot de passe système peut être (Par défaut modifié ou supprimé sans connaître le mot de passe Unlocked d'administrateur.
  • Page 92 Execute Disable Active ou désactive la technologie de protection de mémoire (Désactivation par désactivation d'exécution. d'exécution) • Off (Désactivé) — Technologie de protection de mémoire (Par défaut On par désactivation d'exécution désactivée. [Activé]) • On (Activé) — Technologie de protection de mémoire par désactivation d'exécution activée.
  • Page 93 Auto Power On Indique quand utiliser le réglage Auto Power Time (heure de (Mise sous tension mise sous tension automatique) pour allumer l'ordinateur. automatique) • Off (Désactivé) — Ne pas utiliser le réglage Auto Power Time. (Par défaut Off • Everyday (Tous les jours) — Allume l'ordinateur tous les jours [Désactivé]) à...
  • Page 94 Remote Wake Up Indique si l'ordinateur peut être allumé lors de la réception d'un (Eveil système signal d'éveil réseau. à distance) • Off (Désactivé) — La carte réseau ne peut pas éveiller le système. (Par défaut Off • On (Activé) — La carte réseau peut éveiller le système. [Désactivé]) •...
  • Page 95 Maintenance Service Tag Affiche l'étiquette de service de l'ordinateur. (Numéro de service) ASF Mode (Mode Active ou désactive le mécanisme de gestion ASF. ASF) • Off (Désactivé) — Toutes les fonctionnalités ASF sont (Par défaut Off désactivées. [Désactivé]) • On (Activé) — Toutes les fonctionnalités ASF 2,0 (RMCP) sont activées.
  • Page 96 POST Behavior (Comportement de l'autotest de démarrage) Fastboot (Amorçage Active ou désactive l'option d'accélération de la procédure de rapide) démarrage en évitant certains tests de compatibilité. (Par défaut On • Off (Désactivé) — N'éviter aucune étape dans la procédure de [Activé]) démarrage.

  • Page 97: Boot Sequence (Séquence D'amorçage)

    Boot Sequence (Séquence d'amorçage) La séquence de démarrage indique l'ordre des périphériques sur lesquels l'ordinateur tente de s'amorcer quand il essaie de trouver un système d'exploitation. REMARQUE : Un message d'erreur n'apparaît qu'après que l'ordinateur ait tenté de démarrer depuis chaque périphérique de la séquence d'amorçage sans trouver de système d'exploitation.

  • Page 98: Modification De La Séquence D'amorçage Pour Un Démarrage

    Vous pouvez modifier la séquence d'amorçage pour un seul démarrage, par exemple pour demander à l'ordinateur de démarrer sur le lecteur optique de façon à exécuter le programme Dell Diagnostics du disque Drivers and Utilities, avant de démarrer sur le disque dur après l'achèvement des diagnostics. Vous pouvez aussi démarrer votre ordinateur sur un périphérique USB, par exemple...

  • Page 99: Modification De La Séquence D'amorçage Pour Tous Les Démarrages Ultérieurs

    Modification de la séquence d'amorçage pour tous les démarrages ultérieurs 1 Accédez au programme de configuration du système (voir «Accès au programme de configuration du système» à la page 83). 2 Utilisez les touches fléchées pour sélectionner l'option de menu Boot Sequence (Séquence d'amorçage) et appuyez sur <Entrée>...
  • Page 100 Programme de configuration du système...

  • Page 101: Effacement Des Mots De Passe Et Paramètres Cmos

    Effacement des mots de passe et paramètres CMOS Effacement des mots de passe PRÉCAUTION : Avant de commencer les procédures de cette section, suivez les Guide d'informations sur le produit consignes de sécurité fournies dans le document 1 Suivez les procédures de la section «Avant de commencer» à la page 153. 2 Retirez le capot de l'ordinateur (voir «Dépose du capot de l'ordinateur»...

  • Page 102: Effacement Des Paramètres Cmos

    6 Branchez votre clavier et souris, puis branchez votre ordinateur et votre moniteur aux prises électriques et allumez-les. 7 Après l'apparition du bureau de Microsoft Windows, éteignez l'ordinateur. REMARQUE : Vérifiez que l'ordinateur est éteint et n'est pas en mode de gestion d'énergie.

  • Page 103: Mise À Jour Flash Du Bios

    1 Allumez l'ordinateur. 2 Trouvez le fichier de mise à jour du BIOS pour votre ordinateur sur le site de support Dell à l'adresse support.dell.com. 3 Cliquez sur Télécharger maintenant pour télécharger le fichier. 4 Si la fenêtre Export Compliance Disclaimer apparaît, cliquez sur Yes, I Accept this Agreement (Oui, j'accepte le contrat).
  • Page 104 Effacement des mots de passe et paramètres CMOS...

  • Page 105: Outils De Dépannage

    Outils de dépannage Voyants d'alimentation PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du Le voyant d'alimentation à l'avant de l'ordinateur s'allume et clignote ou reste allumé, selon l'état : •...

  • Page 106: Voyants De Diagnostic

    • Si le voyant d'alimentation est orange fixe, un périphérique est défectueux ou mal installé. – Retirez puis réinstallez les modules de mémoire (voir «Mémoire» à la page 168). – Retirez puis réinstallez toutes les cartes (voir «Cartes» à la page 174). •...
  • Page 107 BIOS ; l'ordinateur est BIOS, attendez que la récupération soit en mode Récupération. terminée et redémarrez l'ordinateur. • Si le problème persiste, contactez Dell (voir «Pour prendre contact avec Dell» à la page 277). Panne possible du • Réinstallez le processeur (voir processeur.
  • Page 108 174). • Le cas échéant, installez une carte graphique au fonctionnement connu dans votre ordinateur. • Si le problème persiste, contactez Dell (voir «Pour prendre contact avec Dell» à la page 277). Panne possible du • Réinstallez correctement tous les lecteur de disquette câbles d'alimentation et les câbles de...
  • Page 109 • Dans la mesure du possible, installez des modules de même type (voir «Mémoire» à la page 168). • Si le problème persiste, contactez Dell (voir «Pour prendre contact avec Dell» à la page 277). Panne possible de Contactez Dell (voir «Pour prendre...
  • Page 110 «Restauration de votre système d'un élément matériel. d'exploitation» à la page 144. • Si le problème persiste, contactez Dell (voir «Pour prendre contact avec Dell» à la page 277). Panne possible d'une Déterminez s'il existe un conflit en carte d'extension.

  • Page 111: Codes Sonores

    à la page 83) pour vous assurer que la séquence d'amorçage est correcte pour les périphériques installés sur votre ordinateur. • Si le problème persiste, contactez Dell (voir «Pour prendre contact avec Dell» à la page 277). Codes sonores L'ordinateur peut émettre une série de signaux sonores lors du démarrage.
  • Page 112 2 Exécutez Dell Diagnostics pour identifier la cause (voir «Dell Diagnostics» à la page 116). Code Cause 2 courts, 1 long Erreur de somme de contrôle de BIOS 1 long, 3 courts, Erreur de mémoire 2 courts 1 court Touche F12 enfoncée...

  • Page 113: Messages Système

    E T C O N T A C T E Z L E S U P P O R T T E C H N I Q U E E L L achever son programme d'amorçage trois fois consécutives pour la même erreur (voir «Pour prendre contact avec Dell» à la page 277 pour de l'aide). Outils de dépannage...
  • Page 114 R R E U R D E S O M M E D E C O N T R Ô L E mère ou pile d'horloge temps réel faible. Remplacez la pile (voir «Repose de la pile» à la page 259 ou voir «Pour prendre contact avec Dell» à la page 277 pour obtenir une assistance).

  • Page 115: Self Monitoring System

    H O R L O G E Une puce sur la carte système peut être défectueuse, ou autre panne de carte mère (voir «Pour prendre contact avec Dell» à la page 277 pour de l'aide). ) — SYSTEM DISK OR DISK ERROR RREUR DISQUE OU DISQUE NON SYSTÈME...

  • Page 116: Dell Diagnostics

    Si vous rencontrez un problème avec votre ordinateur, procédez aux vérifications décrites dans la section Problèmes de blocage et problèmes logiciels (voir «Dépannage» à la page 121) et exécutez Dell Diagnostics avant de contacter Dell pour obtenir une assistance. Vous pouvez exécuter Dell Diagnostics depuis le disque dur ou depuis le disque Drivers and Utilities.
  • Page 117 4 Sur le Main Menu (Menu principal) de Dell Diagnostics, cliquez avec le bouton gauche de la souris ou appuyez sur <Tab> puis sur <Entrée> pour sélectionner le test à exécuter (voir «Menu principal de Dell Diagnostics»...
  • Page 118 Diagnostics for ResourceCD (graphical user interface) [Diagnostics Dell pour le ResourceCD (interface graphique)]. 9 Sur le Main Menu (Menu principal) de Dell Diagnostics, cliquez avec le bouton gauche de la souris ou appuyez sur <Tab> puis sur <Entrée> pour sélectionner le test à exécuter (voir «Menu principal de Dell Diagnostics»...

  • Page 119: Menu Principal De Dell Diagnostics

    Notez le code d'erreur et la description du problème exactement tels qu'ils apparaissent et suivez les instructions à l'écran. Si vous ne pouvez pas résoudre le problème, prenez contact avec Dell (voir «Pour prendre contact avec Dell» à la page 277).
  • Page 120 (Test personnalisé seulement) Dell Diagnostics obtient des informations de configuration de tous les périphériques à partir du programme de configuration du système, de la mémoire et de divers tests internes et les affiche dans la liste des périphériques, dans le volet gauche de l'écran.

  • Page 121: Dépannage

    (voir «Repose de la pile» à la page 259). Si la pile ne fonctionne toujours pas correctement, contactez Dell (voir «Pour prendre contact avec Dell» à la page 277).

  • Page 122: Problèmes De Lecteur

    X É C U T E Z L E D É P A N N E U R D E S C O N F L I T S M A T É R I E L S conflits matériels» à la page 115. — Voir «Dell Diagnostics» à la page 116. X É C U T E Z...

  • Page 123: Problèmes D'écriture Vers Un Lecteur Optique

    Problèmes d'écriture vers un lecteur optique — Le lecteur optique doit recevoir un flux régulier E R M E Z T O U S L E S P R O G R A M M E S de données pendant la gravure. Si le flux est interrompu, une erreur peut se produire. Fermez tous les programmes avant de lancer l'écriture sur le lecteur.
  • Page 124 ® — É R I F I E Z L E S P A R A M È T R E S D E S É C U R I T É D E I C R O S O F T U T L O O K X P R E S S Si vous n'arrivez pas à...

  • Page 125: Messages D'erreur

    Windows Vista : → Panneau de configuration→ Matériel et audio→ Démarrer Cliquez sur Options de modem et téléphonie→ Modems. Cliquez sur le port COM de votre modem→ Propriétés→ Diagnostics→ Interroger le modem pour vérifier que le modem communique avec Windows. Si toutes les commandes reçoivent des réponses, le modem fonctionne correctement.

  • Page 126: Problèmes De Périphérique Ieee 1394

    E X P L O I T A T I O N I N T R O U V A B L E Contactez Dell (voir «Pour prendre contact avec Dell» à la page 277). Problèmes de périphérique IEEE 1394 PRÉCAUTION :...

  • Page 127: Problèmes De Clavier

    I V O U S R E N C O N T R E Z D E S P R O B L È M E S A V E C U N P É R I P H É R I Q U E F O U R N I — Contactez Dell (voir «Pour prendre contact avec Dell» à la page 277). P A R...

  • Page 128: L'ordinateur Ne Répond Plus

    L'ordinateur ne répond plus AVIS : Vous pouvez perdre des données si vous n'arrivez pas à arrêter correctement le système d'exploitation. — Si vous n'obtenez aucune réponse lorsque vous appuyez T E I G N E Z L O R D I N A T E U R sur une touche du clavier ou lorsque vous déplacez la souris, appuyez sur le bouton d'alimentation et maintenez-le enfoncé...

  • Page 129: Un Écran Bleu Uni Apparaît

    → Panneau de configuration→ Tous les programmes→ Démarrer Cliquez sur Utiliser un programme ancien avec cette version de Windows. Dans l'écran d'accueil, cliquez sur Suivant. Suivez les instructions qui s'affichent à l'écran. Un écran bleu uni apparaît Si vous n'obtenez aucune réponse lorsque vous —...

  • Page 130: Problèmes De Souriss

    • Réinstallez les modules de mémoire (voir «Mémoire» à la page 168) pour vous assurer que votre ordinateur communique correctement avec la mémoire. • Exécutez Dell Diagnostics (voir «Dell Diagnostics» à la page 116). — I V O U S R E N C O N T R E Z D A U T R E S P R O B L È...

  • Page 131: Problèmes De Réseau

    — É R I F I E Z L E S P A R A M È T R E S D E L A S O U R I S Windows XP : Cliquez sur Démarrer→ Panneau de configuration→ Souris. Réglez les paramètres selon les besoins.
  • Page 132 — L'ordinateur est éteint ou n'est pas I L E V O Y A N T D A L I M E N T A T I O N E S T É T E I N T sur alimentation secteur. •...

  • Page 133: Problèmes D'imprimante

    Problèmes d'imprimante PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du REMARQUE : Si vous avez besoin d'une assistance technique pour votre imprimante, contactez le fabricant. —...

  • Page 134: Problèmes De Scanner

    Problèmes de scanner PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du REMARQUE : Si vous avez besoin d'une assistance technique pour votre scanner, contactez le fabricant. —...

  • Page 135: Problèmes De Son Et De Haut-Parleurs

    Problèmes de son et de haut-parleurs PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du Les haut-parleurs n'émettent aucun son REMARQUE : Le réglage du volume des lecteurs MP3 ou autre support peut annuler l'effet du paramètre de volume de Windows.

  • Page 136: Incidents Liés À L'affichage Et Au Moniteur

    ; mais cette carte est nécessaire pour le dépannage. Si vous retirez la carte, rangez-la en lieu sûr. Pour plus d'informations sur votre carte graphique, consultez support.dell.com. L'écran est vide REMARQUE : Pour les procédures de dépannage, consultez la documentation du...

  • Page 137: L'écran Est Difficilement Lisible

    L'écran est difficilement lisible — É R I F I E Z L A C O N N E X I O N D U C Â B L E D U M O N I T E U R •...

  • Page 138: La Qualité De L'image 3D Est Insuffisante

    P U I S R É G L E Z L A L U M I N O S I T É E T L E — Si le moniteur fonctionne, la ou les cartes graphiques peuvent être C O N T R A S T E défectueuses. Contactez Dell (voir «Pour prendre contact avec Dell» à la page 277). Dépannage...

  • Page 139: Réinstallation Du Logiciel

    Réinstallation du logiciel Pilotes Qu'est-ce qu'un pilote ? Un pilote est un programme qui contrôle un périphérique, une imprimante, une souris ou un clavier par exemple. Tous les périphériques nécessitent un pilote. Un pilote sert d'interprète entre le périphérique et tout autre programme qui l'utilise.

  • Page 140: Réinstallation Des Pilotes Et Utilitaires

    Réinstallation des pilotes et utilitaires AVIS : Le site web de support Dell à l'adresse support.dell.com et votre disque Drivers and Utilities fournissent les pilotes appropriés à votre ordinateur Dell. Si vous installez des pilotes obtenus auprès d'autres sources, il est possible que l'ordinateur ne fonctionne pas correctement.
  • Page 141 Utilisation de la fonction Restauration des pilotes de périphériques de Windows Si un problème apparaît sur votre ordinateur après avoir installé ou mis à jour le pilote, utilisez la fonction Restauration des pilotes de périphériques de Windows pour remplacer le pilote par la version précédemment installée. Windows XP : 1 Cliquez sur Démarrer, puis sur Panneau de configuration.
  • Page 142 Utilisation du disque Drivers and Utilities Si un problème apparaît sur votre ordinateur après avoir installé ou mis à jour le pilote et que la restauration des pilotes ne résout pas le problème, réinstallez le pilote depuis le disque Drivers and Utilities. 1 Enregistrez et fermez tous les fichiers et quittez tous les programmes.
  • Page 143 Réinstallation manuelle des pilotes Après extraction des fichiers pilotes de votre disque dur comme indiqué dans la section ci-dessus, vous devrez peut-être mettre à jour le pilote manuellement. Windows XP : REMARQUE : Il est possible de mettre à jour manuellement les pilotes pour tout périphérique matériel installé...

  • Page 144: Restauration De Votre Système D'exploitation

    • Dell PC Restore de Symantec (disponible sous Windows XP) et Dell Factory Image Restore (disponible sous Windows Vista) restaure votre disque dur à l'état de fonctionnement dans lequel il était lorsque vous avez acheté...

  • Page 145: Utilisation De La Restauration Du Système Microsoft Windows

    Utilisation de la restauration du système Microsoft Windows Le système d'exploitation Windows propose la fonction Restauration du système qui vous permet de restaurer l'ordinateur à un état antérieur (sans répercussions sur les fichiers de données). La restauration du système peut être utile si des modifications dans le matériel, le logiciel ou les paramètres ont mis l'ordinateur dans un état de fonctionnement imprévu.

  • Page 146: Utilisation De Dell Pc Restore Et Dell Factory Image Restore

    Si possible, sauvegardez toutes les données avant de lancer ces options. N'utilisez PC Restore ou Dell Factory Image Restore que si la restauration du système n'a pas résolu votre problème de système d'exploitation.
  • Page 147 REMARQUE : Dell PC Restore de Symantec et Dell Factory Image Restore peuvent ne pas être disponibles dans certains pays ou sur certains ordinateurs. N'utilisez Dell PC Restore (Windows XP) ou Dell Factory Image Restore (Windows Vista) qu'en dernier ressort pour restaurer votre système d'exploitation.
  • Page 148 Dell PC Restore permet de restaurer votre disque dur à l'état où il se trouvait lors de l'achat de votre ordinateur. Nous vous recommandons de ne pas supprimer PC Restore de votre ordinateur, même s'il se révèle nécessaire de...
  • Page 149 Windows Vista : Dell Factory Image Restore 1 Allumez l'ordinateur. Quand le logo Dell logo apparaît, appuyez plusieurs fois sur <F8> pour accéder à la fenêtre Options de démarrage avancées de Vista. 2 Sélectionnez Réparer votre ordinateur. La fenêtre System Recovery Options [Options de réparation du système] apparaît.

  • Page 150: Utilisation Du Support Operating System

    Ne réinstallez donc pas Windows XP si un technicien de support Dell ne vous a pas demandé de le faire. 1 Enregistrez et fermez tous les fichiers et quittez tous les programmes.
  • Page 151 4 Redémarrez l'ordinateur. Lorsque le logo DELL s'affiche, appuyez immédiatement sur <F12>. REMARQUE : Si vous attendez trop longtemps et que le logo du système ® d'exploitation apparaît, patientez jusqu'à ce que le bureau de Microsoft ® Windows s'affiche ; éteignez alors votre ordinateur et faites une nouvelle tentative.
  • Page 152 Réinstallation du logiciel...

  • Page 153: Ajout Et Remplacement De Pièces

    à la page 153 et «Avant d'intervenir à l'intérieur de votre ordinateur» à la page 154. • Vous avez lu les consignes de sécurité du Guide d'information sur le produit Dell™. • Pour remplacer un composant ou pour l'installer, s'il est acheté séparément, effectuez la procédure de dépose en sens inverse.

  • Page 154: Avant D'intervenir À L'intérieur De Votre Ordinateur

    Seul un technicien d'entretien qualifié doit effectuer les réparations sur votre ordinateur. Les dommages causés par des interventions de maintenance non autorisées par Dell ne sont pas couverts par votre garantie. AVIS : Pour débrancher un câble, tirez sur le connecteur ou la languette de traction, et non pas sur le câble lui-même.

  • Page 155: Dépose Du Capot De L'ordinateur

    3 Débranchez toutes les lignes de téléphone ou câbles réseau de l'ordinateur. AVIS : Pour éviter d'endommager la carte système, veillez à retirer la batterie principale avant de réparer l'ordinateur. 4 Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur source d'alimentation.

  • Page 156: Vue Interne De Votre Ordinateur

    loquet du capot capot de l'ordinateur charnières du capot Vue interne de votre ordinateur REMARQUE : Si votre ordinateur est configuré en mode bureau, les lecteurs apparaissent différemment. Ajout et remplacement de pièces...
  • Page 157 bloc d'alimentation carte système baie de disque dur secondaire protecteur de ventilation du processeur baie de disque dur principale ventilateur de carte ventilateur du processeur baie de lecteurs 3,5 pouces baie de lecteurs 3,5 pouces baie de lecteurs 5,25 pouces baie de lecteurs 5,25 pouces bâti des lecteurs Ajout et remplacement de pièces...

  • Page 158: Composants De La Carte Système

    Composants de la carte système connecteur connecteurs pour support de pile d'alimentation module de mémoire (BATTERY) (12VPOWER) (DIMM_1, DIMM_2, DIMM_3, DIMM_4) connecteur du connecteur du panneau connecteurs SATA ventilateur des avant (SATA0, SATA1) modules de mémoire (FAN_MEM1) Ajout et remplacement de pièces...
  • Page 159 connecteur connecteurs SATA connecteur FlexBay d'alimentation (SATA2, SATA3, SATA4, (USB1) principal (POWER) SATA5) 10 cavalier de 11 connecteur d'intrusion 12 logement de carte réinitialisation de mot dans le châssis PCI (SLOT1) de passe (INTRUDER) (RTCRST_PSWD) 13 logement de carte PCI 14 logement de carte PCI 15 logement de carte Express x16 (SLOT2)

  • Page 160: Affectation Des Broches Du Connecteur D'alimentation Continue

    Affectation des broches du connecteur d'alimentation continue * Alimentation 375 W présentée Broche P1 du connecteur d'alimentation en CC 13 14 15 16 17 18 19 20 21 22 23 24 9 10 11 12 Ajout et remplacement de pièces...
  • Page 161 Numéro de broche Nom du signal Couleur de Section de câble câble +3,3 VDC Orange 18 AWG +3,3 VDC Orange 18 AWG Noir 18 AWG +5 VCC Rouge 18 AWG Noir 18 AWG +5 VCC Rouge 18 AWG Noir 18 AWG Gris 22 AWG +5 VFP...
  • Page 162 Broche P2 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG Noir Noir +12 VADC Jaune +12 VADC Jaune Broches P3 et P5 des connecteurs d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG +3,3 VCC Orange Noir...
  • Page 163 Numéro de broche Nom du signal Câble 22 AWG +5 VCC Rouge Noir Noir +12 VADC Jaune Broche P8, P9, P13 et P14 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 18 AWG +3,3 VCC Orange Noir +5 VCC Rouge...
  • Page 164 Broche P12 du connecteur d'alimentation en CC Numéro de broche Nom du signal Câble 18 +12 VBDC Blanc +12 VBDC Blanc +12 VBDC Blanc Noir Noir Noir Broche P15 du connecteur d'alimentation en CC (alimentation 525 W seulement) Numéro de broche Nom du signal Câble 18 +12 VCDC Bleu/blanc...

  • Page 165: Dépose Du Panneau Avant

    Dépose du panneau avant PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153.

  • Page 166: Commutateur D'intrusion Du Châssis

    Commutateur d'intrusion du châssis Dépose du commutateur d'intrusion du châssis PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153. 2 Déposez le capot de l'ordinateur (voir «Dépose du capot de l'ordinateur»...

  • Page 167: Repose Du Commutateur D'intrusion Du Châssis

    Repose du commutateur d'intrusion du châssis PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153.

  • Page 168: Mémoire

    «Caractéristiques» à la page 29. AVIS : Avant d'installer de nouveaux modules de mémoire, téléchargez le BIOS le plus récent pour l'ordinateur, à partir du site support.dell.com. Présentation de la mémoire • Les modules de mémoire doivent être installés par paires identiques (taille de la mémoire, vitesse et technologie).
  • Page 169 été fournis par Dell. Si possible, évitez d'associer un module d'origine avec un module neuf. Vous devez installer les modules d'origine par paires, dans les connecteurs DIMM_1 et DIMM_2 ou DIMM_3 et DIMM_4.

  • Page 170: Dépose D'un Module De Mémoire

    REMARQUE : La totalité de la plage mémoire de 8 Go est accessible aux systèmes d'exploitation 64 bits. Les composants suivants nécessitent un espace d'adressage de mémoire : • ROM du système • APIC • Dispositifs PCI intégrés (tels que les connecteurs réseau), contrôleurs SAS et contrôleurs IEEE 1394 •...

  • Page 171: Installation D'un Module De Mémoire

    module de mémoire pinces de fixation (2) connecteur de module de mémoire Installation d'un module de mémoire PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du 1 Suivez les procédures décrites à...
  • Page 172 connecteur de module de mémoire pinces de fixation (2) (DIMM_1) connecteur de module de mémoire 4 Alignez l'encoche en bas du module mémoire sur la barre transversale dans le connecteur du module de mémoire. découpes (2) module de mémoire encoche barre transversale Ajout et remplacement de pièces...
  • Page 173 AVIS : Pour éviter d'endommager le module de mémoire, enfoncez-le dans le connecteur en appliquant une force égale à chaque extrémité. 5 Insérez le module dans le connecteur jusqu'à ce qu'il se mette en place. Si vous insérez le module correctement, les pinces de fixation s'enclenchent dans les découpes à...

  • Page 174: Cartes

    Certaines cartes plus encombrantes et consommant plus d'électricité (cartes graphiques PCI Express, par exemple) peuvent restreindre la possibilité d'utiliser d'autres cartes. Votre ordinateur Dell comporte les logements suivants pour cartes PCI et PCI Express : •...

  • Page 175: Cartes Pci

    Cartes PCI Dépose d'une carte PCI PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153.
  • Page 176 4 Appuyez sur la languette d'arrêt du capot de maintien de carte et faites pivoter le capot pour l'ouvrir. REMARQUE : Vous pouvez retirer le capot de maintien de carte, si nécessaire, et le mettre de côté. languette d'arrêt capot de maintien de carte porte de maintien de carte 5 Si nécessaire, déconnectez les câbles branchés sur la carte.
  • Page 177 6 Reposez le capot de maintien de carte s'il a été déposé. 7 Fermez le capot de maintien de carte en l'enclenchant en position pour fixer la ou les cartes. Ajout et remplacement de pièces...
  • Page 178 languette d'arrêt capot de maintien de carte porte de maintien de carte 8 Fermez la porte de maintien de carte en l'enclenchant pour bloquer la ou les cartes. Ajout et remplacement de pièces...
  • Page 179 porte de maintien de carte languette d'arrêt 9 Reposez le capot de l'ordinateur (voir «Repose du capot de l'ordinateur» à la page 269). AVIS : Pour brancher un câble réseau, branchez-le d'abord sur le port ou le périphérique réseau, puis sur l'ordinateur. 10 Branchez l'ordinateur et les périphériques sur le secteur, puis allumez-les.
  • Page 180 REMARQUE : Dell propose un kit pour cartes PCI Audigy II et IEEE 1394 incluant un connecteur IEEE 1394 frontal. Pour plus d'informations sur la connexion du câble au panneau d'E/S, voir «Panneau d'E/S» à la page 259.
  • Page 181 languette d'arrêt capot de maintien de carte porte de maintien de carte 5 Retirez la languette métallique pour libérer un connecteur de carte, si nécessaire. 6 Préparez la carte pour l'installation. Consultez la documentation fournie avec la carte pour des informations sur la façon de configurer une carte, d'effectuer les connexions internes, ou d'adapter la carte pour votre ordinateur.
  • Page 182 vis (2) support de deuxième disque dur 7 Placez la carte dans le connecteur, puis appuyez dessus fermement. Vérifiez que la carte est engagée à fond dans son logement, que le haut de la carte affleure la barre d'alignement et que l'encoche en haut de la carte s'engage autour du guide d'alignement.
  • Page 183 carte PCI barre d'alignement guide d'alignement languette métallique AVIS : N'acheminez pas les câbles des cartes au-dessus ou derrière les cartes. Les câbles acheminés au-dessus des cartes peuvent empêcher de fermer correctement le capot de l'ordinateur ou endommager l'équipement. 8 Connectez les câbles devant être reliés à la carte. Consultez la documentation fournie avec la carte pour plus d'informations sur le câblage approprié.
  • Page 184 11 Fermez le capot de maintien de carte en l'enclenchant en position pour fixer la ou les cartes. languette d'arrêt capot de maintien de carte porte de maintien de carte 12 Fermez la porte de maintien de carte en l'enclenchant pour bloquer la ou les cartes.
  • Page 185 porte de maintien de carte languette d'arrêt 13 Reposez le capot de l'ordinateur (voir «Repose du capot de l'ordinateur» à la page 269). AVIS : Pour brancher un câble réseau, branchez-le d'abord sur le port ou le périphérique réseau, puis sur l'ordinateur. 14 Branchez l'ordinateur et les périphériques sur le secteur, puis allumez-les.

  • Page 186: Cartes Pci Express

    Cartes PCI Express Dépose d'une carte PCI Express PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153.
  • Page 187 5 Appuyez sur la languette d'arrêt du capot de maintien de carte et faites pivoter le capot pour l'ouvrir. REMARQUE : Vous pouvez retirer le capot de maintien de carte, si nécessaire, et le mettre de côté. languette d'arrêt capot de maintien de carte porte de maintien de carte 6 Si nécessaire, déconnectez les câbles branchés sur la carte.
  • Page 188 7 Fermez le capot de maintien de carte en l'enclenchant en position pour fixer la ou les cartes. languette d'arrêt capot de maintien de carte porte de maintien de carte Ajout et remplacement de pièces...
  • Page 189 8 Reposez la vis dans la barre d'alignement. 9 Fermez la porte de maintien de carte. porte de maintien de carte barre d'alignement carte PCI Express 10 Reposez le capot de l'ordinateur (voir «Repose du capot de l'ordinateur» à la page 269). AVIS : Pour brancher un câble réseau, branchez-le d'abord sur le port ou le périphérique réseau, puis sur l'ordinateur.
  • Page 190 13 Mettez à jour les paramètres de configuration du système, si nécessaire. Si vous avez déposé une carte son, entrez dans le programme de configuration du système (voir «Accès au programme de configuration du système» à la page 83), sélectionnez Integrated Controller (Contrôleur intégré), puis modifiez le réglage sur On (Activé).
  • Page 191 languette d'arrêt porte de maintien de carte barre d'alignement guide d'alignement languette métallique 5 Appuyez sur la languette d'arrêt du capot de maintien de carte et faites pivoter le capot pour l'ouvrir. REMARQUE : Vous pouvez retirer le capot de maintien de carte, si nécessaire, et le mettre de côté.
  • Page 192 languette d'arrêt capot de maintien de carte porte de maintien de carte 6 Retirez la languette métallique pour libérer un connecteur de carte, si nécessaire. 7 Préparez la carte pour l'installation. Consultez la documentation fournie avec la carte pour des informations sur la façon de configurer une carte, d'effectuer les connexions internes, ou d'adapter la carte pour votre ordinateur.
  • Page 193 AVIS : N'acheminez pas les câbles des cartes au-dessus ou derrière les cartes. Les câbles acheminés au-dessus des cartes peuvent empêcher de fermer correctement le capot de l'ordinateur ou endommager l'équipement. 9 Connectez les câbles devant être reliés à la carte. Consultez la documentation fournie avec la carte pour plus d'informations sur le câblage approprié.
  • Page 194 languette d'arrêt capot de maintien de carte languettes d'arrêt (2) 13 Reposez la vis pour maintenir la carte PCI Express. 14 Fermez la porte de maintien de carte en l'enclenchant pour bloquer la ou les cartes. Ajout et remplacement de pièces...
  • Page 195 porte de maintien de carte barre d'alignement guide d'alignement carte PCI Express 15 Reposez le capot de l'ordinateur (voir «Repose du capot de l'ordinateur» à la page 269). AVIS : Pour brancher un câble réseau, branchez-le d'abord sur le port ou le périphérique réseau, puis sur l'ordinateur.

  • Page 196: Lecteurs

    17 Mettez à jour les paramètres de configuration du système, si nécessaire. Si vous avez installé une carte son, entrez dans le programme de configuration du système (voir «Accès au programme de configuration du système» à la page 83), sélectionnez Integrated Audio (Audio intégré), puis modifiez le réglage sur Off (Désactivé).
  • Page 197 *Un ventilateur supplémentaire peut être installé à cet endroit pour les ordinateurs dont la configuration comprend trois disques durs SAS. baie de lecteur 5,25 pouces baie de lecteur 5,25 pouces supérieure (peut recevoir un inférieure (peut recevoir un lecteur optique) lecteur optique ou un disque dur SATA supplémentaire) ventilateur supplémentaire...

  • Page 198: Configurations Des Lecteurs En Mode Bureau

    Configurations des lecteurs en mode bureau Configurations complètes possibles pour l'ordinateur : • Trois disques durs (deux SAS et un SATA, un SAS et deux SATA, ou trois SATA), un lecteur optique et un lecteur de disquette ou de carte •...

  • Page 199: Présentation Des Protections Métalliques (Présentes Dans Certaines Configurations De Lecteurs)

    à sa place. Si aucune protection métallique n'est installée dans ces baies, votre ordinateur risque de ne pas fonctionner correctement. Contactez Dell pour vous procurer des protections supplémentaires, le cas échéant (voir «Pour prendre contact avec Dell»...

  • Page 200: Consignes Générales D'installation

    Consignes générales d'installation Lorsque vous installez un lecteur, vous connectez deux câbles à l'arrière du lecteur : un câble d'alimentation en CC et un câble de données. Le câble d'alimentation continue est branché sur l'alimentation, l'autre extrémité du câble de données se branche sur une carte d'extension de la carte système. La plupart des connecteurs sont repérés pour assurer une insertion correcte (une encoche ou une broche manquante sur un connecteur correspond à...
  • Page 201 connecteurs des câbles de données SATA câble de données SATA connecteur de données SATA sur la carte système lecteur SATA Connecteurs des câbles de données SAS câble d'alimentation connecteur SAS lecteur SAS câble de données SAS connecteur SAS carte contrôleur SAS PCI Express (en option) Couleurs des câbles de lecteurs Périphérique Couleur...

  • Page 202: Disque Dur

    Disque dur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du PRÉCAUTION : Dans les configurations comprenant trois disques durs SAS, vous devez installer un ventilateur supplémentaire (voir «Installation d'un ventilateur supplémentaire»...
  • Page 203 câble SATA connecteur SATA0 connecteur SATA1 câble d'alimentation baie de disque dur secondaire disque dur dans la baie principale Pour retirer un disque dur SAS : Déconnectez le câble d'alimentation du disque SAS. Retirez le connecteur SAS du disque dur. Déconnectez le câble SAS de la carte contrôleur SAS.
  • Page 204 connecteur SAS de la carte connecteur SAS de la carte contrôleur SAS contrôleur SAS disque dur dans la baie secondaire disque dur dans la baie principale languettes bleues (2 sur chaque support de disque dur) 6 Appuyez simultanément sur les deux languettes bleues situées de chaque côté du support de disque dur, puis soulevez le lecteur pour l'extraire de la baie.

  • Page 205: Installation D'un Disque Dur Ou Ajout D'un Deuxième Disque Dur En Option (Mode Tour Ou Bureau)

    languettes bleues (2) baie de disque dur secondaire disque dur dans la baie principale Installation d'un disque dur Ajout d'un deuxième disque dur en option (mode tour ou bureau) 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153.
  • Page 206 lecteur support du disque dur AVIS : Si vous n'installez qu'un seul disque dur, placez-le dans la baie de lecteur principale. Si vous ajoutez un second disque dur, placez-le dans la baie de lecteur secondaire. 6 Faites glisser le disque dur dans la baie principale ou secondaire jusqu'à ce qu'il s'y enclenche.
  • Page 207 câble SATA connecteur SATA0 connecteur SATA1 câble d'alimentation baie de disque dur secondaire disque dur dans la baie principale Pour installer un disque dur SAS : Branchez le câble d'alimentation au connecteur SAS. Enfichez le connecteur SAS dans le disque dur. Branchez l'autre extrémité...

  • Page 208: Dépose D'un Troisième Disque Dur En Option

    Consultez la documentation du système d'exploitation pour obtenir des instructions. 17 Testez le disque dur à l'aide de Dell Diagnostics (voir «Dell Diagnostics» à la page 116). 18 Si le lecteur que vous venez d'installer est le lecteur principal (Primary drive), installez le système d'exploitation sur ce dernier.
  • Page 209 câble d'alimentation câble SATA connecteur SATA troisième disque dur SAS/SATA (en option) 7 Si vous retirez un lecteur SAS : Débranchez le câble d'alimentation du connecteur SAS. Débranchez le connecteur SAS du disque dur. Débranchez le connecteur SAS de la carte contrôleur SAS. 8 Déplacez le levier de la plaque de guidage vers la droite pour libérer la vis à...

  • Page 210: Installation D'un Troisième Disque Dur En Option

    Installation d'un troisième disque dur en option (mode tour) AVIS : Ne tentez pas d'installer un disque dur SAS dans la baie de lecteur 3,5 pouces inférieure. Cette baie peut uniquement accueillir un lecteur de disquette ou de carte. 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153. 2 Déposez le capot de l'ordinateur (voir «Dépose du capot de l'ordinateur»...
  • Page 211 câble d'alimentation câble SATA connecteur SATA troisième disque dur SAS/SATA (en option) 6 Si vous installez un lecteur série ATA : Branchez un câble d'alimentation à l'arrière du disque dur et au bloc d'alimentation. Enfichez le câble SATA à l'arrière du disque dur et dans le connecteur SATA de la carte système.

  • Page 212: Dépose D'un Quatrième Disque Dur Sata En Option

    Dépose d'un quatrième disque dur SATA en option (mode tour) REMARQUE : L'illustration présente une configuration en mode tour. 1 Si vous remplacez un disque dur contenant des données que vous souhaitez conserver, sauvegardez vos fichiers avant de commencer la procédure. 2 Suivez les procédures décrites à...

  • Page 213: Installation D'un Quatrième Disque Dur En Option

    Installation d'un quatrième disque dur en option (mode tour) AVIS : Une tour comprenant plusieurs lecteurs en option ne peut contenir qu'un seul lecteur de disquette ou de carte, qui doit être installé dans la baie de lecteur 3,5 pouces inférieure. Le troisième disque dur doit occuper la baie 3,5 pouces supérieure.

  • Page 214: Dépose D'un Troisième Disque Dur En Option

    levier de la plaque de guidage quatrième disque dur en option 6 Branchez un câble d'alimentation au disque dur et au bloc d'alimentation. 7 Enfichez le câble SATA à l'arrière du disque dur et dans le connecteur SATA de la carte système. Dépose d'un troisième disque dur en option (mode bureau) 1 Si vous remplacez un disque dur contenant des données que vous souhaitez conserver, sauvegardez vos fichiers avant de commencer la procédure.
  • Page 215 5 Déconnectez les deux extrémités du câble d'alimentation relié à l'arrière du disque dur et au bloc d'alimentation. 6 Si vous retirez un lecteur SATA, déconnectez le câble SATA enfiché à l'arrière du disque dur et dans le connecteur SATA de la carte système. câble d'alimentation bloc d'alimentation câble SATA...
  • Page 216 8 Déplacez le levier de la plaque de guidage vers la droite pour libérer la vis à épaulement, puis retirez le lecteur 5,25 pouces de la baie. levier de la plaque de guidage troisième disque dur en option dans la baie 5,25 pouces inférieure 9 Rangez le lecteur en lieu sûr.

  • Page 217: Installation D'un Troisième Disque Dur En Option

    Installation d'un troisième disque dur en option (mode bureau) PRÉCAUTION : Dans les configurations comprenant trois disques durs SAS, vous devez installer un ventilateur supplémentaire (voir «Installation d'un ventilateur supplémentaire» à la page 220). 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153.
  • Page 218 boîtier du disque dur disque dur dans son support 7 Faites glisser le boîtier dans la baie 5,25 pouces inférieure jusqu'à ce qu'il soit correctement emboîté. Ajout et remplacement de pièces...
  • Page 219 levier de la plaque de guidage boîtier contenant le disque dur Sur les ordinateurs de bureau, le troisième disque dur en option se trouve dans la baie 5,25 pouces inférieure. 8 Branchez un câble d'alimentation au disque dur et au bloc d'alimentation. 9 Enfichez le câble SATA à...

  • Page 220: Installation D'un Ventilateur Supplémentaire

    câble d'alimentation bloc d'alimentation câble SATA connecteur SATA disque dur SATA en option (mode bureau représenté) Sur les ordinateurs de bureau, le troisième disque dur en option se trouve dans la baie 5,25 pouces inférieure. Installation d'un ventilateur supplémentaire PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité...
  • Page 221 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153. 2 Déposez le capot de l'ordinateur (voir «Dépose du capot de l'ordinateur» à la page 155). AVIS : Lorsque vous placez le ventilateur dans l'ordinateur, veillez à ce que les câbles des autres composants (bloc d'alimentation, etc.) restent en place.
  • Page 222 Pour retirer le ventilateur : 1 Retirez le câble enfiché dans le ventilateur et dans le connecteur de ventilateur de la carte système. 2 Appuyez sur la patte de dégagement du ventilateur et soulevez ce dernier pour le retirer. encoches pour l'installation du patte de dégagement du ventilateur (3) ventilateur...

  • Page 223: Panneau Des Lecteurs

    Panneau des lecteurs REMARQUE : Quelle que soit la configuration de l'ordinateur (mode tour ou bureau), le panneau des lecteurs peut être équipé d'un logement pour connecteur IEEE 1394. Dépose du panneau des lecteurs (mode tour) PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité...

  • Page 224: Réinstallation Du Panneau Des Lecteurs

    Réinstallation du panneau des lecteurs (mode tour) PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153.

  • Page 225: Dépose Du Panneau Des Lecteurs (Mode Bureau)

    REMARQUE : Si vous passez d'un mode bureau à un mode tour, utilisez la languette à l'arrière du panneau avant pour faire pivoter le badge Dell, en position voulue. 6 Reposez le panneau avant (voir «Repose du panneau avant» à la page 268).

  • Page 226: Repose Du Panneau Des Lecteurs (Mode Bureau)

    loquet de verrouillage du lecteur panneau des lecteurs Repose du panneau des lecteurs (mode bureau) PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153.
  • Page 227 REMARQUE : Si vous passez d'un mode tour à un mode bureau, utilisez la languette à l'arrière du panneau avant pour faire pivoter le badge Dell, en position voulue. 6 Reposez le panneau avant (voir «Repose du panneau avant» à la page 268).

  • Page 228: Dépose D'un Cache De Lecteur

    Dépose d'un cache de lecteur AVIS : Il peut y avoir des vis à l'intérieur des caches du panneau des lecteurs. Vous pouvez fixer ces vis sur les nouveaux lecteurs qui en sont dépourvus. panneau des lecteurs cache du panneau des lecteurs languettes de dégagement du languette du cache dans son cache (2)

  • Page 229: Lecteur De Disquette Ou Lecteur De Carte

    panneau des lecteurs cache du panneau des lecteurs languettes de dégagement du languette du cache dans son cache (2) encoche (2) 3 Vérifiez que le cache du panneau des lecteurs est correctement en place sur le panneau. Lecteur de disquette ou lecteur de carte PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit...

  • Page 230: Dépose D'un Lecteur De Disquette Ou D'un Lecteur De Carte (Mode Tour)

    Dépose d'un lecteur de disquette ou d'un lecteur de carte (mode tour) 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153. 2 Déposez le capot de l'ordinateur (voir «Dépose du capot de l'ordinateur» à la page 155). 3 Déposez le panneau avant (voir «Dépose du panneau avant»...

  • Page 231: Installation D'un Lecteur De Disquette Ou D'un Lecteur De Carte (Mode Tour)

    7 Déplacez le levier de la plaque de guidage vers la droite pour libérer la vis à épaulement, puis retirez le lecteur de la baie 3,5 pouces. Installation d'un lecteur de disquette ou d'un lecteur de carte (mode tour) AVIS : Une tour comprenant 4 disques durs ne peut contenir qu'un seul lecteur de disquette ou de carte, qui doit être installé...
  • Page 232 lecteur de disquette vis (4) 5 Insérez doucement le lecteur dans la baie 3,5 pouces jusqu'à ce qu'il s'emboîte. Ajout et remplacement de pièces...
  • Page 233 6 Si vous installez un lecteur de disquette : Branchez le câble d'alimentation à l'arrière du lecteur de disquette. Branchez le câble de données à l'arrière du lecteur de disquette. 7 Si vous installez un lecteur de carte, branchez le câble de données à l'arrière du lecteur de carte.

  • Page 234: Dépose D'un Lecteur De Disquette Ou D'un Lecteur De Carte (Mode Bureau)

    USB (pour un lecteur de carte). 14 Vérifiez que l'ordinateur fonctionne correctement en exécutant le programme Dell Diagnostics (voir «Dell Diagnostics» à la page 116). Dépose d'un lecteur de disquette ou d'un lecteur de carte (mode bureau) 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153.
  • Page 235 câble d'alimentation câble du lecteur de disquette connecteur de lecteur de disquette (FLOPPY) 6 Extrayez le cache de fixation du lecteur de bureau en le tirant par sa poignée et rangez-le en lieu sûr. 7 Déplacez le levier de la plaque de guidage vers la droite pour libérer la vis à...

  • Page 236: Installation D'un Lecteur De Disquette Ou D'un Lecteur De Carte (Mode Bureau)

    cache de fixation du lecteur levier de la plaque de guidage lecteur de disquette Installation d'un lecteur de disquette ou d'un lecteur de carte (mode bureau) 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153. 2 Déposez le capot de l'ordinateur (voir «Dépose du capot de l'ordinateur»...
  • Page 237 lecteur vis (2) 5 Enclenchez doucement le disque dur dans son logement. 6 Branchez le câble d'alimentation et le câble de données sur le lecteur de disquette ou de carte. 7 Insérez l'autre extrémité du câble de données dans le connecteur approprié de la carte système («FLOPPY»...
  • Page 238 câble d'alimentation câble du lecteur de disquette connecteur de lecteur de disquette (FLOPPY) 8 Réinstallez le cache de fixation du lecteur de bureau et repliez sa poignée vers le bas. 9 Vérifiez toutes les connexions des câbles et repliez ceux-ci de manière à ne pas gêner la circulation de l'air.

  • Page 239: Lecteur Optique

    Diskette Drive (pour un lecteur de disquette) ou USB (pour un lecteur de carte). 14 Vérifiez que l'ordinateur fonctionne correctement en exécutant le programme Dell Diagnostics (voir «Dell Diagnostics» à la page 116). Lecteur optique PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez...
  • Page 240 câble du lecteur de CD/DVD câble d'alimentation connecteur SATA 5 Faites glisser le levier de la plaque de guidage, tirez la plaque de guidage vers la droite pour libérer les vis d'épaulement et faites glisser le lecteur en dehors de la baie. Ajout et remplacement de pièces...

  • Page 241: Installation D'un Lecteur Optique (Mode Tour)

    levier de la plaque de guidage lecteur de CD/DVD Installation d'un lecteur optique (mode tour) AVIS : Un ordinateur en mode tour comprenant 4 disques durs ne peut contenir qu'un seul lecteur optique, qui doit être installé dans la baie 5,25 pouces supérieure. Dans ce cas, le troisième disque dur occupe la baie 3,5 pouces supérieure.
  • Page 242 4 Si vous installez un nouveau lecteur, déballez-le et préparez-le pour l'installation. Consultez la documentation fournie avec le lecteur pour vérifier si ce dernier est configuré pour votre ordinateur. Si vous installez un lecteur IDE, configurez-le pour la sélection par câble. 5 Si vous installez un nouveau lecteur, retirez le cache de lecteur (voir «Dépose d'un cache de lecteur»...
  • Page 243 câble du lecteur de CD/DVD câble d'alimentation connecteur SATA 8 Vérifiez toutes les connexions des câbles et repliez ceux-ci de manière à ne pas gêner la circulation de l'air. 9 Reposez le panneau avant (voir «Repose du panneau avant» à la page 268). 10 Reposez le capot de l'ordinateur (voir «Repose du capot de l'ordinateur»...

  • Page 244: Dépose D'un Lecteur Optique (Mode Bureau)

    à la page 83) et activez le lecteur. 13 Vérifiez que l'ordinateur fonctionne correctement en exécutant le programme Dell Diagnostics (voir «Dell Diagnostics» à la page 116). Dépose d'un lecteur optique (mode bureau) 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153.

  • Page 245: Installation D'un Lecteur Optique (Mode Bureau)

    5 Extrayez le cache de fixation du lecteur en le tirant par sa poignée et rangez-le en lieu sûr. 6 Faites glisser le lecteur vers l'arrière et retirez-le de sa baie. cache de fixation du lecteur lecteur de CD/DVD Installation d'un lecteur optique (mode bureau) AVIS : Un ordinateur de bureau comprenant 3 disques durs ne peut contenir qu'un seul lecteur optique, qui doit être installé...
  • Page 246 2 Si vous installez un nouveau lecteur, retirez le cache de lecteur (voir «Dépose d'un cache de lecteur» à la page 228) et récupérez les vis à épaulement qui se trouvent à l'intérieur de ce cache pour les installer sur le nouveau lecteur. 3 Faites glisser doucement le lecteur dans son emplacement jusqu'à...
  • Page 247 câble d'alimentation câble du lecteur de CD/DVD connecteur SATA 5 Vérifiez toutes les connexions des câbles et repliez ceux-ci de manière à ne pas gêner la circulation de l'air entre le ventilateur et les entrées d'air. 6 Reposez le panneau avant (voir «Repose du panneau avant» à la page 268). 7 Reposez le capot de l'ordinateur (voir «Repose du capot de l'ordinateur»...

  • Page 248: Installation Du Haut-Parleur En Option

    9 Accédez au programme de configuration du système (voir «Accès au programme de configuration du système» à la page 83) et activez le lecteur. 10 Vérifiez que l'ordinateur fonctionne correctement en exécutant le programme Dell Diagnostics (voir «Dell Diagnostics» à la page 116). Installation du haut-parleur en option PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez...
  • Page 249 haut-parleur (en option) languette de dégagement du loquet encoches pour l'installation des câble du haut-parleur haut-parleurs (3) connecteur du haut-parleur sur la carte système 3 Si vous avez déjà installé un haut-parleur, retirez-le : Débranchez le câble du haut-parleur de son connecteur sur la carte système.
  • Page 250 4 Pour installer le haut-parleur, procédez comme suit : Alignez le haut-parleur derrière les languettes situées sur les trois encoches d'installation. Abaissez le haut-parleur jusqu'à ce que la languette de dégagement du loquet s'enclenche. Branchez le câble du haut-parleur sur le connecteur correspondant de la carte système.

  • Page 251: Processeur

    Processeur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant d'ouvrir le capot. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité...
  • Page 252 AVIS : Si vous installez un kit de mise à niveau fourni par Dell, vous pouvez mettre le radiateur d'origine au rebut. Si le kit ne vous a pas été fourni par Dell, réutilisez le radiateur d'origine avec le nouveau processeur.

  • Page 253: Repose Du Processeur

    capot du processeur processeur support levier de dégagement AVIS : Lorsque vous remplacez le processeur, ne touchez pas les broches à l'intérieur du support et veillez à ce qu'aucun objet ne tombe sur ces broches. 6 Retirez doucement le processeur de son support. Laissez le levier de dégagement ouvert afin que le support soit prêt à...
  • Page 254 3 Déballez le nouveau processeur en prenant garde de ne pas toucher sa face inférieure. AVIS : Le processeur doit être correctement installé dans son support afin d'éviter de l'endommager de façon définitive ainsi que l'ordinateur lorsque vous allumerez ce dernier. 4 Si le levier de dégagement du support n'est pas entièrement ouvert, corrigez-le.
  • Page 255 AVIS : Si le kit de mise à niveau du processeur utilisé n'a pas été fourni par Dell, réutilisez le radiateur d'origine. Si vous avez installé un kit Dell de remplacement du processeur, renvoyez l'assemblage du radiateur d'origine et le processeur à...

  • Page 256: Pile

    assemblage du radiateur support de l'assemblage du radiateur logements des vis imperdables (2) 11 Reposez le capot de l'ordinateur (voir «Repose du capot de l'ordinateur» à la page 269). AVIS : Pour branchez un câble réseau, branchez-le d'abord sur le port ou le périphérique réseau, puis sur l'ordinateur.

  • Page 257: A Propos De La Pile

    PRÉCAUTION : Une pile neuve peut exploser si elle est mal installée. Ne remplacez la pile qu'avec un type similaire ou équivalent recommandé par le fabricant. Mettez les piles usagées au rebut selon les instructions du fabricant. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité...

  • Page 258: Dépose De La Pile

    Dépose de la pile Si ce n'est déjà fait, faites une copie des informations contenues dans le programme de configuration du système (voir «Programme de configuration du système» à la page 83). 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153. 2 Déposez le capot de l'ordinateur (voir «Dépose du capot de l'ordinateur»...

  • Page 259: Repose De La Pile

    6 Mettez la pile au rebut en respectant la réglementation appropriée. Pour plus d'informations, voir le Guide d'informations sur le produit. Repose de la pile 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153. 2 Déposez le capot de l'ordinateur (voir «Dépose du capot de l'ordinateur»...

  • Page 260: Composants Du Panneau D'e/S

    Composants du panneau d'E/S port USB voyants de diagnostic, d'accès au disque dur et d'intégrité du réseau connecteur de casque connecteur microphone Dépose du panneau d'E/S 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153. 2 Déposez le capot de l'ordinateur (voir «Dépose du capot de l'ordinateur»...
  • Page 261 3 Desserrez les deux vis imperdables situées de part et d'autre de l'assemblage du radiateur. PRÉCAUTION : Malgré sa protection en plastique, l'assemblage du radiateur peut devenir brûlant au cours du fonctionnement normal de l'ordinateur. Laissez-le tiédir avant de le manipuler. 4 Faites pivoter l'assemblage du radiateur vers le haut et retirez-le de l'ordinateur.
  • Page 262 levier de dégagement du ventilateur Ventilateur 7 Soulevez le levier de dégagement du ventilateur, poussez ce dernier vers l'arrière de l'ordinateur pour dégager la partie inférieure, puis retirez-le de l'ordinateur. 8 Déconnectez le câble du panneau de commande du connecteur panneau d'E/S en tirant sur la boucle du câble.

  • Page 263: Remise En Place Du Panneau D'e/S

    panneau d'E/S vis de montage Remise en place du panneau d'E/S Suivez la procédure de dépose en ordre inverse, en vous assurant que les languettes du panneau supérieur, inférieur et avant sont correctement fixées. Bloc d'alimentation PRÉCAUTION : Avant de commencer les procédures de cette section, lisez et Guide d'informations sur le produit appliquez les consignes de sécurité...

  • Page 264: Dépose Du Bloc D'alimentation Électrique

    Dépose du bloc d'alimentation électrique 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153. 2 Déposez le capot de l'ordinateur (voir «Dépose du capot de l'ordinateur» à la page 155). 3 Débranchez les câbles d'alimentation en CC des lecteurs et de la carte système. Avant de retirer les languettes et de débrancher les câbles de la carte système et des lecteurs, mémorisez la façon dont ils sont acheminés sous les onglets du cadre de l'ordinateur.

  • Page 265: Repose Du Bloc D'alimentation

    5 Poussez le bloc d'alimentation sur environ 2,5 cm (1 pouce) vers l'avant de l'ordinateur. 6 Soulevez le bloc d'alimentation pour l'extraire de l'ordinateur. Repose du bloc d'alimentation 1 Faites glisser le bloc d'alimentation électrique à sa place. 2 Reposez les quatre vis qui fixent le bloc d'alimentation au châssis de l'ordinateur. 3 Rebranchez les câbles d'alimentation en CC.

  • Page 266: Dépose De La Carte Système

    Dépose de la carte système 1 Suivez les procédures décrites à la section «Avant de commencer» à la page 153. 2 Déposez le capot de l'ordinateur (voir «Dépose du capot de l'ordinateur» à la page 155). 3 Déposez le panneau avant (voir «Dépose du panneau avant» à la page 165). 4 Retirez tout composant pouvant gêner l'accès à...

  • Page 267: Repose De La Carte Système

    carte système arrière de l'ordinateur Repose de la carte système 1 Transférez les composants de l'ancienne carte système sur la carte de remplacement : Déposez les modules de mémoire et installez-les sur la nouvelle carte (voir «Mémoire» à la page 168). PRÉCAUTION : Les composants du processeur et l'assemblage du radiateur peuvent être très chauds.

  • Page 268: Repose Du Panneau Avant

    2 Positionnez les cavaliers de la nouvelle carte système de la même façon que sur l'ancienne (voir «Composants de la carte système» à la page 158). REMARQUE : Il est possible que certains composants et connecteurs de la nouvelle carte se trouvent à un emplacement différent de celui qu'ils avaient sur l'ancienne carte système.

  • Page 269: Repose Du Capot De L'ordinateur

    Repose du capot de l'ordinateur PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez Guide d'information sur le produit et respectez les consignes de sécurité du PRÉCAUTION : Pour éviter tout choc électrique, débranchez toujours la prise secteur de votre ordinateur avant d'ouvrir le capot. AVIS : Pour prévenir les dommages causés par les décharges électrostatiques aux composants de l'ordinateur, déchargez votre corps de son électricité...
  • Page 270 Ajout et remplacement de pièces...

  • Page 271: Obtention D'aide

    REMARQUE : Il se peut que le système de code de service express de Dell ne soit pas disponible dans tous les pays. Lorsque le système téléphonique automatisé de Dell vous le demande, entrez votre code de service express pour que votre appel soit directement acheminé...

  • Page 272: Service Clientèle Et Support Technique

    Service clientèle et Support technique Le service de support Dell est disponible pour répondre à vos questions au sujet du matériel Dell™. Nos employés de support utilisent des diagnostics sur ordinateur pour fournir rapidement des réponses exactes.

  • Page 273: Service Autotech

    Vous pouvez accéder au support Dell par les sites et adresses e-mail suivants : • Sites web de support Dell support.dell.com support.jp.dell.com (Japon uniquement) support.euro.dell.com (Europe uniquement) • Adresses e-mail de support Dell mobile_support@us.dell.com support@us.dell.com la-techsupport@dell.com (pays d'Amérique Latine et les Caraïbes uniquement) apsupport@dell.com (pays d'Asie et du Pacifique uniquement)

  • Page 274: Service Automatisé D'état Des Commandes

    Informations sur les produits Si vous avez besoin d'informations sur les autres produits disponibles auprès de Dell ou si vous voulez passer une commande, visitez le site Web de Dell à l'adresse www.dell.com. Pour connaître le numéro à composer afin de consulter un spécialiste des ventes pour votre région, voir «Pour prendre contact avec...

  • Page 275: Avant D'appeler

    N'oubliez pas de remplir la liste de vérification des diagnostics (voir «Liste de vérification des diagnostics» à la page 276). Si possible, allumez votre ordinateur avant de contacter Dell pour obtenir une assistance et appelez d'un téléphone qui se trouve à proximité de votre ordinateur. On peut vous demander de taper certaines commandes au clavier, de donner des informations détaillées sur le...
  • Page 276 Code de maintenance (code à barres à l'arrière ou en bas de l'ordinateur) : Code de service express : Numéro d'autorisation de retour du matériel (s'il vous a été fourni par le support technique de Dell) : Système d'exploitation et version : Périphériques : Cartes d'extension : Êtes-vous connecté...

  • Page 277: Pour Prendre Contact Avec Dell

    Dell. Dell propose plusieurs options de services et support en ligne et par téléphone. Leur disponibilité dépend du produit et du pays, certains services peuvent ne pas être disponibles dans votre région.
  • Page 278 Obtention d'aide...

  • Page 279: Annexe

    AVIS : Les réglementations de la FCC prévoient que les changements ou modifications non explicitement approuvés par Dell Inc. peuvent annuler vos droits à utiliser cet équipement. Ces limites ont été conçues pour fournir une protection raisonnable contre les interférences nuisibles dans un milieu résidentiel.

  • Page 280: Caractéristiques Macrovision

    Si nécessaire, consultez un technicien de Dell Inc. ou un technicien radio/télévision expérimenté qui pourra suggérer d'autres mesures. Les informations suivantes sont fournies sur le ou les appareils couverts dans ce document conformément aux réglementations de la FCC : •...

  • Page 281: Glossaire

    Glossaire Les termes de ce glossaire ne sont donnés que pour informations et peuvent décrire ou non des fonctionnalités de votre ordinateur. ACPI — advanced configuration and power interface — Spécification de gestion ® ® d'alimentation permettant au système d'exploitation Microsoft Windows de placer un ordinateur en mode veille ou mise en veille prolongée pour économiser l'énergie...
  • Page 282 Baie de module — Voir Baie média. Baie média — Baie assurant la prise en charge de périphériques tels que les lecteurs optiques, une deuxième batterie ou un module Dell TravelLite™. BIOS — basic input/output system — Programme (ou utilitaire) servant d'interface entre le matériel et le système d'exploitation de l'ordinateur.
  • Page 283 Code de service express — Code numérique situé sur un autocollant sur votre ordinateur Dell™. Utilisez le code de service express pour prendre contact avec Dell pour assistance. Le service Code de service express peut ne pas être disponible dans certains pays.
  • Page 284 Connecteur DIN — Connecteur rond à six broches conforme à la norme allemande DIN (Deutsche Industrie-Norm) ; utilisé le plus souvent pour brancher des connecteurs de clavier ou souris PS/2. Connecteur parallèle — Port d'entrée-sortie souvent utilisé pour brancher une imprimante parallèle sur votre ordinateur.
  • Page 285 Dossier — Terme décrivant un espace sur un disque ou un lecteur permettant d'organiser et regrouper des fichiers. Les fichiers d'un dossier peuvent être consultés et triés de différentes façons : en ordre alphabétique, par date et par taille. DRAM — dynamic random-access memory — Mémoire enregistrant des informations sur des circuits intégrés contenant des condensateurs.
  • Page 286 I/O ou E/S. Etiquette de service — Etiquette de code barre sur votre ordinateur identifiant celui- ci pour accéder au support Dell à l'adresse support.dell.com ou quand vous appelez Dell pour l'assistance clientèle ou le support technique. ExpressCard — Carte d'entrée-sortie amovible conforme à la norme PCMCIA. Les modems et adaptateurs réseau sont les types les plus courants de cartes ExpressCard.
  • Page 287 Formatage — Procédure de préparation d'un lecteur ou d'un disque au stockage des fichiers. Lors du formatage d'un lecteur ou d'un disque, les informations existant précédemment sont perdues. Fréquence d'affichage — Fréquence, mesurée en Hz, de réaffichage des lignes horizontales de l'écran (aussi appelé parfois fréquence verticale). Plus la fréquence d'affichage est élevée moins l'œil humain pourra remarquer le scintillement vidéo.
  • Page 288 IC — integrated circuit — Galette de semi-conducteur ou puce, sur laquelle sont intégrés des millions de composants électroniques minuscules, utilisée dans les équipements d'ordinateurs, audio et vidéo. IDE — integrated device electronics — Interface de périphérique de stockage de masse où...
  • Page 289 Lecteur de CD-RW — Lecteur permettant de lire des CD et de graver des CD-RW (CD réenregistrables) et CD-R (CD enregistrables). Vous pouvez enregistrer plusieurs fois des disques CD-RW, mais les CD-R ne peuvent être gravés qu'une seule fois. Lecteur de CD-RW/DVD — Lecteur, parfois appelé lecteur combo, capable de lire des CD et DVD ainsi que de graver des CD-RW (CD réenregistrables) et CD-R (CD enregistrables).
  • Page 290 Mémoire — Zone de stockage temporaire de données dans votre ordinateur. Les données en mémoire ne sont pas permanentes, il est donc recommandé d'enregistrer fréquemment les fichiers quand vous travaillez dessus et de toujours enregistrer ces fichiers avant d'arrêter l'ordinateur. Votre ordinateur peut contenir différentes formes de mémoire, appelées par exemple mémoire vive (RAM), mémoire morte (ROM) et mémoire vidéo.
  • Page 291 Modem — Périphérique permettant à votre ordinateur de communiquer avec d'autres ordinateurs sur des lignes téléphoniques analogiques. Les trois types de modems sont notamment : externe, carte PC et interne. Vous utilisez le plus souvent votre modem pour vous connecter à l'Internet et échanger des messages électroniques. Module de voyage —...
  • Page 292 PC Card — Carte d'entrée-sortie amovible conforme à la norme PCMCIA. Les modems et adaptateurs réseau sont des types de cartes PC Card courants. PCI — peripheral component interconnect — PCI est un bus local compatible avec des chemins de données de 32 bits et 64 bits, assurant un transfert à haut débit entre le processeur et les périphériques vidéo, lecteurs et réseaux.
  • Page 293 Protecteur de surtension — Évite que les surtensions, par exemple apparues pendant une tempête électrique, puissent entrer dans l'ordinateur par la prise électrique. Les protecteurs de surtension ne protègent pas contre les dégâts de la foudre ni contre les baisses de tension, quand la tension chute de plus de 20 pour cent sous la tension nominale du secteur alternatif.
  • Page 294 Résolution — Précision et netteté d'une image produite par une imprimante ou affichée sur un moniteur. Plus la résolution est élevée, plus l'image est précise. Résolution vidéo — Voir résolution. RFI — radio frequency interference — Interférence générée le plus souvent à des fréquences radio, dans la plage de 10 kHz à...
  • Page 295 Sortie TV S-vidéo — Connecteur utilisé pour relier un téléviseur ou périphérique audio numérique à l'ordinateur. S/PDIF — Sony/Philips Digital Interface — Format de transfert de fichiers audio permettant de faire passer des informations sonores d'un fichier à un autre sans le convertir ni passer par un format analogique, qui pourrait dégrader la qualité...
  • Page 296 UPS ou onduleur — uninterruptible power supply — Source d'alimentation de secours utilisée en cas de chute de tension ou de coupure de courant. Un onduleur permet de faire fonctionner un ordinateur pendant une durée limitée en absence d'alimentation électrique. Les onduleurs assurent le plus souvent la suppression de surtension et peuvent aussi assurer la régulation de tension.
  • Page 297 W — watt — Mesure de puissance électrique. Un W est la puissance dissipée par à 1 Ampère circulant sous une tension de 1 volt. WHr — watt-heure — Unité de mesure couramment utilisée pour indiquer la capacité approximative d'une batterie. Une batterie de 66 WHr peut par exemple fournir 66 W pendant 1 heure ou 33 W pendant 2 heures.
  • Page 298 Glossaire...
