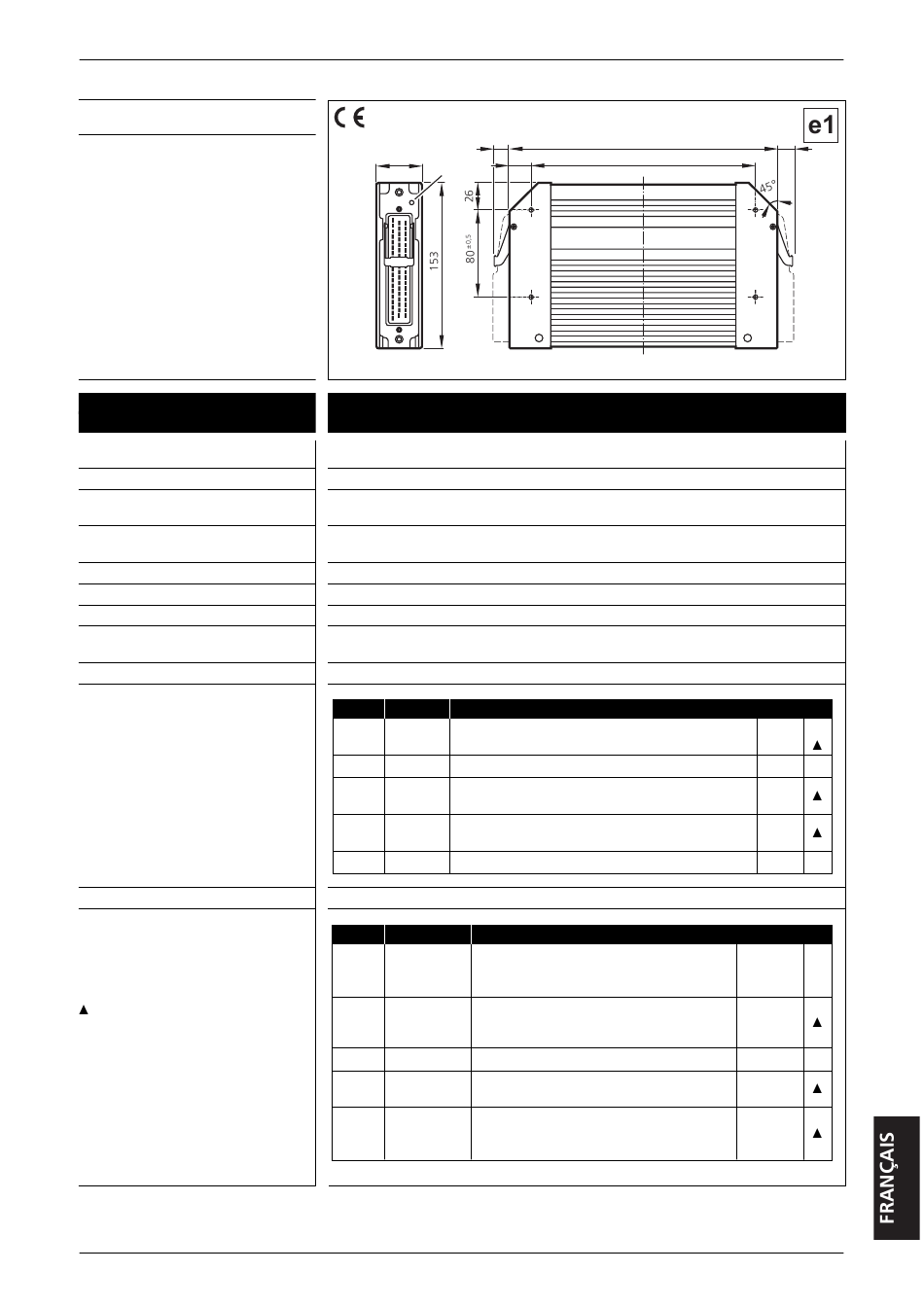

CR7200
Système de commande
embarqué SafetyController
SK3 selon EN 954-1
CANopen safety
2 unités de contrôle
Programmation
selon CEI 61131-3
10...32 V DC
Données techniques
Boîtier
Dimensions (L x l x H)
Montage
Raccordement
Poids
Température boîtier/stockage
Protection
Voies d'entrée/de sortie
Entrées
configurations possibles
Sorties
configurations possibles
Abréviations
= relative à la sécurité
--
= non relative à la sécurité
A
= analogique
B
= TOR niveau haut
H
B
= TOR niveau bas
L
FRQ/CYL = entrées de fréquence
I
= impulsion niveau haut
H
I
= impulsion niveau bas
L
PWM
= modulation par la largeur des
impulsions
PWM
= sortie de courant régulé
I
%IW...
= adresse IEC pour entrée analogique
%IX...
= adresse IEC pour entrée TOR
%QX...
= adresse IEC pour sortie TOR
ifm electronic gmbh • Teichstraße 4 • 45 127 Essen
15
43
LED
Système de commande type boîte noire
pour la réalisation d'un système central ou décentralisé
boîtier métallique fermé blindé avec fixation par bride
fixation à vis avec 4 vis M5 x L selon DIN 7500 et DIN 7984
position de montage horizontale ou verticale par rapport à la paroi de montage
2 connecteurs 55 pôles, verrouillé, protégé contre l'inversion de polarité, type AMP
ou Framatome, contacts AMP-Junior-Timer, raccordement crimp 0,5/2,5 mm²
– 40...75 °C (en fonction de la charge) / – 40...85 °C
IP 67 (pour le connecteur mâle à fils conducteurs individuels étanchéifiés inséré, p.ex. EC2084)
max. 2 x 40 (le nombre disponible total dépend du raccordement
et de la configuration du système de commande)
max. 2 x 28 (corr. à 2 x 12 sorties)
Nombre Signal
Version
2 x 8
TOR
signaux capteurs positifs
analogique
0...10/32 V DC, 0/4...20 mA ou radiométrique
ou
2 x 4
TOR
signaux capteurs positifs
2 x 4
TOR
signaux capteurs positifs
fréquence
max. 50 kHz
ou
2 x 4
TOR
signaux capteurs positifs
fréquence
max. 1 kHz
ou
2 x 8
TOR
signaux capteurs positifs/négatifs
max. 2 x 24 (corr. à 2 x 16 sorties)
Nombre Signal
Version
2 x 4
TOR
pnp (niveau haut), avec possibilité de diagnostique
PWM
fréquence PWM 20...250 Hz
ou
courant régulé
0,1...4 A
ou
2 x 4
TOR
pnp (niveau haut), avec possibilité de diagnostique
PWM
fréquence PWM 20...250 Hz
ou
courant régulé
0,1...4 A
ou
2 x 8
TOR
pnp (niveau haut), avec possibilité de diagnostique
2 x 4
TOR
pnp (niveau haut), avec possibilité de diagnostique
PWM
fréquence PWM 20...250 Hz
ou
2 x 4
TOR
pnp/npn (niveau haut/bas)
avec possibilité de diagnostique
(aussi utilisable comme shunt H (H-Bridge))
*) seulement sorties niveau haut relatives à la sécurité
Nous nous réservons le droit de modifier les données techniques sans préavis.
S
C
AFETY
±1
247
±1
20
206,5
153 x 247 x 43 mm
1,6 kg
CR7200
ONTROLLER
15
B
--
L
A
B
--
L
B
L
I
L
B
L
I
L
B
--
L/H
B
H
--
PWM
PWM
I
B
H
PWM
B
--
H
B
H
PWM
B
H/L
H-Bridge
CR7200 / page 1
16.10.2006
