10.2 Scrollrad-Inspektion

1

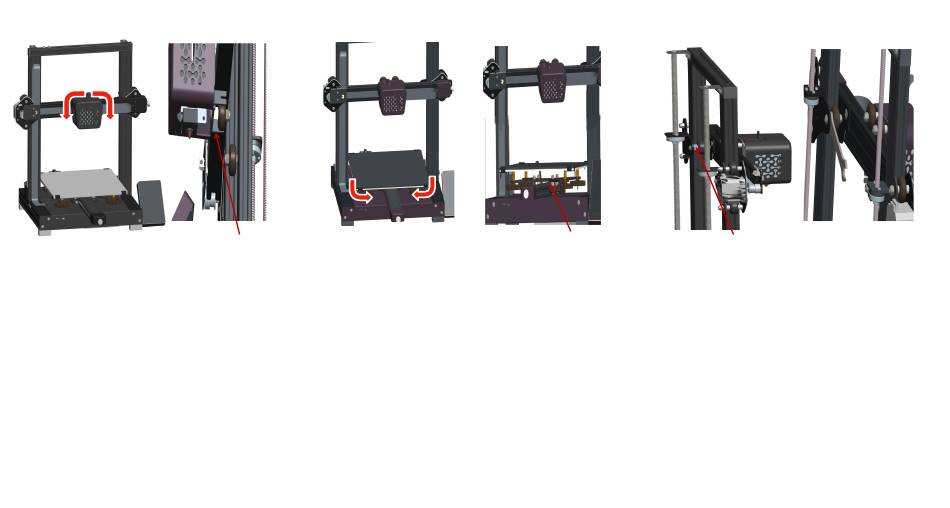

a: Inspektion und Einstellung der Düsenwalze
Drehen Sie die Düse vorsichtig (um die Y-Achse) von
Hand, wie in Abbildung 1 gezeigt, und beobachten Sie, ob
die Düse wackelt. Wenn Sie das Gefühl haben, dass
zwischen der Düse und der X-Achse ein Spalt vorhanden
ist, stellen Sie die Exzentermutter unter der Düse mit
einem Gabelschlüssel ein (wie in Abbildung 2 gezeigt), bis
Sie den Spalt zwischen Düse und Düse spüren. Es ist zu
beachten, dass die Exzentermutter nicht so fest wie
möglich ist. Zu fest führt zu einer stärkeren Verformung
der Walze, was sich auf die Laufruhe und Laufruhe der
Bewegung auswirkt. Nachdem Sie die Exzentermutter
eingestellt haben, schieben Sie die Düse bei
ausgeschaltetem Gerät von Hand nach links und rechts,
um zu prüfen, ob die Bewegung gleichmäßig ist, und
stellen Sie sicher, dass zwischen der Düse und der X-
Achse kein Spalt vorhanden ist und die Düsenbewegung
gleichmäßig ist.
2 Exzentermutter
b: Erkennung und Einstellung der Heizbettwalzen
Wie in Abbildung 3 gezeigt, schütteln Sie das heiße
Bett vorsichtig von einer Seite zur anderen und
beobachten Sie, ob das heiße Bett wackelt. Wenn das
Heizbett und die Y-Achse locker sind, müssen Sie die
Exzentermutter unter dem Heizbett (wie in Abbildung
4 gezeigt) mit einem Gabelschlüssel einstellen, bis im
Heizbett kein Spalt mehr vorhanden ist. Auf dem
heißen Bett befinden sich zwei Exzentermuttern.
Beim Justieren müssen beide Muttern justiert
werden. Nachdem Sie die Exzentermutter eingestellt
haben, schieben Sie das Heizbett mit den Händen hin
und her, um zu fühlen, ob die Bewegung glatt ist, und
stellen Sie sicher, dass kein Spalt zwischen dem
Heizbett und der Y-Achse vorhanden ist und sich das
Heizbett reibungslos bewegt.
Exzentermutter
3 4
Exzentermutter
5
c: Z-Achsen-Rollenerkennung und -einstellung As
Wie in Abbildung 5 gezeigt, bewegen Sie die Rolle auf
der Innenseite der Z-Achse von Hand. Wenn sich die
Rolle frei drehen kann (die Rolle passt nicht zur Z-
Achse), verwenden Sie einen offenen
Schraubenschlüssel, um die Exzentermutter (wie in
Abbildung 6 gezeigt) einzustellen, bis sich die Z-
Achsen-Rolle nicht mehr frei drehen kann. Es gibt
zwei Exzentermuttern für die Z-Achse, beide Seiten
müssen angepasst werden.
6
