F
®
3
28
27
PULIN 3
L2
L3
L5
L4
L6
L7
POTENTIOMETRE
-
+
-
+
-
R65
R64
R63

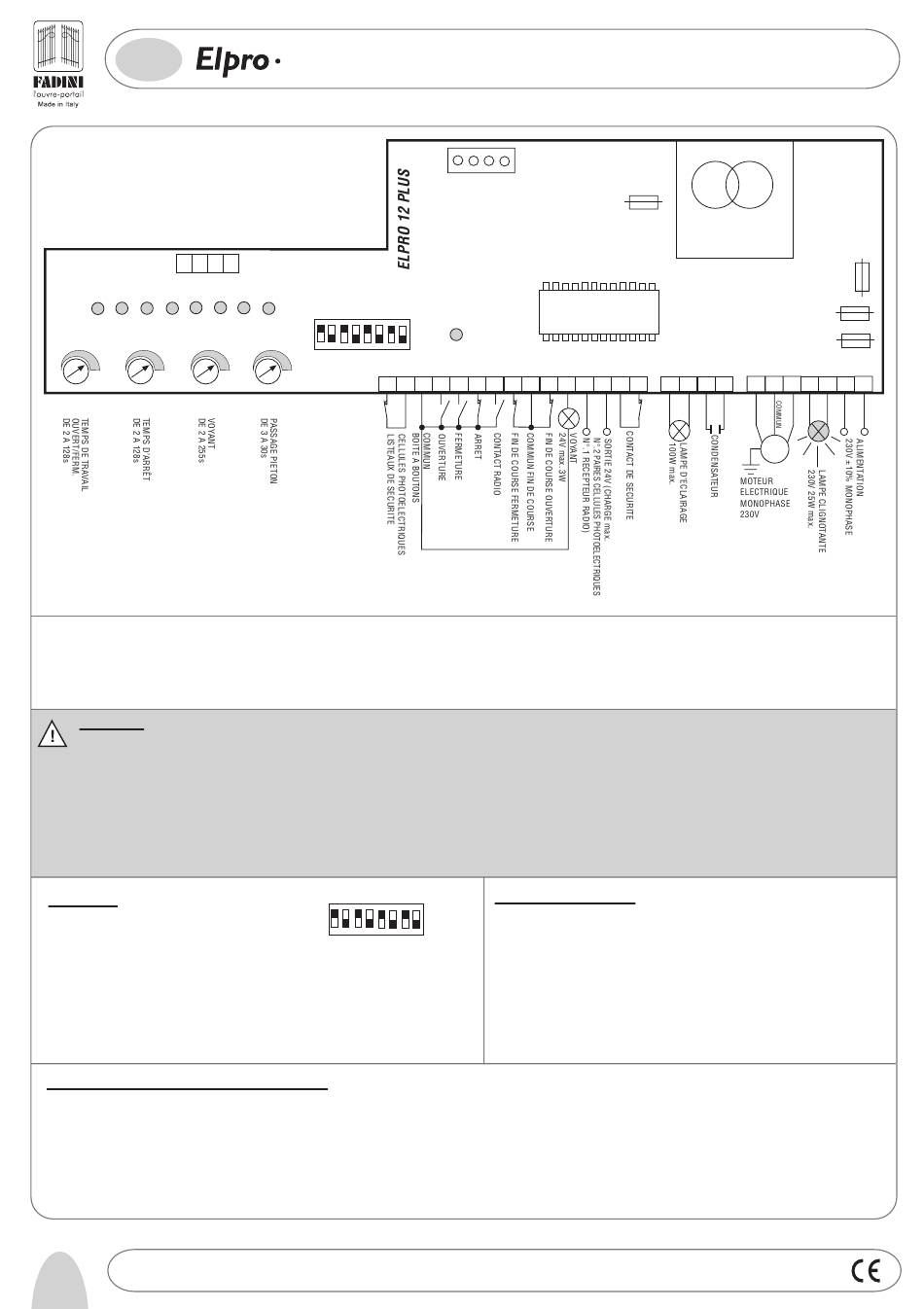

Description générale: le programmateur Elpro 12 Plus de nouvelle conception, est utilisé avec les ouvreportails coulissant Nyota 115. Alimenté en 230V 50Hz monophasé
en
conformité aux normes de sécurité de Basse Tension 2006/95 CE et de la Compatibilité Electromagnetique 2004/108/CEE et 92/31 CEE.
par un technicien spécialisé, suivant les normes de sécurité en vigueur. Le constructeur décline toute responsabilité pour l'utilisation impropre du programmateur et il se
réserve le droit de modifier ou d' apporter des modificatons au programmateur ou à cette notice à n'importe quel moment. En ne respectant pas les règles de montage
vous risquez de provoquer des lésions personnelles et des dégâts matériels importants.
IMPORTANT:
- Le programmateur doit être installé dans son boîtier de protection dans un endroit abrité et sec.
- Assurez-vous que l'alimentation au programmateur électronique est de 230V ±10%
- Assurez-vous que l'alimentation au Moteur Electrique est de 230V ±10%
- Pour distances supérieures aux 50 mètres augmenter la section des fils.
- Appliquez à l'alimentation du programmateur un interrupteur Magnéto-thérmique differentiel du type 0,03A à haute sensibilité.
- Pour l'alimentation, le moteur éléctrique et la lampe de signalisation utiliser des câbles à fils de 1,5 mm
les accessoires il suffit 1mm
- Si l'on n'utilise pas les photocellules, accoupler à pont les bornes 1 et 2.
- Si l'on n'utilise aucun clavier accoupler à pont les bornes 3 et 6.
N.B: Pour d'applications telles que: lampes d'éclairage,télécaméra etc, utiliser des relais statiques pour ne pas avoir des perturbations du microprocesseur.
Dip-Switch:
1= ON Cellule arrête à l'ouverture
2= ON Radio n'inverse pas à l'ouverture
3= ON Ferme en Automatique
4= ON Présignalisation active
5= ON Radio pas-pas avec arrêt intermediaire
6= ON Homme mort (Dip 4=OFF et Dip 3=OFF)
7= ON Lampe de signalisation non active durant la pause en Automatique
8= OFF, libre
Au cas où le programmateur ne fonctionne pas:
- Assurez-vous que l'alimentation au programmateur électronique est de 230V ±10%
- Assurez-vous que l'alimentation au Moteur Electrique est de 230V ±10%
- Pour distances supérieures aux 50 mètres augmenter la section des fils.
- Contrôler les fusibles
- Contrôler que les cellules photoélectriques soient en contacte fermé
- Contrôler tous les contactes fermés NF
- Contrôler qu'il n'y ait pas de chute de tension entre le programmateur et le moteur électrique
4086
Dis. N.
8
12
PLUS
26
L8
L9
DIP-SWITCH
1
2 3
4 5 6 7 8
+
-
+
1
R62
2
.
DIP-SWITCH
1
2
3
4 5 6 7 8
MONOPHASE POUR OUVRE-PORTAIL COULISSANT NYOTA 115
SUPPORT
CARTE RADIO
Fusible F4 = 1A
ENFICHABLE
Protection 24V
Transformateur
E 12 plus
ON
L1
OFF
MICROPROCESSEUR
2
3
4
5
6
7
8
9 10 11 12 13 14 15
Voyants de Diagnostic:
ON
L1= Alimentation 230V 50Hz est allumé
L2= Cellules photoélectriques, s'éteint en cas d'obstacle
OFF
L3= Ouvre, s'allume à l'impulsion de commande d'ouverture
L4= Ferme, s'allume à l'impulsion de commande de fermeture
L5= Arrêt, s'éteint à l'impulsion de commande d'arrêt
L6= Radio, s'allume à chaque impulsion de l'émetteur
L7= Etat de l'automatisme, clignote durant le mouvement
L8= Fin de course ferme, éteint à portail fermé
L9= Fin de course ouvre, éteint à portail ouvert
TRANSFORMATEUR
Fusible F3 = 630mA
Protection transformateur
Fusible F2 = 8A
Fusible F1 = 8A
23 24
29
30
16 17
18
M
L'installation doit être effectuée
2
pour distances à 50mt; pour le fin de course et
Ligne
Ligne
19 20 21 22
