RIB JOLLY BIG ONE Mode D'emploi page 35

REGULACIÓN DEL FINAL DE CARRERA AUTOMÁTICO (PATENTADO)
A - Controlar que el interruptor esté en INS.
B - Cerrar el cierre metálico manualmente.
C - Asegurarse de que la excéntrica C1 esté apoyada en el seeger S1 y si no es así, mover la palanca de la excéntrica C1 y girar la excéntrica contra
el seeger S1.
D - MUY IMPORTANTE ! Quitar el seeger S1 (asimiento seeger S1 para los ajustes futuros).
E - Presionar el pulsante ABRE. La puerta tiene que abrir*. Tener presionado el pulsante ABRE y soltarlo cuando se ha llegado a la posición de abertura
deseada (también se puede dejar hasta la parada mecánica de abertura).
F - Presionar el pulsador CIERRA y soltarlo al final del cierre.
* CUIDADO: Si los cables de la caja de pulsadores - selector están
invertidos y el motor cierra en lugar de abrir:
- Invertir OPEN y CLOSE.
- Reactivar el seeger S1
- Reposicionar manualmente la excéntrica roja C1 contra el seeger
S1 girándola después de haber movido la palanca roja.
- Quitar nuevamente el seeger S1.
- Repetir el procedimiento desde el punto E.

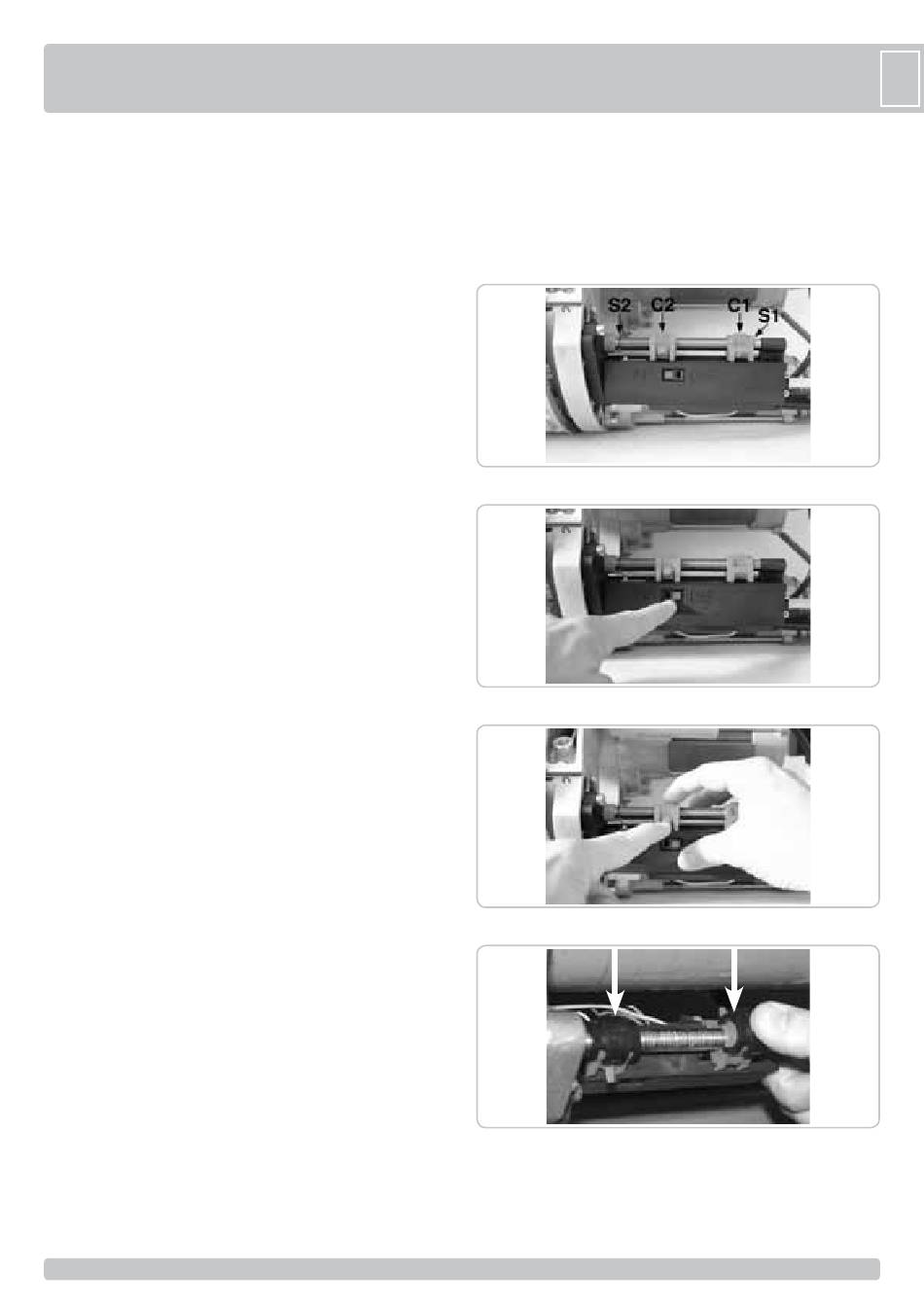

Después de que la puerta se ha completamente cerrado, la posición
final de las excéntricas tendría que ser como en la figura, es decir, con
la excéntrica C1 siempre cercana a la sede del seeger S1 (quitado
previamente) y con la excéntrica C2 posicionada lejos del seeger S2.
Mover el interruptor a DIS.
Ahora los microinterruptores están habilitados para interrumpir la
alimentación del motor cuando sean presionados alternativamente por
las excéntricas C1 y C2. Ejecutar un ciclo para controlar la regulación.
MUY IMPORTANTE ! Quitar el seeger S2
Si la posición de subida y bajada, programadas necesitan ulteriores
variaciones, es posible intervenir directamente actuando delicadamente
sobre las palancas de las excéntricas C1 o C2, girando las manillas de
regulación en dirección del seeger correspondiente para anticipar la
intervención del microinterruptor, o en el caso opuesto para postergar
la intervención del microinterruptor (2 dientes de la rueda = 1cm del
movimiento del cierre metálico).
Despuès del asiento de las posiciones de subida y bajada, insertar los
cierres de seguridad sobre las relativas cammes.
En caso se tenga que volver a programar el fin de carrera:
1 - Cierre completamente la puerta enrollable.
2 - Despues, se deberà que reponer los seeger S1 y S2 el la barra
roscada del fin de carrera.
3 - Mover las rodillas de plastico hasta que esas lleguen contras los
seeger S1 y S2.
4 - Terminar posicionando el interuptor principal posicion INS.
5 - Desde ahora se puede hacer una nueva programacion como por
instrucciones indicadas.
