De achterreflector plaatsen
LET OP!
Kans op ongelukken door slechte zichtbaarheid
Als u het mobiliteitshulpmiddel op de openbare
weg wilt gebruiken en een achterreflector
wettelijk verplicht is, moet u erop letten dat
de achterreflector niet wordt afgedekt door de
rollatorbeugel.
– Zorg er bij het plaatsen van de achterreflector
voor dat het reflecterende gedeelte voldoende
zichtbaar blijft.

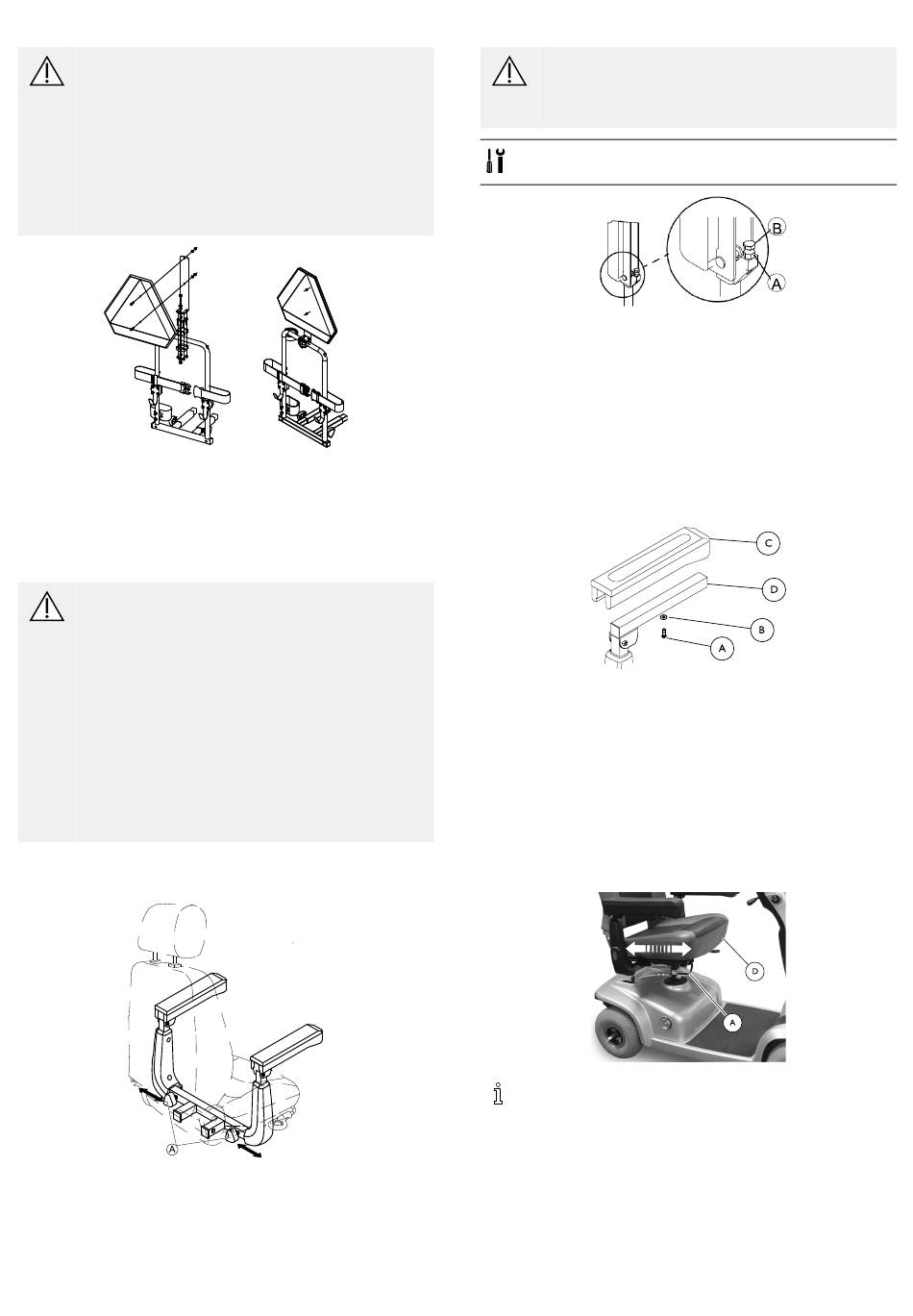

1. Plaats de achterreflector zoals weergegeven op de
tekening.

5 Montage

5.1 De armsteunbreedte instellen
WAARSCHUWING!
Ernstig letsel
Als een van de armsteunen is afgesteld op een
breedte die de toegestane waarde overschrijdt,
valt de armsteun uit zijn beugels en dat kan leiden
tot ernstig letsel.
– De breedteaanpassing is voorzien van kleine
stickers met markeringen en het woord "STOP"
(STOPPEN). De armsteun mag nooit verder
worden uitgetrokken dan het punt waarop het
woord "STOP" (STOPPEN) nog volledig leesbaar
is.
– Draai de vergrendelingsschroeven goed vast
zodra de aanpassing is voltooid.
De knoppen voor het ontgrendelen van de armsteunen
bevinden zich onder de zitting.
1. Draai aan de knoppen A om de vergrendeling voor de
armsteun los te maken.
2. Stel de armsteunen op de vereiste breedte in.
3. Draai de knoppen weer vast.
1675754-A
5.2 De armsteunhoek aanpassen
LET OP!
Er kunnen klempunten zijn bij het aanpassen van
de armsteunhoek.
– Let op uw vingers.
Gereedschap:
• Open steeksleutel van 1/2 inch
1. Beweeg de armsteun omhoog.
2. Maak de moer A los.
3. Pas de stelschroef B aan (omhoog of omlaag) voor de
gewenste armhoekpositie.
4. Maak de moer vast.
5. Om dezelfde hoek voor de andere armsteun te bepalen,
telt u de zichtbare schroefdraden nadat de moer is
vastgezet.
6. Herhaal stap 1-4 voor de andere armsteun, indien nodig.
5.3 Het armsteunkussen vervangen
1. Verwijder de bevestigingsschroef A en de sluitring B
waarmee het armsteunkussen C aan de armsteun D
is bevestigd.
2. Verwijder het oude armsteunkussen.
3. Plaats het nieuwe armsteunkussen met behulp van de
bevestigingsschroef en de sluitring. Zet alles goed vast.
4. Herhaal indien nodig STAP 1-3 om ook het andere
armsteunkussen te vervangen.
5.4 De zitting in voorwaartse/achterwaartse
richting zetten
De hendel voor de zitpositie bevindt zich aan de
rechterkant van de zitting.
1. Trek aan de hendel voor de zitpositie A om de zitting B
los te koppelen.
2. Schuif de zitting naar voren of achteren om de gewenste
positie te bereiken.
3. Laat de hendel los om de zitting in die positie te
vergrendelen.
A
A
