Instalación en caja de campo (Fig. 4.2)
• Situar los tornillos (Pos. 2) con los muelles (Pos. 3) a través de los agujeros en el
transmisor (Pos. 4). Fijar éstos utilizando las grapas circulares (Pos. 5).
• Fijar el transmisor en la caja de campo con los tornillos.
Atención:
A fin de evitar daños en el transmisor no forzar los tornillos a la hora de instalar el
equipo.

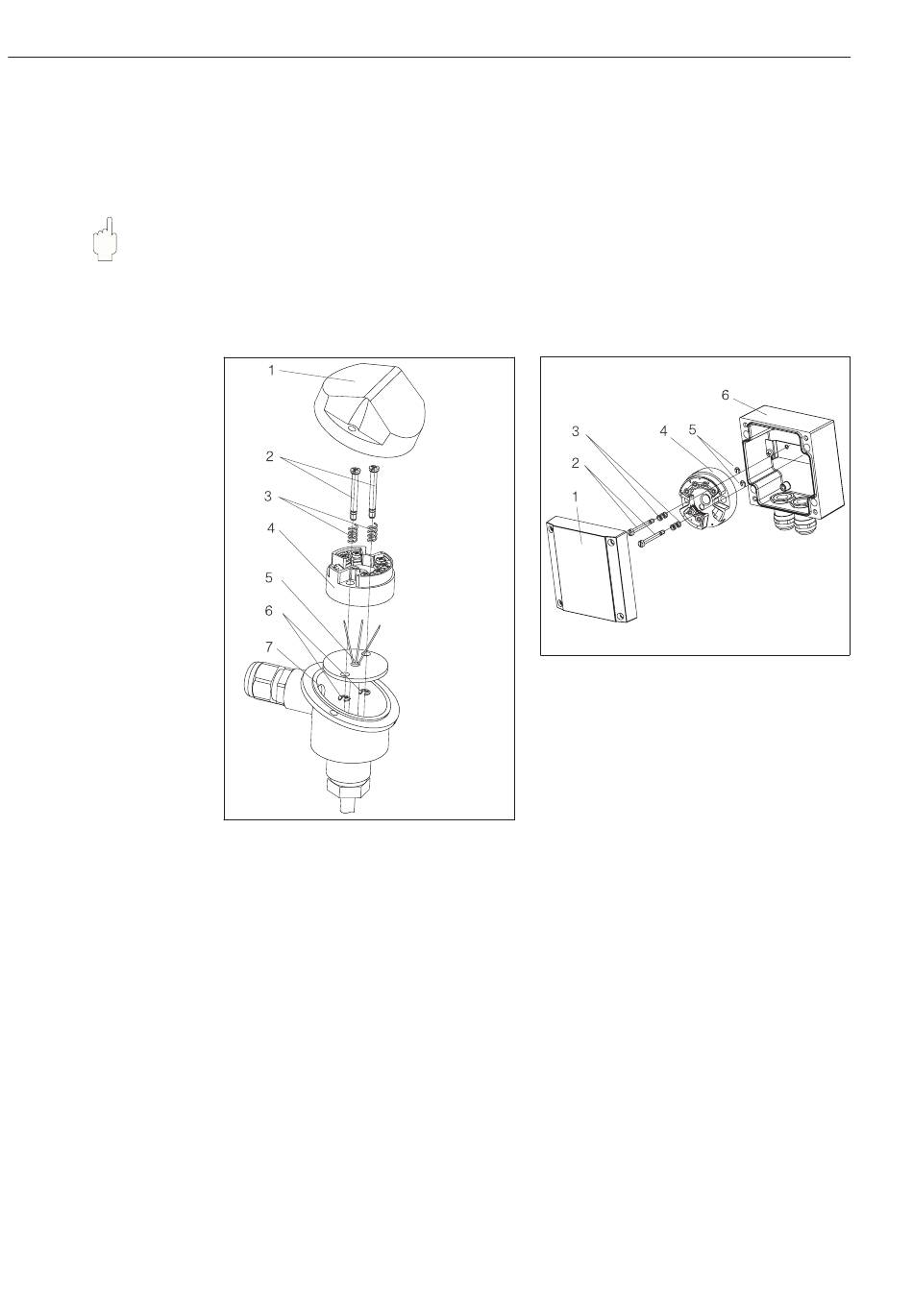

Fig. 4.1: Instalación del transmisor en un cabezal
forma DIN B.
Pos.1: Tapa
Pos.2: Tornillos
Pos.3: Muelles
Fig. 4.2: Instalación de un transmisor en una caja de
Pos.4: Transmisor
campo.
Pos.5:
Elemento sensor
con cables de
conexión
Pos.6:
Grapas circulares
Pos.7:
Prensaestopas
Pos.1: Tapa
Pos.2: Tornillos
Pos.3: Muelles
Pos.4: Transmisor
Pos.5: Grapas circulares
Pos.6: Caja de campo
