Montage
42
• Positionner le transmetteur dans la tête de telle sorte que les bornes de raccorde-
ment de la sortie courant (bornes 1 et 2) soient tournées vers le passage de câble
(pos. 7).
• Fixer ensuite le transmetteur (pos. 4) avec le capteur (pos. 5) dans la tête.
Montage dans le boîtier de terrain (fig. 4.2)
• Faire passer les vis de montage (pos. 2) avec les ressorts (pos. 3) à travers les per-
çages du transmetteur (pos. 4). Sécuriser les vis avec les rondelles - frein (pos. 5).
• Visser le transmetteur dans le boîtier avec un tournevis.
Attention :
Ne pas trop serrer les vis pour éviter un endommagement du transmetteur.

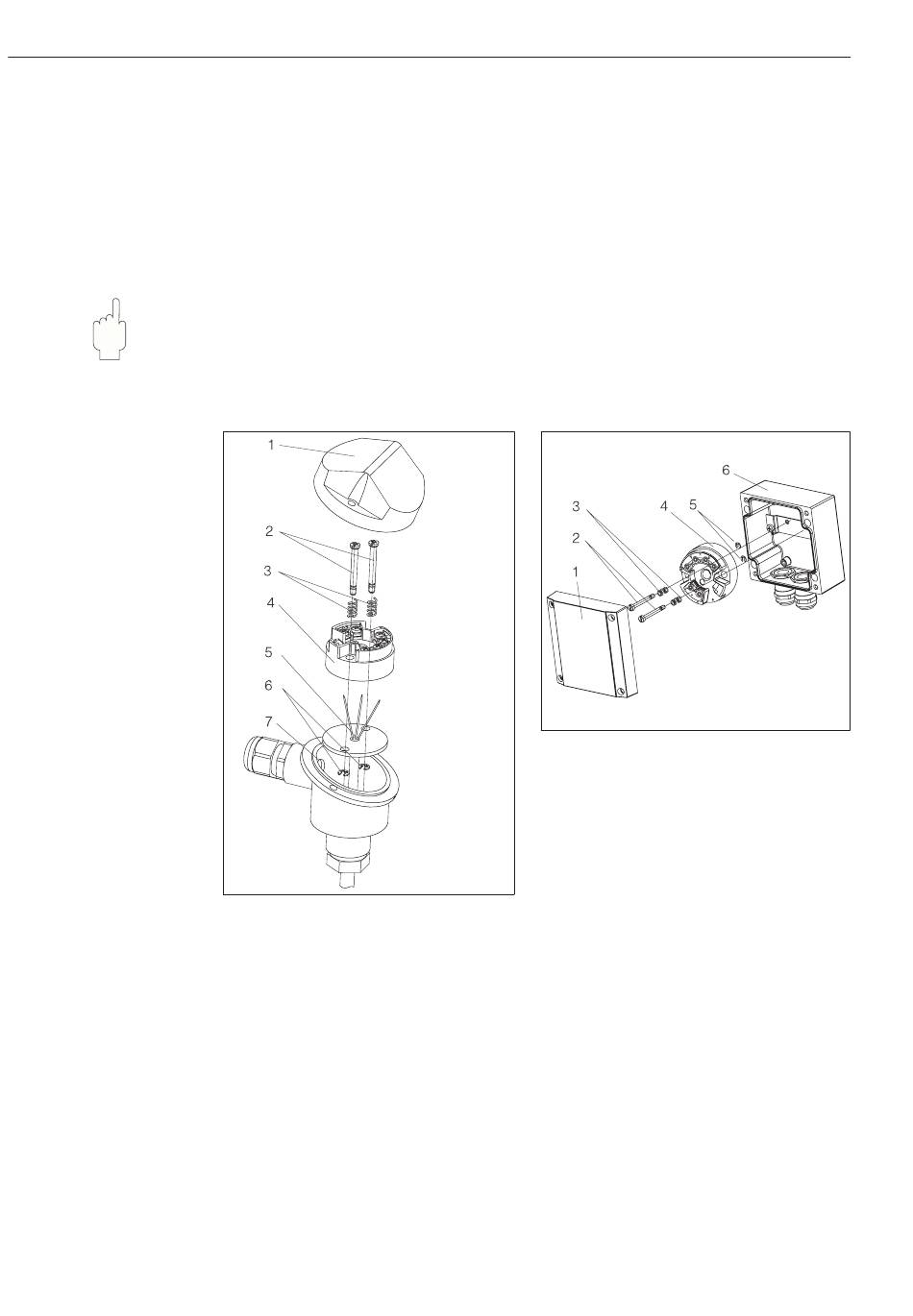

Fig. 4.1 : Montage du transmetteur dans la
tête de sonde forme B
pos. 1 : capot
pos. 2 :
vis de montage
pos. 3 :
Fig. 4.2 : Montage du transmetteur dans
ressorts de
montage
pos. 4 :
transmetteur
pos. 5 :
capteur avec fils
de raccordement
pos. 6 : rondelles -
frein
pos. 7 :
passage de câble
pos. 1 : capot
pos. 2 : vis de montage
pos. 3 : ressorts de montage
pos. 4 : transmetteur
pos. 5 : rondelles - frein
pos. 6 : boîtier de terrain
le boîtier de terrain
