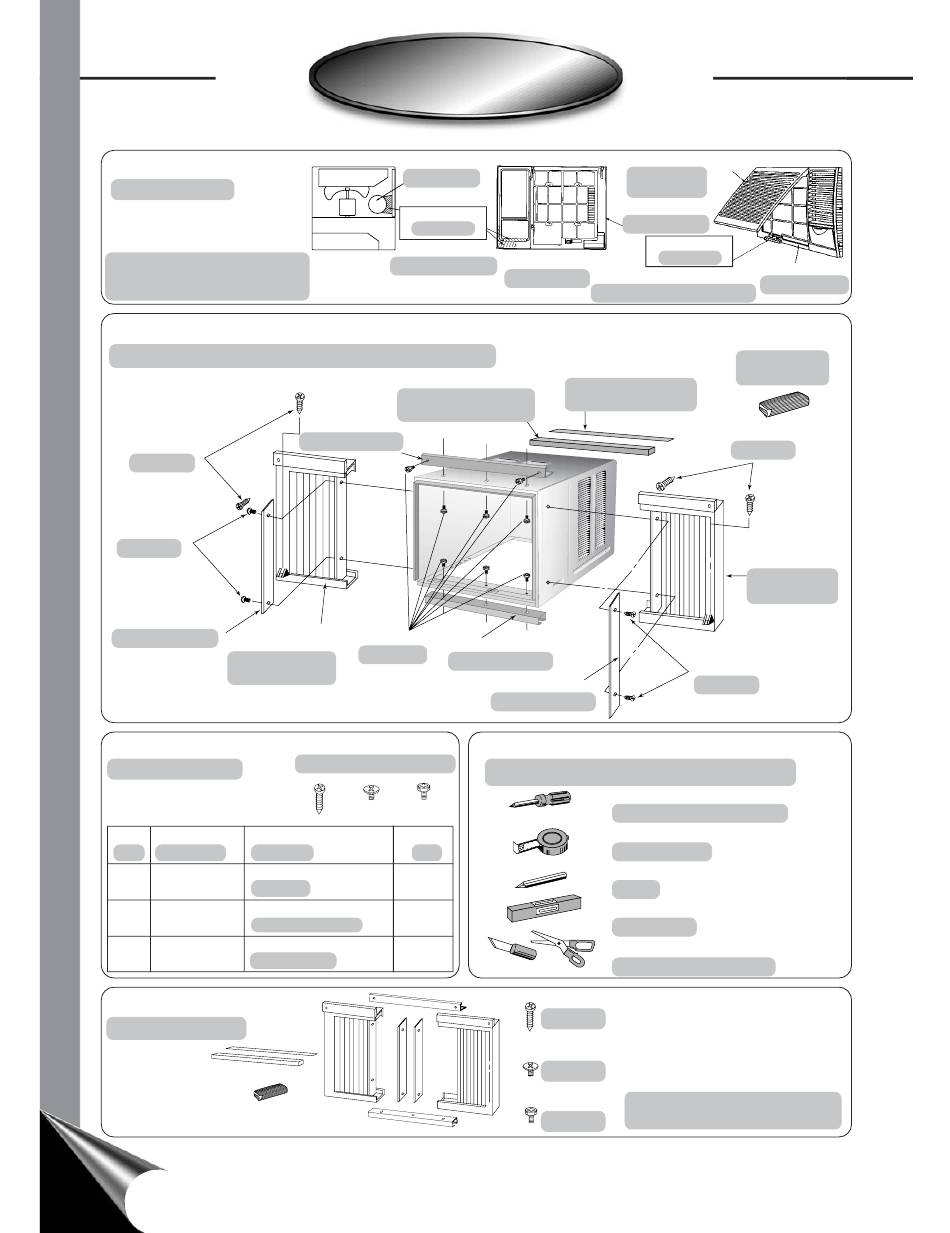

AIR CONDITIONER INSTALLATION
AIR CONDITIONER INSTALLATION
INSTALLATION DU CLIMATISEUR
INSTALLATION DU CLIMATISEUR
CAUTION
ATTENTION
Please remove the shipping blocks fixed
to the compressor and front grille before
installation.
Veuillez enlever les blocs de transport fixés
au compresseur et à la grille de devant,
avant d'installer.
INSTALLATION BOX CONTENTS
CONTENU DU BOÎTIER D'INSTALLATION
Type A screws
Vis Type A
Type B screws
Vis Type B
Panel retainer
Plaque de retenue
expandable panel
Panneau extensible
SCREWS FURNISHED
VIS FOURNIES
Type
Part no.
Type
Nº de pièce
CWH55207A
A
CWH55330
B
CWH55222A
C
ACCESSORIES
ACCESSOIRES
6
All manuals and user guides at all-guides.com
Compressor
Compresseur
REMOVE
ENLEVER
Shipping blocks
Blocs de transport
Window sash foam seal
Mousse d'étanchéité du
cadre de la fenêtre
Top bracket
Support supérieur
Left side
Type C screws
Vis Type C
gauche
Type A
Type B
Type C
Type A
Type B
Type C
Remarks
Qty.
Remarque
Qté
Wood Screw
6
Vis à bois
Tapping Screw
4
Vis autotaraudeuse
Machine Screw
8
Vis mécanique
Front intake grille
Grille avant
d'entrée d'air
Front grille
Grillage frontal
BACK VIEW
Shipping blocks (if any)
VUE ARRIÈRE
Blocs de transport (s'il en est)
Window sash sealing ribbon
Bande d'étanchéité du
cadre de la fenêtre
Bottom bracket
Support inférieur
Panel retainer
Plaque de retenue
SUGGESTED TOOL LIST
LISTE DES OUTILS NÉCESSAIRES
Medium sized screwdriver (#2 Phillips)
Tourne-vis moyen (Phillips n°2)
Tape Measure
Ruban à mesurer
Pencil
Crayon
Level
Niveau à bulle
Knife or Scissors
Couteau ou paire de ciseaux
(6 pcs)
(6 pièces)
(4 pcs)
Note : Check that none of the
(4 pièces)
accessories are missing.
(8 pcs)
Note : Vérifier qu'il ne manque
aucun des accessoires.
(8 pièces)
REMOVE
ENLEVER
Front grille
Grillage frontal
Sealer 50 g
(1.8 oz) (Putty)
Mastic 50 g
(1,8 oz) (Enduit)
Type A screws
Vis Type A
Right side
expandable panel
Panneau
extensible droit
Type B screws
Vis Type B
