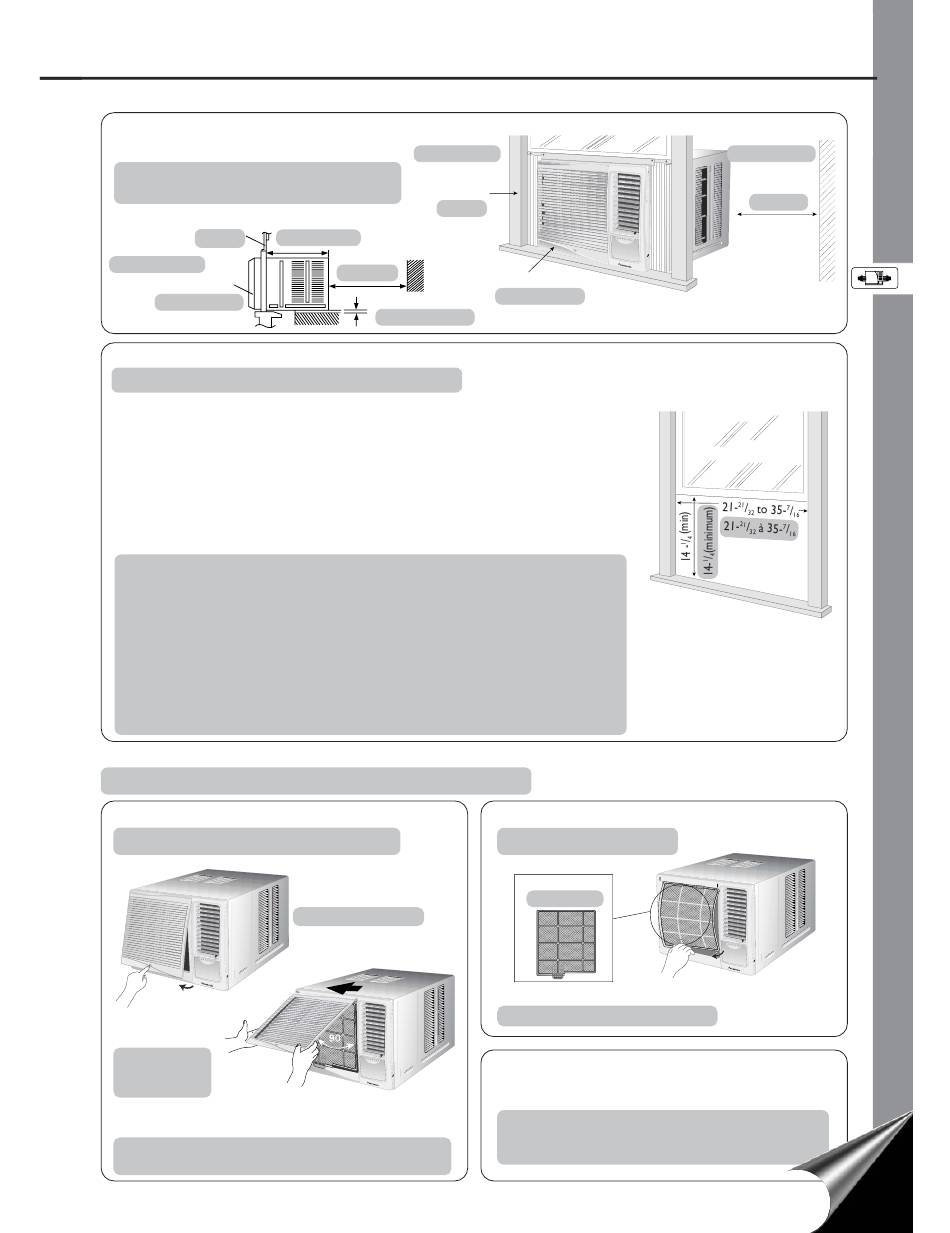

SELECT THE BEST LOCATION
(Single or Double hung window)
CHOISIR LE MEILLEUR EMPLACEMENT
(Fenêtre à guillotine simple ou double)
Window
18–
Fenêtre
18-
SIDE VIEW
VUE LATÉRALE
Front grille
Grillage frontal
WINDOW REQUIREMENTS
CARACTÉRISTIQUES DE LA FENÊTRE
• Hot sun rays hitting the outside surface of the cabinet will create considerable heat load. If
the outside of the cabinet is in direct sunlight, consider building an awning to shade the
cabinet while providing ample area for the heated air to be exhausted from the condenser
(both sides) and the top.
This unit is designed for installation in standard double hung windows. However, it may
also be installed in a sliding window using the optional installation kit (ME-68S and CZ-
MW4-P) available through your local dealer or parts distributor.
NOTE: The unit may also be installed "through the wall". You should, however, observe
standard carpentry practices and frame the opening without violating local ordi-
nances.
• Les rayons de soleil frappant la surface extérieure du boîtier sont un apport important de
chaleur. Si l'extérieur du boîtier est en plein soleil, vous pouvez fabriquer un auvent pour le
protéger tout en laissant suffisamment de place pour que l'air chauffé puisse sortir du
condensateur (des deux côtés) et par le dessus.
Ce climatiseur est conçu pour être installé sur des fenêtres standard à double guillotine.
Cependant, on peut aussi l'installer sur une fenêtre à glissière en se servant de la
trousse optionnelle d'installation (ME-68S and CZ-MW4-P) que vous pouvez vous
procurer ches votre distributeur local ou chez un détaillant de pièces.
NOTE: Il est aussi possible d'installer l'appareil "à travers le mur''. Vous devez cependant re-
specter les règles courantes de menuiserie et obtenir une ouverture sans avoir à violer
les pratiques locales.
PREPARATION OF AIR CONDITIONER CHASSIS
PRÉPARATION DU CHÂSSIS DU CLIMATISEUR
1
1
Remove the front intake grille
Retirez la grille avant d'entrée d'air
Lift up to about
90° and remove.
Levez le couvercle
à environ 90° et
retirez.
Slide the front intake grille slightly to the left to unhook
the tabs.
Faites glisser légèrement la grille avant d'entrée d'air
vers la gauche pour décrocher les attaches.
All manuals and user guides at all-guides.com
Indoor side
Côté intérieur
Window
Fenêtre
11
/
inches
16
11
/
pouces
16
12 inches
12 pouces
More than 4 inches
Plus de 4 pouces
Push and release.
Poussez et déclenchez.
Front grille
Grillage frontal
2
2
Remove the air filter
Retirer le filtre à air
Air filter
Filtre à air
Tilt up and pull out the air filter by the holder.
Retirez le filtre à air par le support.
NOTE: It is much easier, and also safer, to install the
empty cabinet into a window first and we
would suggest that you follow this procedure.
NOTE: Il est beaucoup plus facile et moins dangereux
d'installer un boîtier vide dans une fenêtre et
nous vous conseillons de procéder ainsi.
Outdoor side
Côté extérieur
12 inches
12 pouces
7
7
