BS 400P

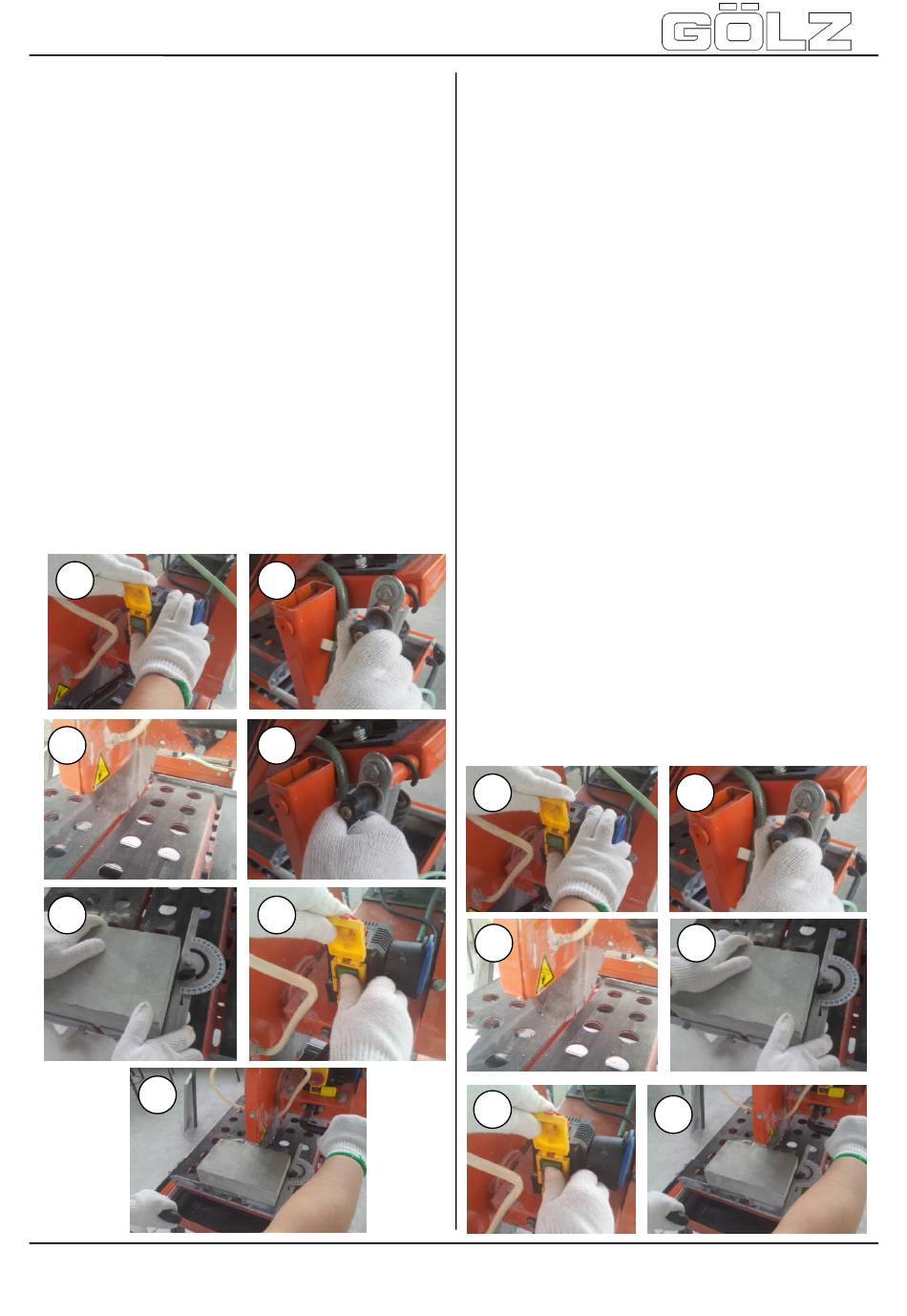

 Schalten Sie Maschine aus. Die Trennscheibe
darf sich nicht mehr drehen. (1)
 Lösen Sie die Einstellschraube (2)
 Stellen Sie den Schneidkopf in die gewünschte
Position.
 Stellen Sie den Tiefenanschlag ein. Ziehen Sie
die Kontermutter fest an um den Tiefenanschlag
zu fixieren.
 Die Trennscheibe darf den Tisch nicht berühren,
unabhängig der Position des Tisches. (3)
 Ziehen Sie erst jetzt die Einstellschraube wieder
fest an. Kontrollieren Sie dass der Schneidkopf
fixiert ist und sich nicht mehr bewegen kann. (4)
 Legen Sie dann das zu bearbeitende Material auf
den Tisch. Kontrollieren Sie die Position des
Materials mit Hilfe des Anschlagwinkels. (5)
 Starten Sie die Maschine. (6)
 Greifen Sie mit Ihrer linken Hand den Tischgriff
und mit Ihrer rechten Hand den Schneidkopfgriff.
Mit der rechten Hand betätigen Sie im Notfall den
Not-Aus-Taster am Schalter. (7)
Schieben Sie dann den Tisch langsam und ohne
Druck nach vorne
Trennscheibe schneidet das aufgelegte Material.
1
3
5
7
zur Trennscheibe. Die
2
4
6
5.3.2 Freie Schnitttiefe für Mehrschnitt
Bei der Anwendung einer freien Schnitttiefe ist der
Schneidkopf nicht in einer fixen Position befestigt.
Diese Schnittmethode ermöglicht es, mehrere Schnitt-
vorgänge zu schneiden, indem der Schneidkopf vor-
und zurückgeschoben wird und das Material somit
über die Trennscheibe schneidet.
Zu empfehlen bei harten Materialien (z.B. über viele
flache Schnitte).
Für freie Schnitttiefen gehen Sie wie folgt vor:
 Schalten Sie die Maschine aus. Die Trennscheibe
darf sich nicht mehr drehen. (1)
 Lösen Sie die Einstellschraube (2)
 Stellen Sie den Tiefenanschlag ein. Ziehen Sie
die Kontermutter fest an um den Tiefenanschlag
zu fixieren.
 Die Trennscheibe darf den Tisch nicht berühren,
unabhängig der Position des Tisches oder der
niedrigsten Stellung des Schneidkopfes! (3)
 Legen Sie dann das zu bearbeitende Material auf
den Tisch. Kontrollieren Sie die Position des
Materials mit Hilfe des Winkelanschlages. (4)
 Starten Sie die Maschine (5)
 Greifen Sie mit Ihrer linken Hand den Tischgriff
und mit Ihrer rechten Hand den Schneidkopfgriff.
Mit der rechten Hand betätigen Sie im Notfall den
Not-Aus-Taster am Schalter. (6)
 Verwenden Sie Ihre rechte Hand, um die
Schnitttiefe während des
einzustellen und verwenden Sie die linke Hand
um den Schnittguttisch vor
schieben. (7)
1
3
5
- 17-
Schneidvorgangs
und zurück zu
2
4
6
