Daikin FWC03C Manuel D'installation page 32

Die Inneneinheit muss so installiert werden, dass kein Kurzschluss
im Austrittskanal der Kühlluft entstehen kann. Bitte die Richtlinien
für die Installation beachten. Die Inneneinheit nicht an einem Ort
installieren, wo sie direktem Sonnenlicht ausgesetzt ist. Der
Standort der Einheit sollte sich für Rohrleitungsinstallationen
und Ablauf eignen und die Einheit muss in großem Abstand zu
einer Türe angebracht werden.
Verdeckter Deckeneinbau
• Den beigefügten Aufhänger verwenden.
• Versichern Sie sich, dass die Decke entsprechend stark ist,
damit sie dem Gewicht standhalten kann.
Isoliermaterial
(versorgung)
Luftausgangsseite
Aluminiumband
(versorgung)
Detail A
CC FWC03C
A (mm)
L (mm)
CC FWC09C
A (mm) 956
L (mm) 266

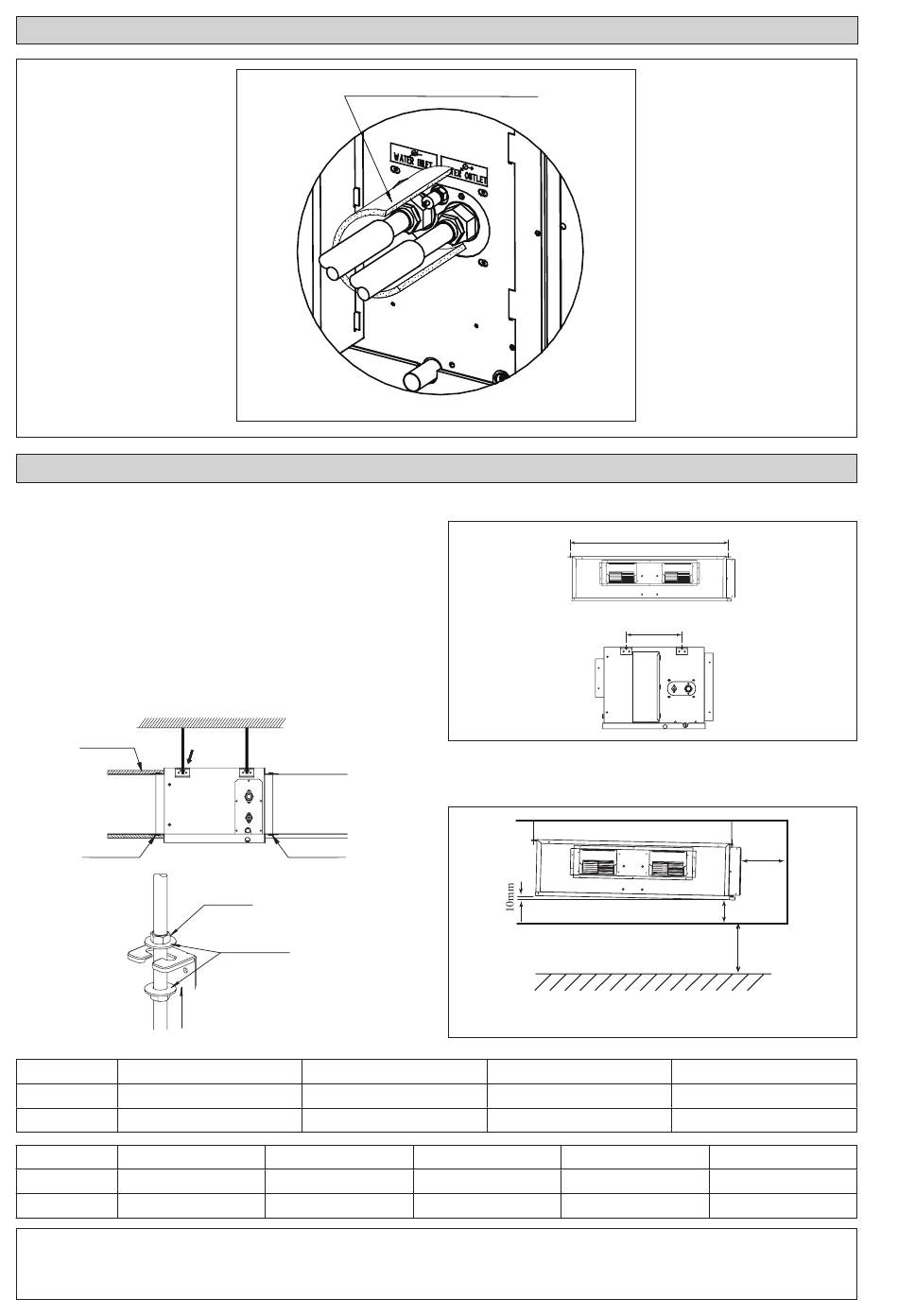

INSTALATIONSDIAGRAMM
VOLLSTÄNDIG ISOLIERTES KORK-BAND
ISOLIERUNG ÜBER DIE KÜHLWASSERLEITUNG
INSTALLATION DES INNENGERÄTES
Siehe
Detail A
Luftausgangsseite
Aluminiumband
(versorgung)
Versorgung
Unterlegscheibe für Aufhängeträger
(beigefügt)
Festanziehen
741
225
FWC11C
1264
401
! VORSICHT
Innen- und Außengerät nicht in Höhen über 2000m installieren.
Achsabstand (siehe Zeichnung unten)
Einen Freiraum, wie in der Skizze angegeben, schaffen, damit
Wartungsarbeiten einfach sind und eine optimale Luftströmung
möglich ist.
* Sollte die Decke entfernbar sein, dann kann der Abstand auch
kleiner als 300mm betragen.
FWC04C
881
225
FWC12C
1076
266
3-6
A
L
300mm* oder mehr
2300mm oder mehr
FWC06C
1041
225
FWC14C
1326
266
300mm
oder mehr
Decke
Boden
FWC07C
1176
225
FWC16C
1526
266
