MANUEL D'INSTALLATION
Daikin Altherma

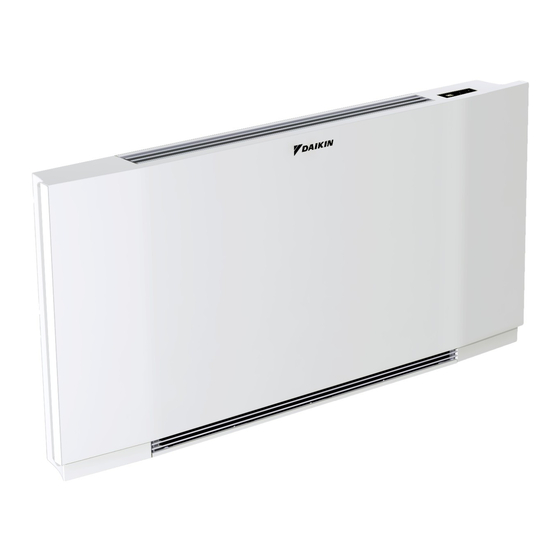

Ventilo-convecteur au sol
FWXV10AATV3(R)
FWXV15AATV3(R)
FWXV20AATV3(R)
FWXM10AATV3(R)
FWXM15AATV3(R)
FWXM20AATV3(R)

Publicité

Table des Matières
loading

Sommaire des Matières pour Daikin Altherma FWXV10AATV3

  • Page 1 MANUEL D’INSTALLATION Daikin Altherma Ventilo-convecteur au sol FWXV10AATV3(R) FWXV15AATV3(R) FWXV20AATV3(R) FWXM10AATV3(R) FWXM15AATV3(R) FWXM20AATV3(R)
  • Page 2: Conformité

    En mettant en œuvre les suggestions fournies dans ce manuel, le produit que vous avez acheté fonctionnera sans problèmes en vous proposant des températures intérieures optimales à moindre coût en termes d’énergie. DAIKIN EUROPE N.V. Conformité Cet appareil est conforme aux directives européennes: •...
  • Page 3: Table Des Matières

    Général Avertissements généraux ............4 Réglés fondamentales de sécurité...
  • Page 4: Général

    Éviter le contact prolongé avec le flux d’air direct. au client une déclaration de conformité selon les lois en vigueur et les indications fournies par DAIKIN dans la Éviter que la pièce reste fermée pendant longtemps. notice d’instructions accompagnant l’appareil.
  • Page 5: Gamme De Produits

    "ARRÊT". Gamme de produits Les convecteurs de pompe à chaleur DAIKIN se subdivisent en 2 types, FWXV et FWXM, chacun étant proposé en 3 tailles de performances et de dimensions différentes. Série FWXV Série FWXM...
  • Page 6: Dimensions Hors Tout

    Dimensions hors tout 2 tuyaux U.M. FWXV10AATV3(R) FWXV15AATV3(R) FWXV20AATV3(R) Dimensions 1199 1399 FWXV 135 mm Dimensions U.M. FWXM10AATV3(R) FWXM15AATV3(R) FWXM20AATV3(R) Dimensions FWXM...
  • Page 7: Installation

    Les descriptions pour le montage des machines ayant les dysfonctionnements de l’appareil, mais également la prises à droite (R) sont exactement les mêmes. nullité de la garantie et par conséquent DAIKIN EUROPE Cependant, les images doivent être considérées comme N.V. ne pourra être tenue responsable des dommages représentées de façon spéculaire.
  • Page 8: Accès Aux Composants Internes

    Accès aux composants internes Pour accéder à l’intérieur de la machine, suivez les Retirez la grille avant: procédures ci-dessous. - soulevez la grille jusqu’à ce qu’elle soit complètement sortie de son logement Retirez la grille supérieure: - inclinez la grille - déserrez les vis de fixation de la grille supérieure - faites-la coulisser vers l’extérieur - retirez la grille...
  • Page 9: Retrait Des Panneaux Latéraux

    Retrait des panneaux latéraux Pour enlever le côté: Côté - enlever les côtés vers le haut Corps de la machine Installation verticale Utiliser le gabarit en papier et tracer sur le mur la position En vérifier la stabilité en déplaçant manuellement les étriers des deux étriers de fixation.
  • Page 10: Branchements Hydrauliques

    Installation au plafond ou horizontale Utiliser le gabarit en papier et tracer au plafond la position Pour l’installation de la série FWXV, des kits d’accessoires des deux étriers de fixation et des deux vis arrière. Percer de bassin de collecte de condensation horizontaux sont avec un foret approprié...
  • Page 11: Évacuation De La Condensation

    Évacuation des condensations Le réseau d’évacuation des condensations doit être à éviter des phénomènes d’adhérence et de contre- dimensionné de façon appropriée et le tuyau positionné pression qui pourraient gêner l’écoulement normal. de façon à conserver tout au long du parcours une pente En cas de présence de dénivelé...
  • Page 12: Remplissage Du Système

    Montage du tube de refoulement de condensation dans la version horizontale Pour le montage du bac horizontal sur la série FWXM, N.B.: pour l’installation horizontale, respecter les consignes reportez-vous aux consignes des kits EKM(10/15/20) suivantes: COH. s’assurer que la machine est installée parfaitement à vérifiez que le tuyau en «L»...
  • Page 13: Les Branchements Électriques

    2.12 Les branchements électriques Effectuer les branchements électriques selon les exigences L’appareil doit être branché sur le secteur par le biais énoncées dans les chapitres Avertissements généraux d’un interrupteur multipolaire avec ouverture des contacts et Réglés fondamentales de sécurité en se référant aux minimale d’au moins 3 mm ou avec un dispositif qui schémas présents dans les manuels d’installation et permet la déconnexion complète du dispositif dans des...
  • Page 14: Nettoyage Du Filtre D'aspiration D'air

    Nettoyage du filtre d'aspiration d'air 2.15 Après une période de fonctionnement continu et en ou bien quand on souhaite redémarrer l’unité après une considération de la concentration d’impuretés dans l’air, période d’inactivité, procéder de la façon suivante. Enlèvement des cellules filtrantes Pour enlever la grille: inclinez la grille et faites-la coulisser vers l’extérieur soulevez la grille jusqu’à...
  • Page 15: Nettoyage Des Logements À Filtres

    Nettoyage des logements à filtres aspirer la poussière avec un aspirateur L’appareil est doté d’un interrupteur de sécurité laver le filtre à l’eau courante, sans utiliser de détergents qui empêche le fonctionnement du ventilateur en ou de solvants, et laisser sécher. l’absence du panneau mobile ou si celui-ci n’est pas bien mis en place.
  • Page 16: Dépannage

    DÉPANNAGE Dépannage En cas de fuites d'eau ou de fonctionnement anormal, La ventilation ne s'active pas même si de l'eau chaude couper immédiatement l'alimentation électrique et fermer ou froide est présente dans le circuit hydraulique. les robinets d'eau. L'appareil perd de l'eau en fonction chauffage. L'appareil perd de l'eau uniquement dans la fonction de Si l'on constate l'une des anomalies suivantes, contacter refroidissement.
  • Page 17 Effet Cause Solution Le bac de condensation est obstrué. Verser lentement une bouteille d'eau dans la partie basse de la batterie L'évacuation de la condensation pour vérifier le drainage; si besoin est, L'appareil perd de l'eau uniquement nécessite pas de pente pour un nettoyer le bac et/ou améliorer la pente dans la fonction de refroidissement.
