4. Installation électrique
4.3.1
Ethernet
Une interface Ethernet est disponible en série sur le terminal portable CDSA. Elle est
basée sur la spécification 10BaseT et convient à une exploitation demi-duplex.
Les paramètres d'interface suivants sont prédéfinis de manière fixe : 10 Mbit/s
Les positions des commutateurs DIP dans le puits à câbles ne sont pas significatives pour
cette interface.
Signaux Ethernet Connecteur Ethernet S3 sur
le boîtier de couplage
TD+
1
TD-
2
RD+
3
4
5
RD-
6
7
8
Tab. 4.3 : Signaux et raccordements Ethernet
4.3.2
Cavalier
Lorsque le terminal portable est déconnecté, le cavalier sert à court-circuiter le circuit
d'arrêt d'urgence.

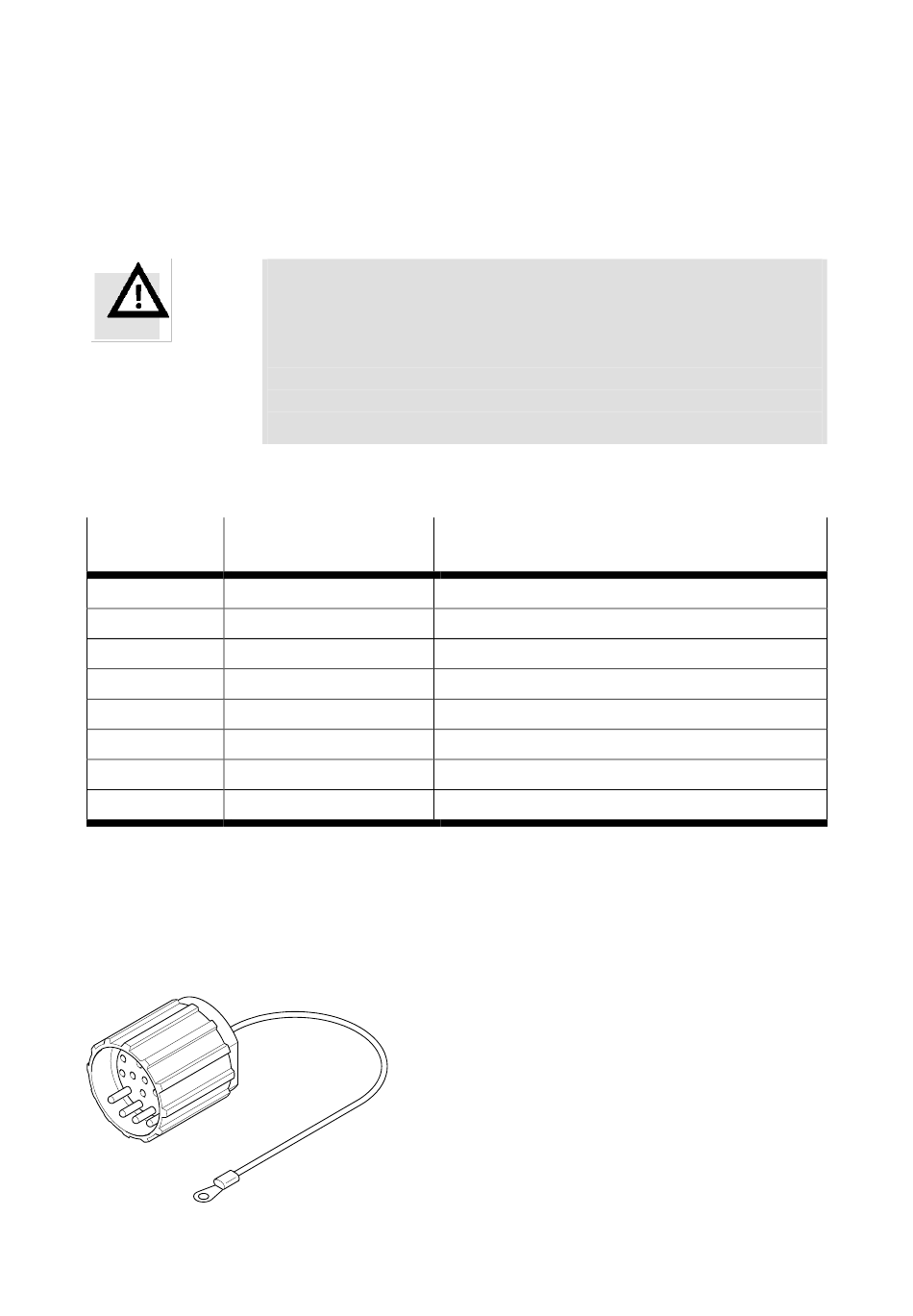

Fig. 4.8 : Cavalier
Festo GDCP-CDSA-SY-FR 1001a
Avertissement
Lorsque le terminal portable et la commande communiquent au
moyen d'une liaison point-à-point, une temporisation peut se pro-
duire lors de la transmission des données du clavier, par exemple.
Dans ce cas, il est vivement recommandé d'établir la liaison entre
la commande (contrôleur CMXR) et le terminal portable CDSA via un
switch Ethernet, ce que permet une liaison point-à-point.
Connecteur femelle RJ45 de l'interface Ethernet sur
l'unité de commande
1
2
3
6
7
8
Protocole TCP/IP
23
