P3.13.6.4 TEMPORISATION (ID 737)
Utilisez ce paramètre pour définir la durée maximale pendant laquelle le signal de retour
PID doit rester en dehors des limites de supervision avant que le défaut de supervision de
retour ne se produise.
Si la valeur cible n'est pas atteinte pendant ce délai, un défaut ou une alarme s'affiche.
P3.13.6.5 RÉPONSE À UN DÉFAUT DE SUPERVISION PID (ID 749)
Utilisez ce paramètre pour sélectionner la réponse du convertisseur en cas de défaut de
supervision PID.
Si la valeur de retour PID sort des limites de supervision pendant une durée supérieure à la
temporisation de supervision, un défaut de supervision PID se produit.
10.14.7

COMPENSATION DE PERTE DE PRESSION

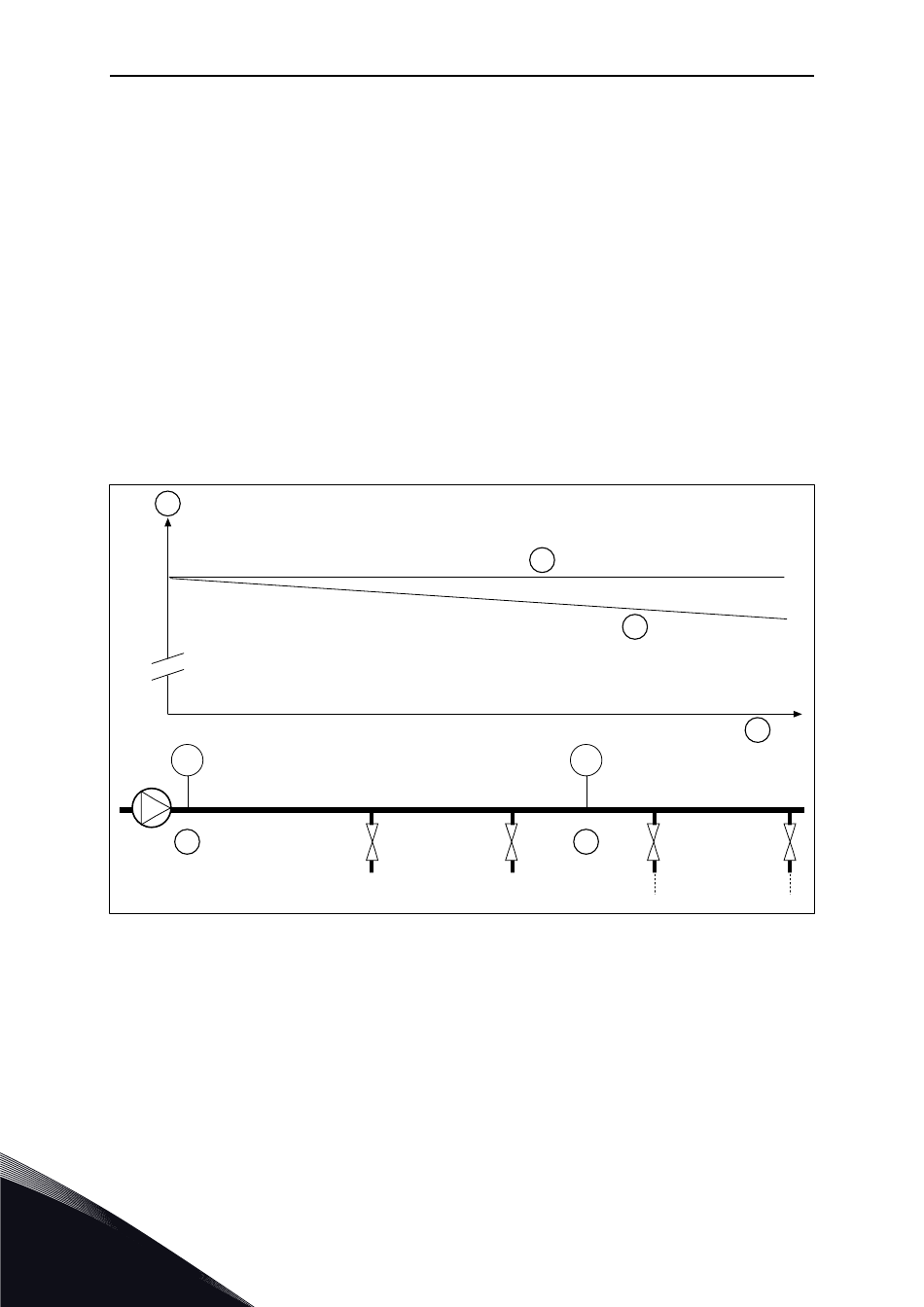

Lorsque vous pressurisez un long tuyau comportant plusieurs sorties, la position optimale
pour le capteur se situe à mi-chemin du tuyau (position 2 sur la figure). Vous pouvez
également placer le capteur directement après la pompe. Cela permet de connaître la
pression en sortie de pompe, mais plus loin dans le tuyau, celle-ci chute en fonction du débit.
A
PT
E
Fig. 84: Position du capteur de pression
A. Pression
B. Aucun débit
C. Avec débit
P3.13.7.1 ACTIVER LE POINT CONSIGNE 1 (ID 1189)
Utilisez ce paramètre pour activer la compensation de perte de pression dans le système de
pompes.
10
D. Longueur du tuyau
E. Position 1
F. Position 2
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
DESCRIPTION DES PARAMÈTRES
B
C
PT
F
D
