MENU AFFICHAGE
4 Pour sélectionner un nouvel élément dans la liste,
appuyez sur OK.
4.1.2

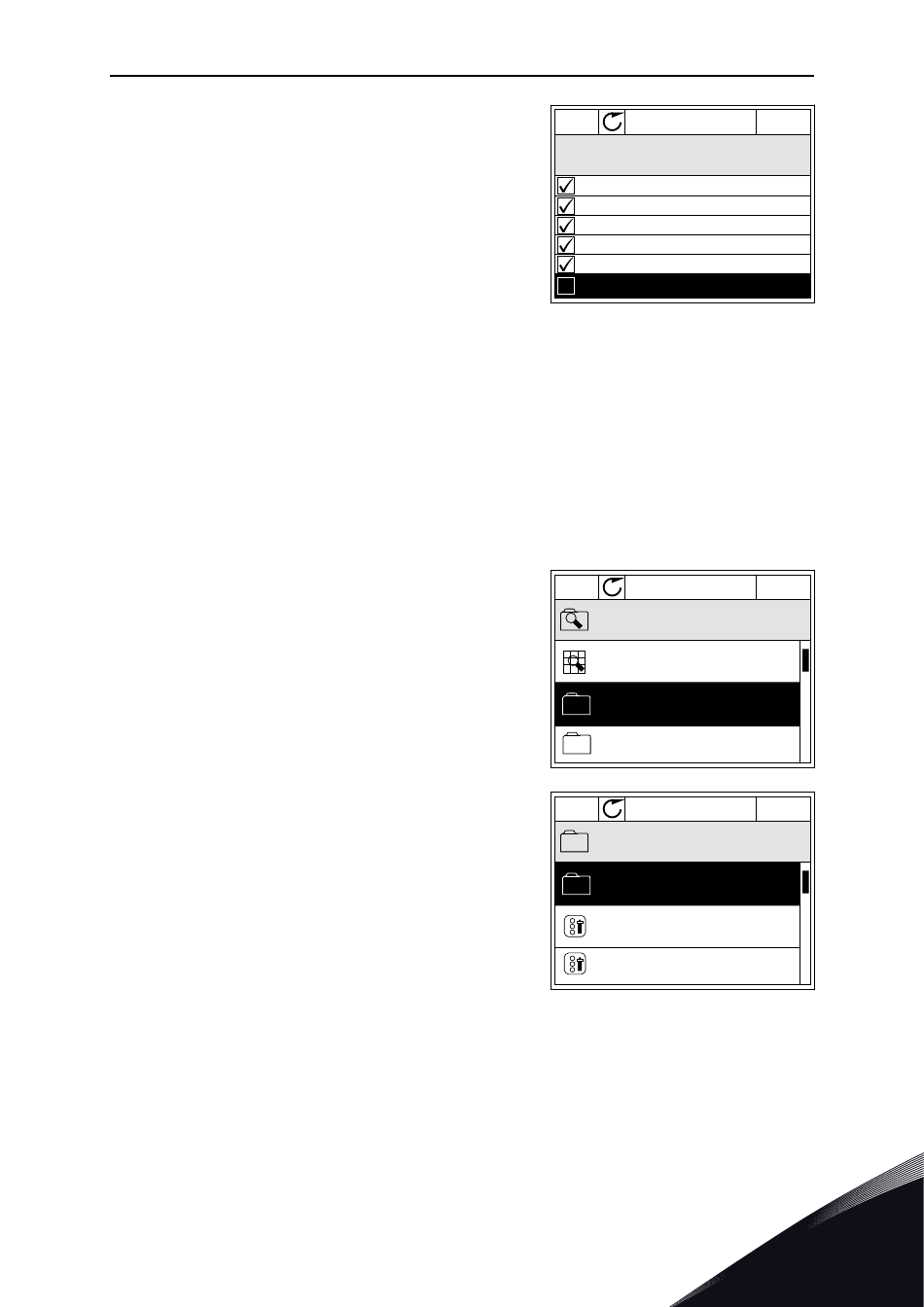

COURBE

La fonction Courbe est une représentation graphique de deux valeurs d'affichage.
Lorsque vous sélectionnez une valeur, le convertisseur commence à enregistrer les valeurs.
Dans le sous-menu Courbe, vous pouvez examiner la courbe et sélectionner les signaux.
Vous pouvez également indiquer les paramètres minimaux et maximaux, préciser l'intervalle
d'échantillonnage et utiliser la fonction Échelle auto.
MODIFICATION DES VALEURS
Utilisez la procédure suivante pour modifier les valeurs d'affichage.
1 Dans le menu Affichage, localisez le sous-menu
Courbe, puis appuyez sur OK.
2 Accédez au sous-menu Aff. courbe à l'aide de la
touche OK.
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
READY
STOP
FreqReference
ID:1 M2.1.1.1
Output frequency
FreqReference
Motor Speed
Motor Current
Motor Torque
Motor Power
STOP READY
Monitor
ID: M2.2
Multimonitor
Trend Curve
(7)
Basic
(13)
STOP READY
Trend Curve
ID: M2.2.1
View Trend Curve
(2)
Sampling interval
100 ms
Channel 1 min
-1000
VACON · 121
I/O
0.00 Hz
10.00 Hz
0.00 rpm
0.00 A
0.00 %
0.00 %
I/O
I/O
4
