Description du paramètre
3.13 Menu principal - Logique avancée - Groupe 13
3.13.1 13-** Réglages SLC
Le contrôleur Smart Logic (SLC) est essentiellement une
séquence d'actions définies par l'utilisateur (voir
13-52 Action contr. logique avancé [x]) exécutées par le SLC
lorsque l'événement associé défini par l'utilisateur (voir par.
13-51 Événement contr. log avancé [x]) est évalué comme
étant VRAI par le SLC. Les événements et actions sont
numérotés et liés par paires. Cela signifie que lorsque
l'événement [0] est satisfait (atteint la valeur VRAI), l'action
[0] est exécutée. Après cela, les conditions d'événement [1]
seront évaluées et si elles s'avèrent être VRAI, l'action [1]
sera exécutée et ainsi de suite. Un seul événement est
évalué à chaque fois. Si un événement est évalué comme
étant FAUX, rien ne se passe (dans le SLC) pendant
l'intervalle de balayage actuel et aucun autre événement ne
sera évalué. Cela signifie que lorsque le SLC démarre, il
évalue l'événement [0] (et uniquement l'événement [0]) à
chaque intervalle de balayage. Uniquement lorsque
l'événement [0] est évalué comme étant VRAI, le SLC
exécute l'action [0] et commence l'évaluation de
l'événement [1]. Il est possible de programmer de 1 à 20
événements et actions.
Lorsque le dernier événement/action a été exécuté, la
séquence recommence à partir de l'événement [0]/action

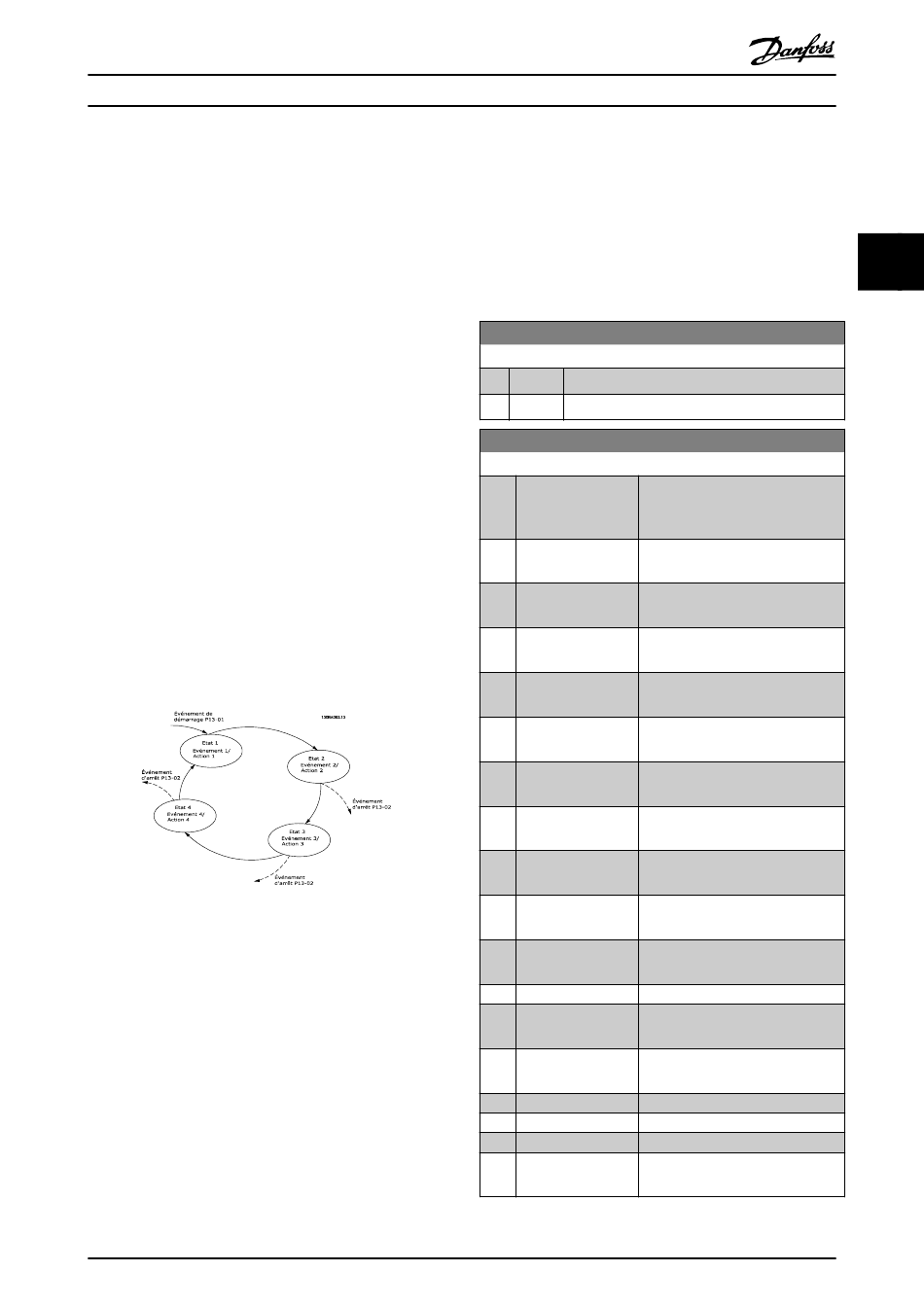

[0]. L'illustration donne un exemple avec trois événements/
actions.
Illustration 3.31
Démarrage et arrêt du SLC :
Le démarrage et l'arrêt du SLC s'effectuent par la sélection
de Actif [1] ou Inactif [0] au 13-00 Mode contr. log avancé.
Le SLC démarre toujours à l'état 0 (où il évalue l'événement
[0]). Le SLC démarre lorsque l'événement de démarrage
(défini au 13-01 Événement de démarrage) est évalué
comme étant VRAI (à condition que Actif [1] soit
sélectionné au 13-00 Mode contr. log avancé). Le SLC
s'arrête lorsque l'événement d'arrêt (13-02 Événement d'arrêt)
est VRAI. Le 13-03 Reset SLC réinitialise tous les paramètres
SLC et démarre la programmation à partir de zéro.
Guide de programmation du variateur VLT
3.13.2 13-0* Réglages SLC
Utiliser les réglages SLC pour activer, désactiver et
réinitialiser la séquence du contrôleur logique avancé. Les
fonctions logiques et les comparateurs fonctionnent
toujours en arrière-plan, ce qui permet un contrôle séparé
des entrées et sorties digitales du .
13-00 Mode contr. log avancé
Option:
[0]
[1]
13-01 Événement de démarrage
Option:
[0]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
®
MG11CD04 - VLT est une marque déposée Danfoss
®
HVAC
Fonction:
Inactif Désactive le contrôleur logique avancé.
Actif Active le Contrôleur logique avancé.
Fonction:
Sélectionner l'entrée booléenne
(VRAI ou FAUX) pour activer le
contrôleur logique avancé.
Faux Saisit la valeur fixe FALSE (FAUX)
*
dans la règle logique.
Vrai Saisit la valeur fixe TRUE (VRAI) dans
la règle logique.
En fonction Voir groupe de paramètres 5-3*
pour une description plus complète.
Dans gamme Voir groupe de paramètres 5-3*
pour une description plus complète.
Sur réf. Voir groupe de paramètres 5-3*
pour une description plus complète.
Limite couple Voir groupe de paramètres 5-3*
pour une description plus complète.
I limite Voir groupe de paramètres 5-3*
pour une description plus complète.
Hors gamme courant Voir groupe de paramètres 5-3*
pour une description plus complète.
I inf. basse Voir groupe de paramètres 5-3*
pour une description plus complète.
I sup. haute Voir groupe de paramètres 5-3*
pour une description plus complète.
Hors gamme vit.
Vitesse inf. basse Voir groupe de paramètres 5-3*
pour une description plus complète.
Vitesse sup. haute Voir groupe de paramètres 5-3*
pour une description plus complète.
Hors gamme retour
Inf.retour bas
Sup.retour haut
Avertis.thermiq. Voir groupe de paramètres 5-3*
pour une description plus complète.
