Installation
Montage du câble

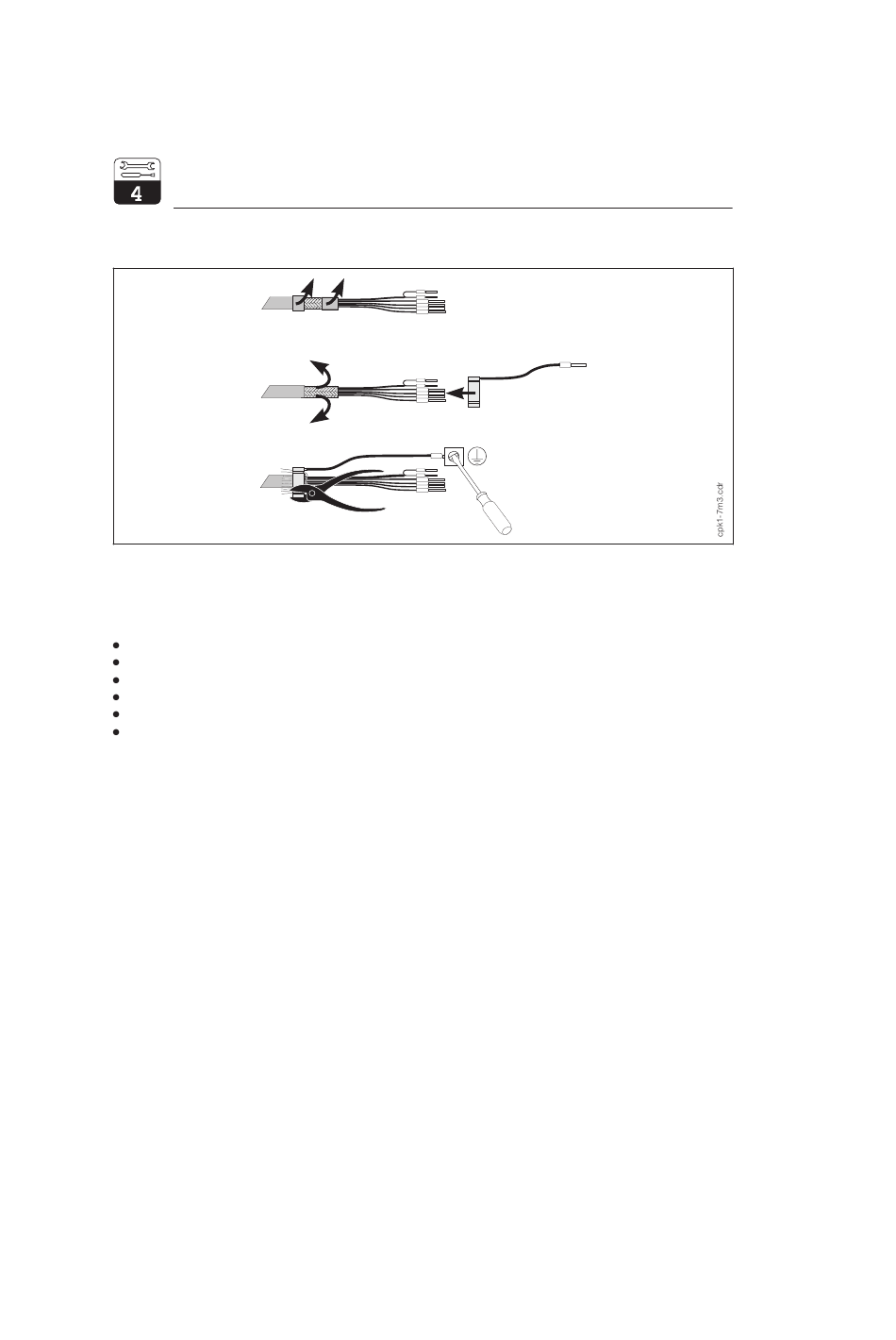

Fig. 4.12 Raccordement du blindage des câbles CPK 1, CPK 7
Montez le câble de mesure préconfectionné comme le montre la figure ci-dessus :
Faites passer le câble à travers un presse-étoupe dans le compartiment de raccordement ;
Retroussez sur environ 3 cm le blindage sur l'isolation du câble ;
Faites glisser la bague du blindage sur la tresse et serrez la bague avec une pince ;
Reliez les conducteurs du blindage à la borne de terre (voir symbole) ;
Faites les autres raccordements en vous référant à la fig. 4.6 ;
Serrez les presse-étoupe.
16
liquisys CPM 252
vt/j
gn/ye
Endress+Hauser
