Gestion de l'appareil
3.2 Configuration de l'appareil

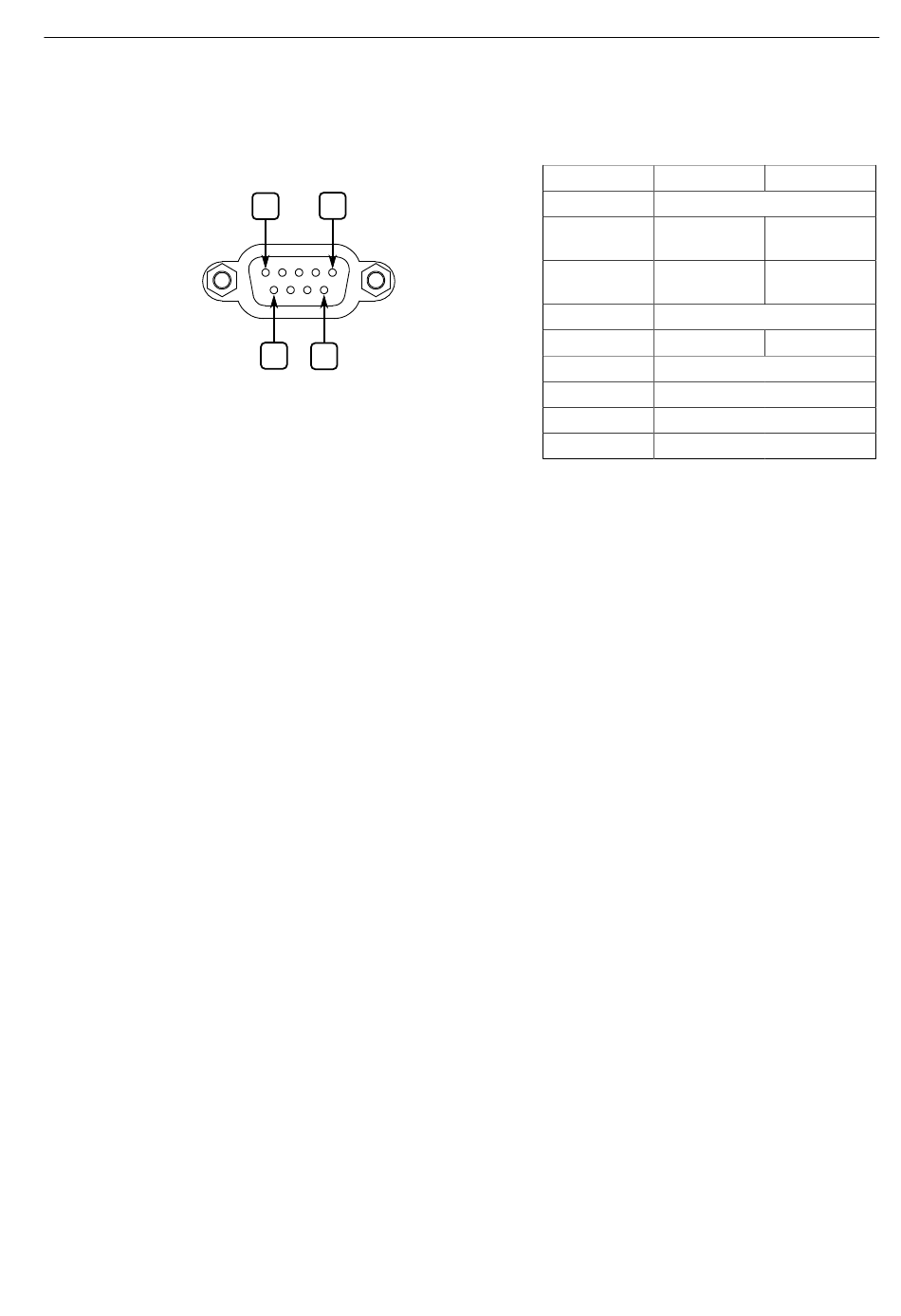

Le port de console série réalise un DCE RS-232 (équipement de transmission de
données) sur un connecteur DB9. La figure suivante présente le brochage du port :
Figure 3.1
a
Connectée en interne.
b
Connectée en interne.
Ports Ethernet
Connectez n'importe quel port Ethernet disponible sur l'appareil à un commutateur
de gestion et accédez à la console RUGGEDCOM RS900W et aux interfaces Web
via l'adresse IP de l'appareil. L'adresse IP par défaut au départ de l'usine pour le
RUGGEDCOM RS900W est https://192.168.0.1.
Pour plus d'informations sur les ports disponibles, voir
(Page
3.2
Configuration de l'appareil
Une fois que l'appareil est installé et connecté au réseau, vous devez le configurer.
La gestion de la configuration est entièrement réalisée avec l'interface RUGGEDCOM
RS900W. Pour plus d'informations sur la configuration de l'appareil, voir le
"RUGGEDCOM ROS Manuel de configuration" associé à la version de logiciel installée.
3.3
Réinitialisation de l'appareil
Le RUGGEDCOM RS900W peut être réinitialisé (remis à zéro) à l'aide du bouton
RESET. Le bouton RESET est en retrait et n'est accessible qu'à l'aide d'une épingle ou
d'un petit tournevis.
Pour réinitialiser l'appareil, enfoncez et relâchez le bouton RESET à l'aide d'une
épingle.
22
1
5
9
6
Port de console DB9 série
23)".
Broche
Nom
a
1
Réservé (ne pas connecter)
2
TX
3
RX
a
4
Réservé (ne pas connecter)
5
GND
a
6
Réservé (ne pas connecter)
b
7
Réservé (ne pas connecter)
b
8
Réservé (ne pas connecter)
9
Réservé (ne pas connecter)
"Ports de communication
Manuel d'installation, 04/2022, C79000-G8977-1028-14
Description
Transmission
de données
Réception
de données
Terre signal
