CONEXÃO COM DOIS FIOS E DOIS AMPLIFICADORES (continuação):
FIAÇÃO BIAMPLIFICADA
Na conexão com dois amplificadores, usa-se um canal de um amplificador para agudos e um canal de outro
amplificador para graves. Um alto-falante Bookshelf Studio Monitor pode usar os dois canais de um amplificador
estéreo. A seleção de canais e fios do amplificador mais adequados para larguras de banda diferentes pode produzir

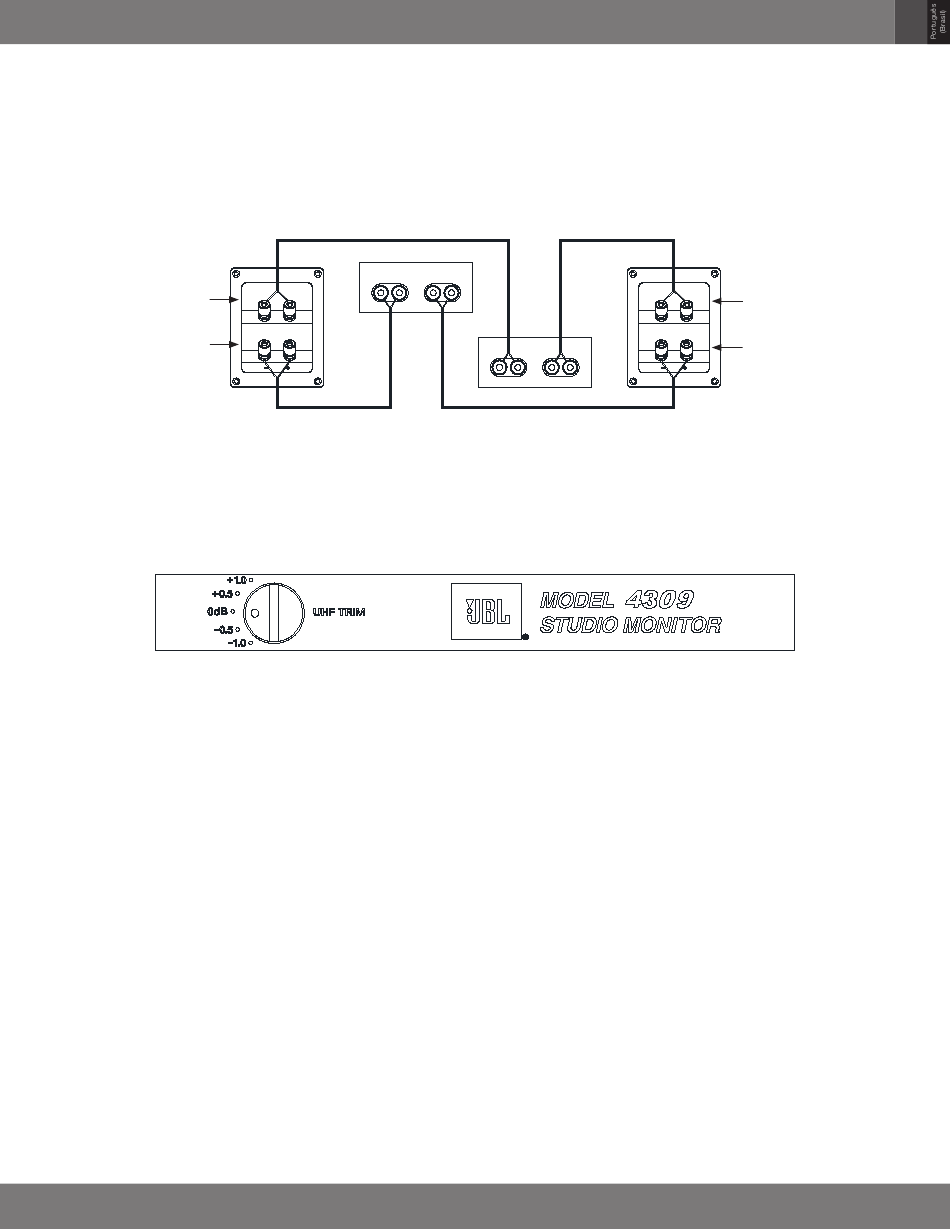

uma melhoria muito perceptível. Para conectar o JBL 4309 para amplificação dupla, conecte as caixas de som
conforme a ilustração a seguir.
Alto-falante
esquerdo
Conexão
de alta
frequência
Conexão
de baixa
frequência
Em ambos os casos, siga as instruções para os diferentes tipos de conectores na página 33. Observação: Para obter
mais informações sobre várias opções de conexões e altifalantes, entre em contato com o revendedor JBL local.

COntrOLes e aJustes

Embora o 4309 tenha apenas um woofer e um driver de compressão, o crossover avançado possui ajustes
escalonados no painel frontal que permitem equilibrar a faixa de frequência ultra-alta (UHF) em relação ao woofer.
Você pode usar esses controles para ajustar o som do alto-falante de acordo com a acústica da sala ou seu gosto
pessoal. Se você quiser resetar as caixas de som à resposta dos padrões de fábrica, defina os controles para "0 dB".
Como a maioria das caixas de som, o 4309 tem transdutores cujas suspensões levarão várias semanas para
"amaciar" e atingir o desempenho ideal. Durante este período, o equilíbrio entre o woofer e o nível de compensação
UHF pode mudar, portanto, recomendamos que você ajuste os controles UHF de acordo.

CuIDaDOs COM as suas CaIXas De sOM

• Limpe o gabinete com um pano limpo e seco para remover a poeira. Um pano úmido pode embaçar o
acabamento do gabinete. Não aplique líquidos voláteis como benzeno, tíner ou álcool no gabinete.
• Não borrife inseticida perto do gabinete.
• Para remover a poeira do tecido da grade, use um aspirador de pó ajustado para baixa sucção.
• Não lave a grade em água, pois a água pode desbotar a cor da grade ou torná-la desigual.
• Se a superfície do cone do woofer ficar empoeirada, você pode varrê-la cuidadosamente com um pincel de
caligrafia ou pincel macio e seco. Não use um pano úmido.
Amplificador 1 (LF)
Cn. Left Right
Cn.
esquerdo
Ch . direito Ch .
+ - + -
Cn.
Left
esquerdo
Ch .
+ - +
Amplificador 2 (HF)
35
Alto-falante
direito
frequência
Cn.
Right
direito
Ch .
frequência
-
Conexão
de alta
Conexão
de baixa
