Introduction

Ce document suppose que le lecteur possède une connaissance pratique du Protocole LECOM et maîtrise la programmation
et le fonctionnement de l'équipement de contrôle de mouvement. Ce guide est fourni à titre de référence uniquement.
2.1 Caractéristiques techniques du module
Le Tableau 2 identifie les caractéristiques techniques de la communication sérielle LECOM. Si la caractéristique est fixe
(non réglable), la valeur apparaît dans la colonne "Plage", si la caractéristique est sélectionnable, le tableau identifie le
paramètre et la plage de sélections disponibles.
Communications type entre maître et esclave:
• Commande d'écriture du maître
− Commande d'exécution
− Référence de fréquence
− Modification des paramètres de service du variateur
• Requêtes du maître
− Rapport d'état du variateur
− État des défauts (et historique des défauts)
2.2 Étiquettes d'identification du module
La Figure 1 illustre les étiquettes figurant sur le module de communication SMV RS-485. Le module RS-485 SMVector
est identifiable par :
• Deux étiquettes apposées de chaque côté du module.
• L'identificateur à code de couleurs au centre du module.
4
Introduction
Tableau 2 : Communication sérielle LECOM
Description Type
Adresse réseau Sélectionnable
Débit en bauds Sélectionnable
Bits de données Fixe
Parité / Bits d'arrêt Fixe
Valeurs nominales et certifications
COMM I/O ONLY
S/N: 123456789
Étiquette de gauche:
données du modul
SMV RS-485
TYPE: ESVZAR0
ID-NO: 12345678
ESVZAR0-000XX1A10

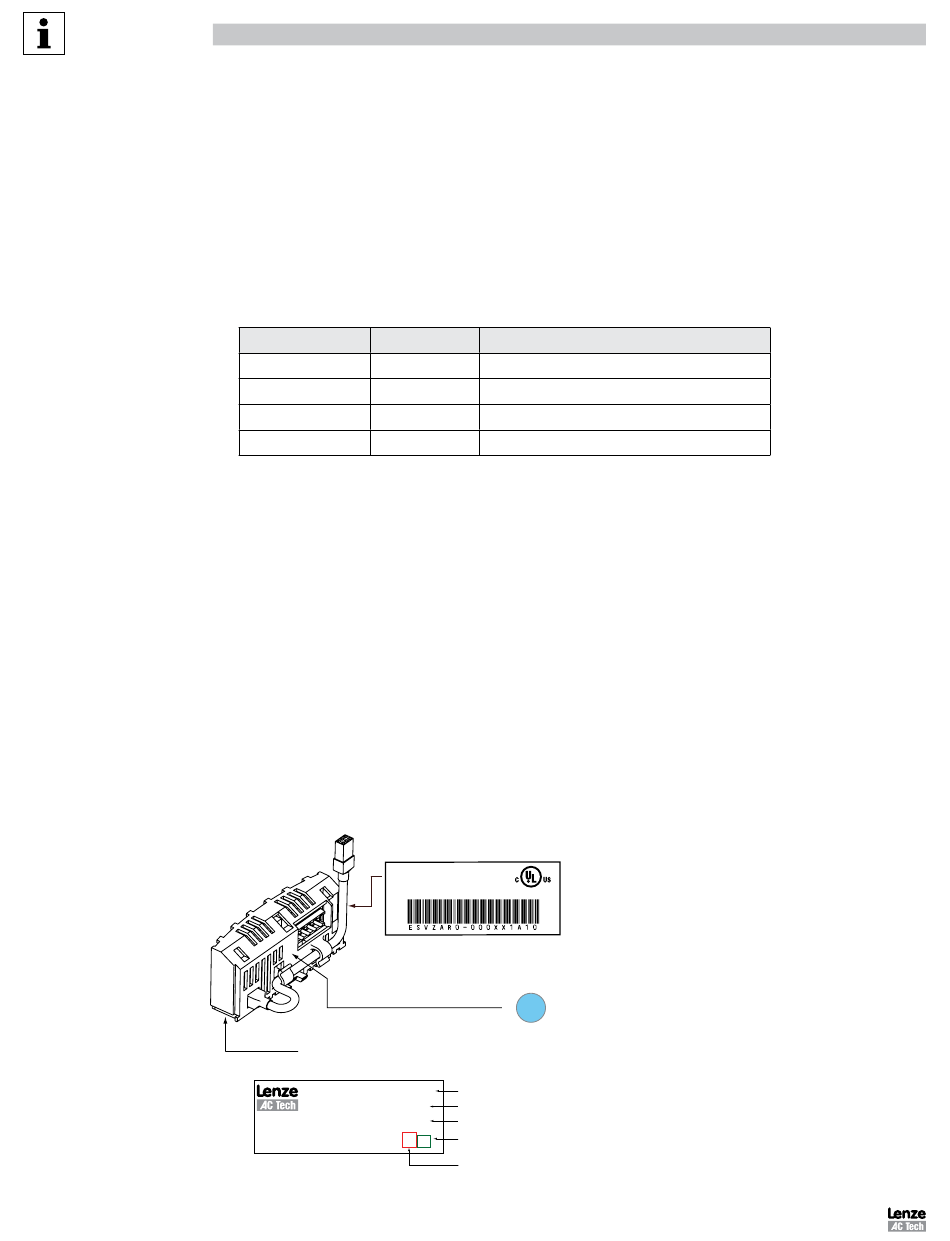

Figure 1 : Étiquettes du module RS-485
Range
P410 (1 - 99)
P411 (9600, 4800, 2400, 1200, 19200 bps)
7
Paire / 1
Étiquette de droite:
LISTED
Identificateur de fieldbus:
R = RS-485 (Modbus RTU/LECOM)
R0
A A: Protocole de fieldbus
B B: Numéro de modèle
C C: Numéro de commande Lenze
D D: Révision du micrologiciel
E: Révision du matériel
E
CMVLC401A
