Alignement Résistance De Ligne - EWM HP-XQ Manuel D'utilisation

Description du fonctionnement
Menu de configuration des postes
Affichage
5.11.2 Alignement résistance de ligne
La valeur de résistance des lignes peut être réglée directement ou bien alignée par la source de courant.
À la livraison, la résistance de ligne des sources de courant est réglée sur 8 mΩ. Cette valeur correspond
à un câble de masse de 5 m, à un faisceau intermédiaire de 1,5 m et à une torche de soudage refroidie à
l'eau de 3 m. Avec d'autres longueurs de faisceau, une correction de la tension +/- est par conséquent
nécessaire pour l'optimisation des propriétés de soudage. En réalignant la résistance de ligne, la valeur
de correction de la tension peut être remise à une valeur proche de zéro. La résistance de ligne
électrique doit être réalignée après chaque remplacement d'un composant accessoire comme par ex. la
torche de soudage ou le faisceau intermédiaire.
Si un deuxième dévidoir est utilisé dans le système de soudage, le paramètre (rL2) doit être mesuré pour
ce dernier. Pour toutes les autres configurations, l'alignement du paramètre (rL1) suffit.
1
0
2
3
4
76
Réglage/Sélection
Menu Service
Seul le personnel d'entretien autorisé est en droit d'entreprendre des modifications dans
le menu Service !
l
+
0
l
B
A

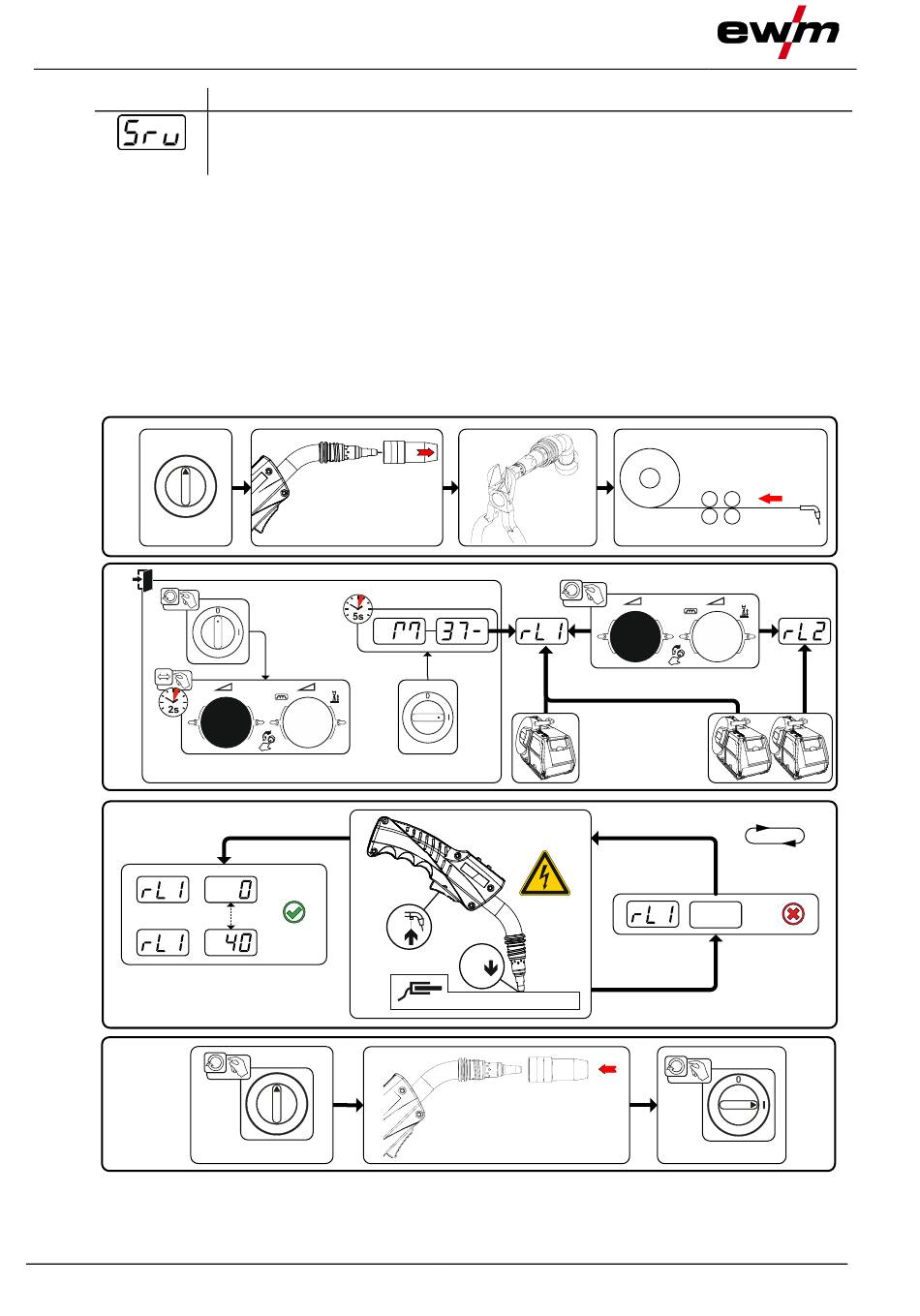

Illustration 5-61
50mm
099-00HPXQ-EW502
07.05.2021
