Brugervejledning

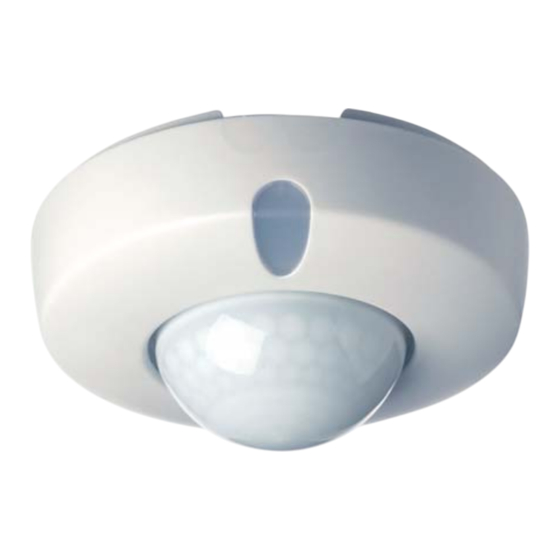

Tilstedeværelsessensor 360°,
2-Ch, 41-330
Anvendelse
Sensor PIR 360° type 41-330 er en 2 kanal belysningsstyring til
loftmontering.
Sensoren kan med fordel anvendes i følgende områder :
• Klasseværelser.
• Kursus lokaler.
• Møde lokaler.
Funktion
Funktion i klasseværelse:
Sensor PIR 360° type 41-330 vil først tænde belysningen ved
aktivering af det manuelle tryk, efter aktivering tænder belysning
kanal 2. Herefter tænder kanal 1 belysningen såfremt lysniveauet
er lavere end den indstillede værdi.
Er der ingen aktivitet i dækningsområdet og
udkoblingsforsinkelsen 1-30 min. er udløbet, slukkes belysningen
i kanal 2 og derefter i kanal 1, sensoren vil efterfølgende være
blokeret, klar til ny manual tænd via tryk.
Belysningen kan slukkes via det manuelle tryk f.eks. ved fi lm eller
video fremvisning. Belysningen tændes ved genaktivering af tryk.
Kobles kanal 2 i forbindelse med tavlebelysning vil denne
ligeledes kunne tændes og slukkes manuelt.
2 kanal belysning:
Ved anvendelse af 2 kanals belysningsstyring opnås en optimal
styring samt en større energibesparelse.
Kanal 1: Når sensoren er aktiveret tændes/slukkes belysningen
automatisk, afhængig af den indstillede LUX værdi, set i forhold
til det målte lysniveau og bevægelse.
Kanal 2: Belysningen tændes og slukkes via det manuelle tryk.
Desuden slukkes kanal 2 når udkoblingsforsinkelsen udløber.
På Fig. 1A vises hvorledes sensoren skal placeres og hvorledes
inddelingen for kanal 1 og kanal 2 skal være for at opnå størst
udnyttelse af sensoren.
Servodan A/S | Tel +45 7442 4726 | Fax + 45 7442 4035 | info@servodan.dk | www.servodan.com
Manuel funktioner:
Manuel lystænding:
Lyset kan kun tændes med manuelt tryk ved døren. Kanal 1 tænder
kun såfremt lysniveauet er lavere end den indstillede værdi.
Sluk af lyset:
Når lokalet forlades kan der udføres sluk af lyset på manuelt tryk
ved døren. (Kanal 1 + 2 slukker)
Installation
Dækningsområde:
Sensor PIR 360° type 41-330 er forbeholdt loftmontering i en
standard højde af 2,5 – 3,4 meter og placeres centreret iht.
lokalets sidepladser, dog skal sensoren dække området foran
tavlen, da det typisk vil være der, hvor den hyppigste aktivitet
forekommer. Fig. 2.
Begrænsning af detekteringsområde:
Er dækningsområde for stort kan det med fordel begrænses ved
montering af vedlagt afdækning. Herved kan den maksimale
rækkevidde på Ø20 m reduceres til Ø12 m, Ø5 m eller Ø3 m og
vinklen på 360º kan reduceres i step af 45º. Fig. 2.
Det frarådes at montere PIR Sensoren så den udsættes
for direkte sol indstråling, luftstrøm fra aircondition /
radiator m.m. Fig. 3.
Parallelkobling:
2 sensorer på samme tænding vil p.g.a. luxfunktion give en
uhensigtsmæssig styring og må derfor frarådes.
Montering, Fig. 4:
a) Optimal dagslysmåling fås ved at placere Sensor PIR 360º
med ruden (light gate) rettet mod dagslysindfaldet.
b) Monteres Sensor PIR 360º direkte på loft, kan hul afstanden
105mm anvendes. Bemærk at kabelindgang er drejet 45º i
forhold til opspændingshullerne.
c) Monteres Sensor PIR 360º på en loftdåse anvendes de
dertil placerede huller i afstanden 60mm og bundblænden
slås ud. Fremfør kabel korrekt og forsvarlig, iht. instal-
lationsforskrift for fast installation, bemærk at al monterings-
arbejde skal ske med afbrudt netspænding.
Ledningsforbindelser se under Fig. 5.
