Chamberlain B2202C Manuel D'installation page 69

Installation

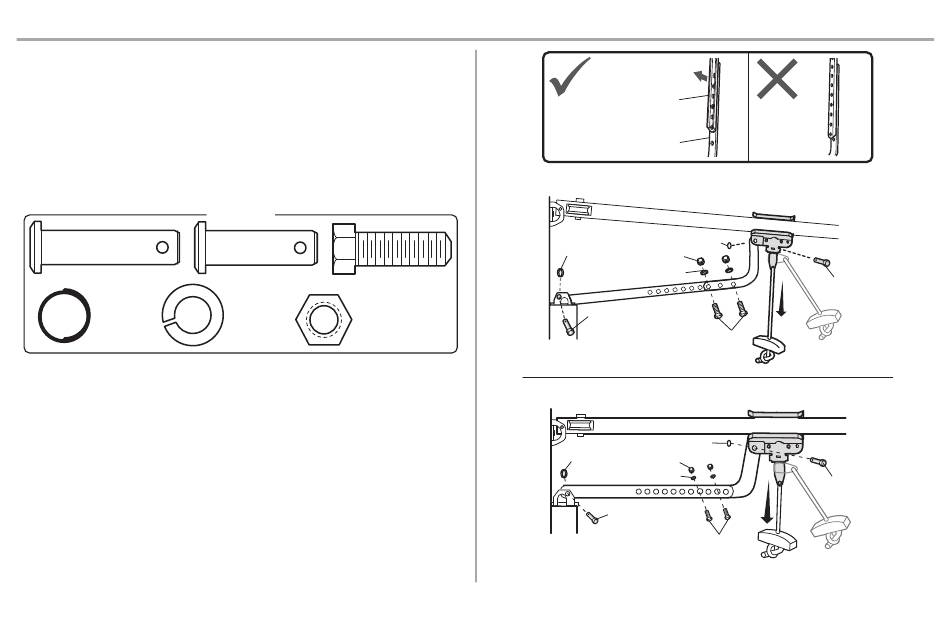

ÉTAPE 9 Connecter le bras de porte au chariot (suite)
OPTION B - PORTES MONOBLOC
IMPORTANT : La rainure du bras de porte droit DOIT faire face à l'opposé du bras de porte incurvé.
1. Fermez la porte. Déconnectez le chariot en tirant sur la poignée de déclenchement d'urgence.
2. Fixez le bras de porte droit et le bras de porte incurvé ensemble à la longueur la plus longue
possible (avec un chevauchement de 2 ou 3 trous) à l'aide des boulons, écrous et rondelles d'arrêt.
3. Fixez le bras de porte droit au support de porte à l'aide de l'axe à épaulement. Fixez avec
l'anneau de fixation.
4. Fixez le bras de porte incurvé au chariot à l'aide de l'axe à épaulement. Fixez avec l'anneau de fixation.
5. Tirez la poignée de déclenchement d'urgence vers l'ouvre-porte de garage jusqu'à ce que le
bras de déclenchement du chariot soit horizontal.
Axe à épaulement 5/16 po x 1 1/4 po
Anneau de
fixation
MATÉRIEL
Axe à épaulement
Boulon à six pans
5/16 po x 1 po
5/16 po - 18 x 7/8 po
Rondelle
d'arrêt
Écrou 5/16 po - 18
5/16 po - 18
Bras de porte droit
(rainure tournée
vers l'extérieur)
Bras de porte
incurvé
Porte monobloc sans rail
Anneau de fixation
Anneau de fixation
Rondelle de blocage
Axe à épaulement
5/16 po x 1 1/4 po
Porte monobloc avec rail
Anneau de fixation
Anneau de
fixation
Rondelle de blocage
Axe à épaulement
5/16 po x
1 1/4 po
21
Écrou
Axe à
épaulement
5/16 po x 1 po
Boulons à
six pans
Écrou
Axe à
épaulement
5/16 po x 1 po
Boulons à
six pans
