Câblage
#
!
!
14
4 Câblage
4.1 Raccordement de l'unité de mesure
Danger!
• L'appareil de mesure ne doit être raccordé qu'à des circuits de courant SELV, PELV ou CLASS 2.
Ceci est valable tant pour l'énergie auxiliaire que pour les sorties.
• Risque d'électrocution ! Mettre l'appareil hors tension avant de l'ouvrir. Ne pas installer ni câbler
l'appareil sous tension. Un non respect peut entrainer la destruction de parties de l'électronique.
• Risque d'électrocution ! Relier le conducteur à la prise de terre du boitier avant de mettre sous
tension (non nécessaire dans le cas d'une alimentation galvaniquement séparée).
• Comparer les indications de la plaque signalétique avec la tension locale. Tenir également compte
des directives d'installation locales.
Remarque!
Les circuits de la sortie impulsion/état sont galvaniquement séparés de la communication et de
l'alimentation.
4.1.1 Raccordement direct sans adaptateur
Le raccordement électrique de l'appareil de mesure est effectué à l'aide d'un connecteur Lumberg
(Type RSE8, M12x1).
Remarque!
Lors d'un raccordement direct sans adaptateur il convient d'utiliser un câble approprié sans
extension de l'interface de service, par ex. câble RKWTN8-56/5 P92, de la société Lumberg.
A
B

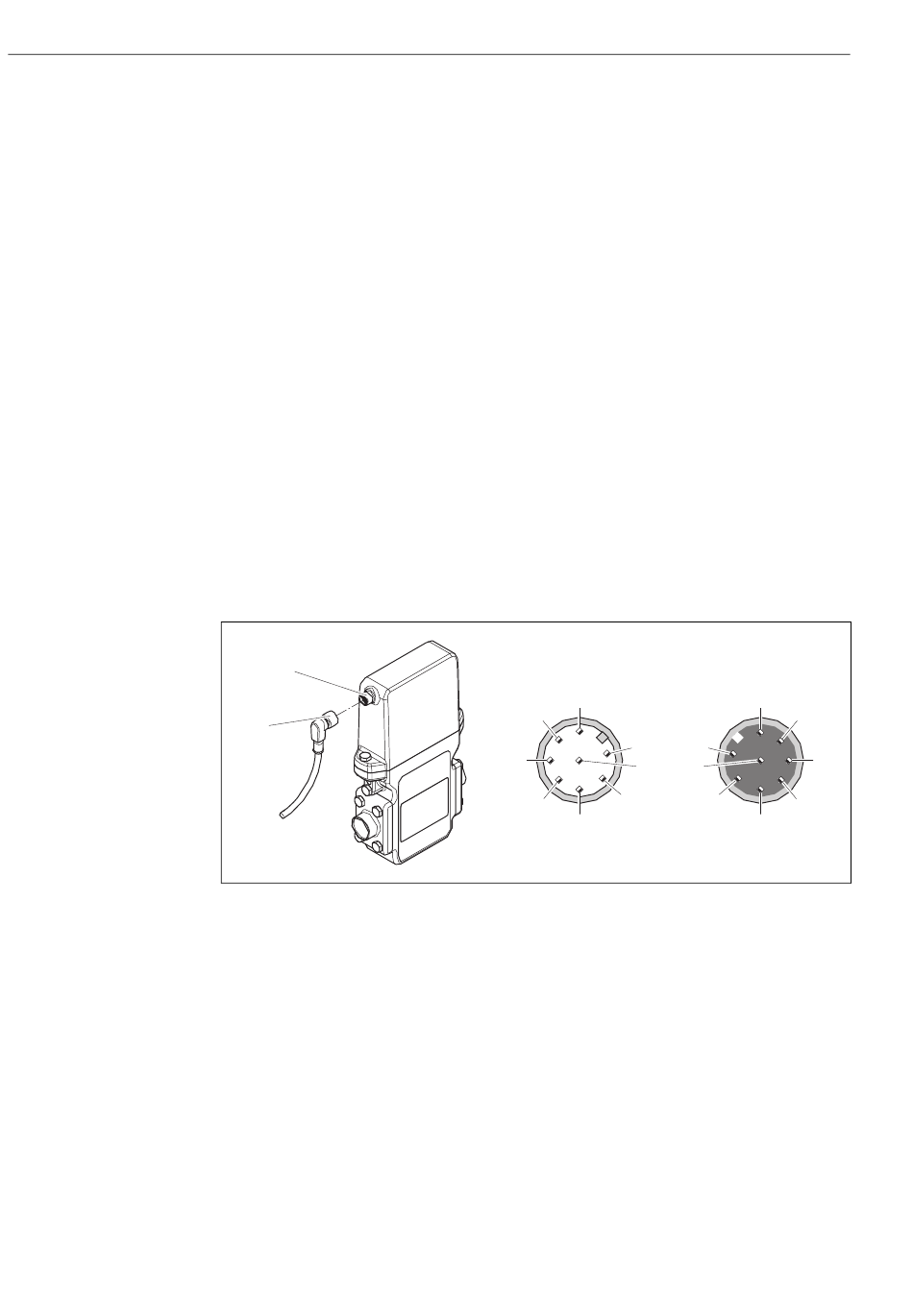

Fig. 9: Schéma électrique raccordement direct sans adaptateur
A Connecteur sur l'appareil
B Connecteur de câble
1 (+), énergie auxiliaire (tension nominale 24VDC (20...30 VDC), 6 W)
4 (–), énergie auxiliaire (tension nominale 24VDC (20...30 VDC), 6 W)
5 (+), sortie impulsion, état (max. 30 V)
6 (–), sortie impulsion (max. 25 mA)
7 (–), sortie état (max. 25 mA)
2 interface service (ne doit pas être raccordée en cours de fonctionnement normal)
3 interface service (ne doit pas être raccordée en cours de fonctionnement normal)
8 interface service (ne doit pas être raccordée en cours de fonctionnement normal)
A
2
3
1
4
8
7
5
6
RSE8
Dosimag
B
2
3
1
4
8
7
5
6
a0003833
