Proline Promass 40
Endress+Hauser
Montage dans un écoulement gravitaire
La proposition d'installation à la figure suivante permet cependant un montage dans une conduite
verticale. Les restrictions ou la mise en place d'une vanne de section inférieure au diamètre nominal
évitent le fonctionnement à vide du capteur pendant la mesure.

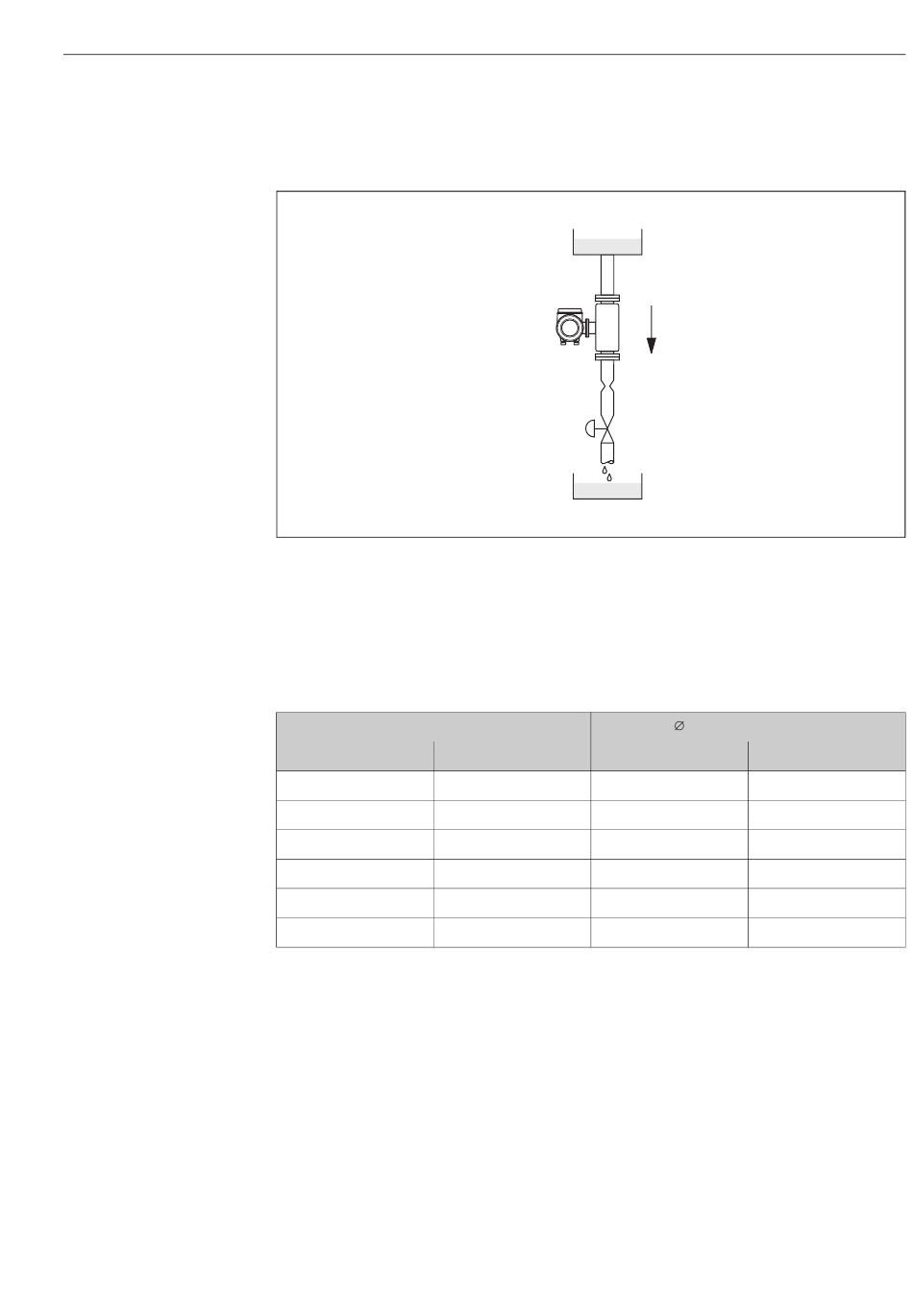

Fig. 6: Montage dans une conduite verticale (par ex. applications de dosage)
1 réservoir
2 capteur
3 diaphragme, restriction
4 vanne
5 réservoir de remplissage
DN
[mm]
8
15
25
40
50
80
Pression du système
Il faut impérativement éviter la cavitation car elle peut influencer l'oscillation du tube de mesure. Il
n'y a pas de précautions particulières à prendre lorsque les caractéristiques du produit à mesurer
sont similaires à celles de l'eau.
Dans le cas de liquides ayant un point d'ébullition très bas (hydrocarbures, solvants, gaz liquéfiés)
ou en présence d'une pompe aspirante, il faut veiller à maintenir une pression supérieure à la pres-
sion de vapeur et à éviter que le liquide ne commence à bouillir. De même, il faut éviter le dégazage
des gaz contenus naturellement dans de nombreux liquides. Une pression du système suffisamment
élevée permet d'éviter de tels effets.
Le montage du capteur se fera donc de préférence :
• du côté refoulement de pompes (pas de risque de dépression)
• au point le plus bas d'une colonne montante
1
2
3
4
5
[inch] [mm]
3/8" 6
½" 10
1" 14
1½" 22
2" 28
3" 50
3 Montage
Diaphragme, restriction
[inch]
0,25
0,40
0,55
0,87
1,10
2,00
A0003597
13
