21
POTENTIOMÈTRE AUX RETURN
Ces potentiomètres permettent de régler les niveaux
des retours auxiliaires 1 et 2 ; les signaux corre-
spondants sont sommés à celui des généraux stéréo
(MAIN MIX) de la table de mixage.
22
EFX TO AUX 1
Cette touche permet d'intégrer le signal de retour
auxiliaire (AUX RETURN) 2 au signal envoyé sur la
sortie AUX 1. Très pratique pour envoyer les effets
dans la balance casques (mix Monitor)...
23
DÉPART AUXILIAIRE (AUX SEND)
Ces potentiomètres servent à régler le niveau Master
du départ auxiliaire 1 et 2 (de -∞ à +15 dB). Vous
pouvez ainsi, si besoin est, amplifier d'un maximum
de 15 dB le niveau de sortie des départs auxiliaires.
24
INDICATEUR DE NIVEAU DE SORTIE
Cette échelle de 2 x 12 LED permet de visualiser le
niveau de sortie stéréo de la table de mixage.
25
TOUCHE SOLO MODE ET LED SOLO ACTIVE
Cette touche permet de choisir entre les deux modes
de Solo disponibles sur la table de mixage : PFL
(écoute avant fader, touche non enfoncée) ou AFL
(écoute après fader, touche enfoncée).
En mode PFL, le signal écouté en SOLO est prélevé
avant le fader de la voie. Autrement dit, son niveau
d'écoute ne dépend pas de la position du fader. En
mode AFL, le signal écouté en SOLO est prélevé après
son passage par le fader et le panoramique de la voie
(qui, bien qu'il se trouve physiquement au-dessus
du fader, est implanté techniquement après lui).
Autrement dit, le mode AFL permet d'écouter le signal
de la voie avec le niveau et le panoramique qui lui
sont appliqués dans le mixage. Rappel : Le mode
SOLO (PFL/AFL) s'active dès que vous appuyez sur la
touche de Solo d'une voie. Dans ce cas, la LED SOLO
ACTIVE s'allume.

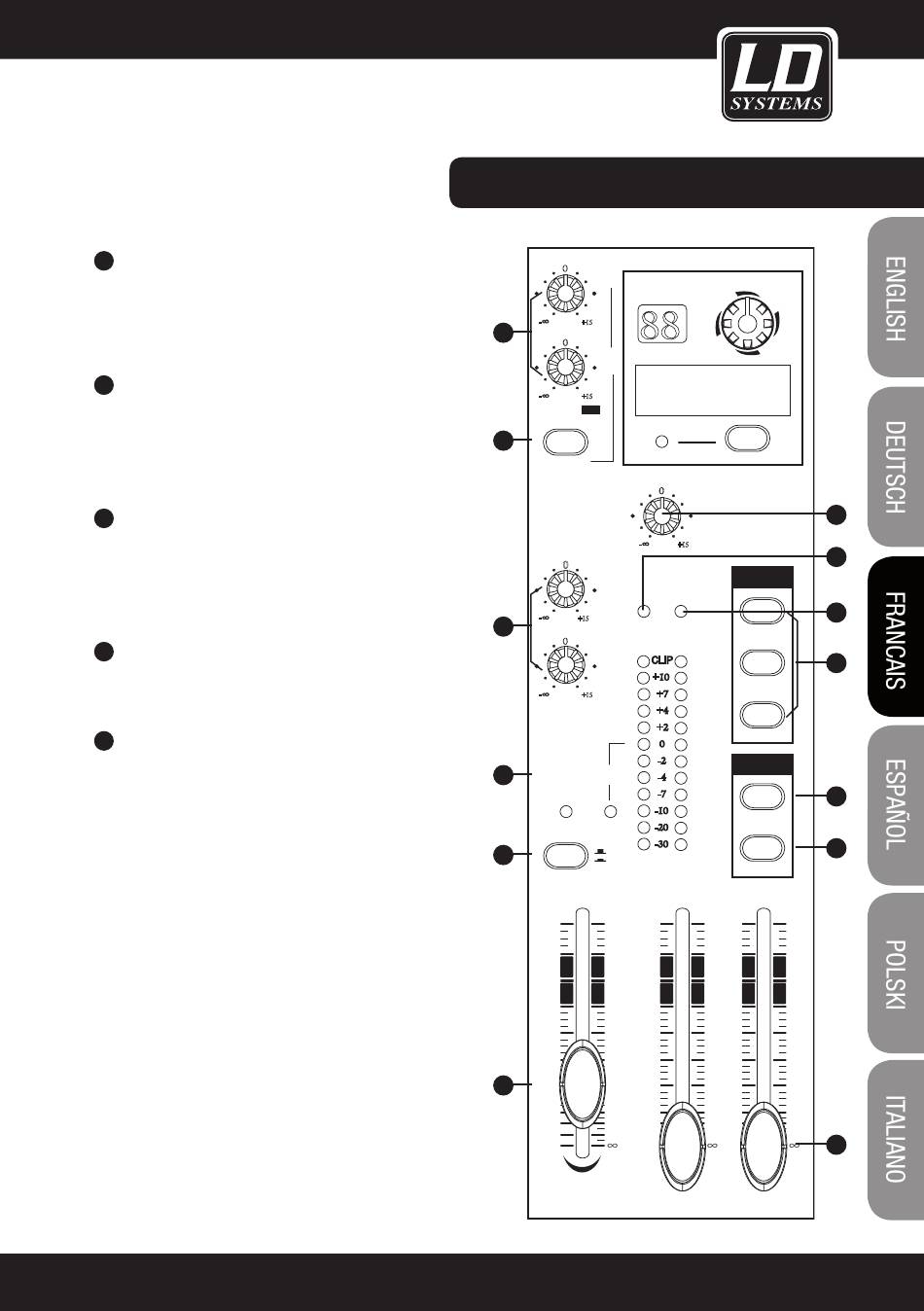

ÉLÉMENTS DE CONTRÔLE :
0
1
8 8
-
+15
21
AUX RTN 1
0
2
00-09 Echo
10-19 Echo +Verb
20-29 Tremolo
-
+15
30-39 Plate
40-49 Chorus
AUX RTN 2
DFX
22
PEAK/MUTE
EFX TO AUX 1
-
PHONES
0
1
CONTROL ROOM
PHANTOM
-
+15
23
0
2
-
+15
AUX SENDS
24
LEVEL
SET
SOLO
ACTIVE
25
PFL
L
AFL
OUTPUT LEVEL
SOLO MODE
10
dB
5
0
-5
-10
-15
26
-20
-30
-40
-60
ALT 3-4
PROGRAM (PUSH)
FUNCTION
50-59 Vocal
60-69 Rotary
70-79 Small Room
80-89 Flange+Verb
90-99 Large Hall
DFX MUTE
0
+15
CTR ROOM
SOURCE
PWR
MAIN MIX
CLIP
+10
ALT 3-4
+7
+4
+2
2TK IN
0
-2
ASSIGN
TO MIX
-4
-7
-10
ALT 3-4
-20
-30
R
2TK
MAIN MIX
LEVEL
10
10
dB
dB
5
5
0
0
-5
-5
-10
-10
-15
-15
-20
-20
-30
-30
-40
-40
-60
-60
LEFT
RIGHT
33
32
31
30
29
28
27
55
