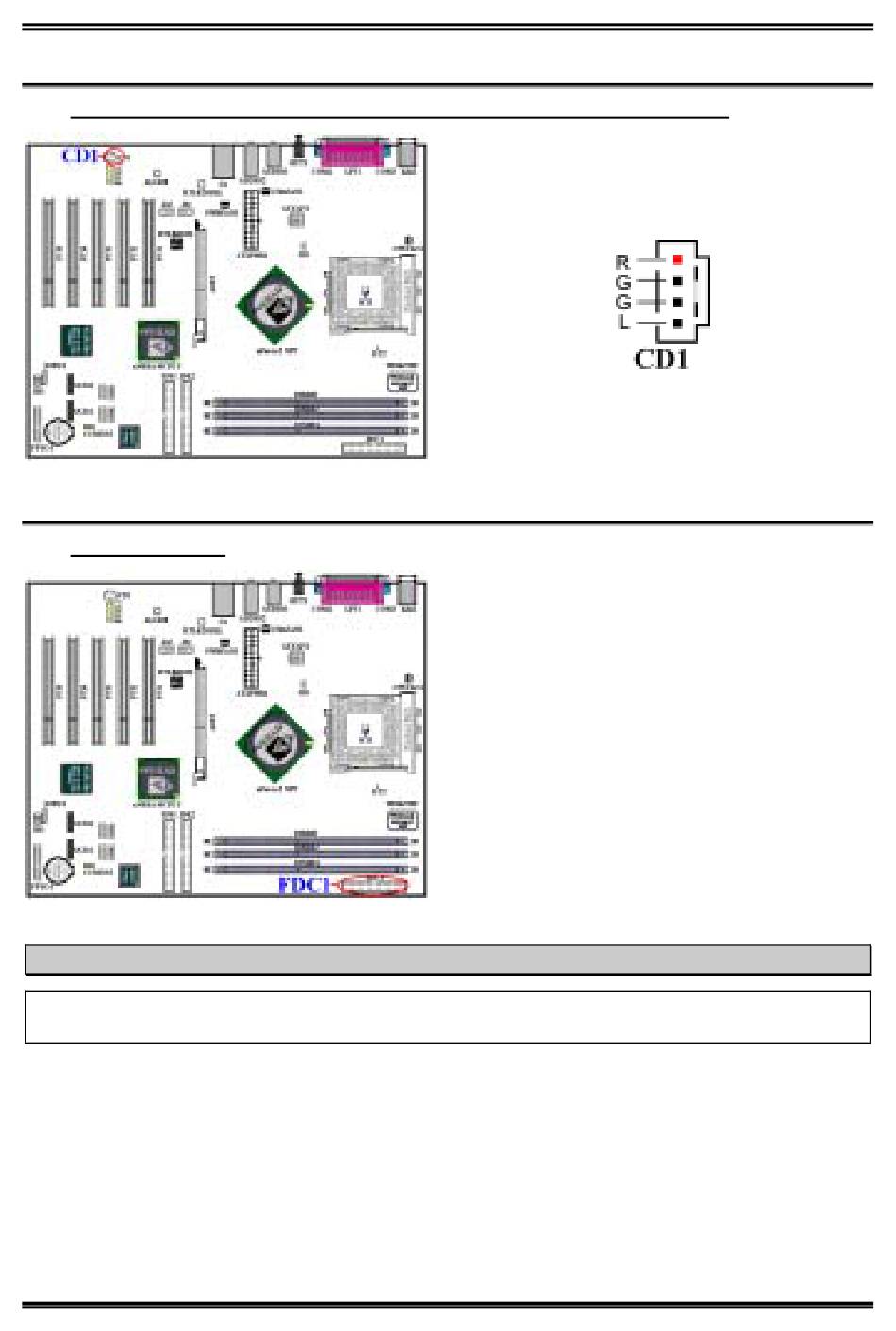

(10). Socles de Connecteur CD1: Socles de connecteur d'entrée du signal Audio CD
Remarque: Faites attention à la position des broches et à leur orientation.
(11). Connecteur FDC1
longue de la nappe doit être branchée sur la carte mère.
Un marquage rouge sur un fil désigne typiquement l'emplacement du pin 1. Vous devez aligner le pin
1 de la nappe sur le pin 1 du connecteur FDC1, puis insérez la nappe dans le connecteur.
NF7/NF7-M/NF7-S
Ces connecteurs se branchent sur la sortie audio du
lecteur de CD-ROM interne ou d'une carte son
supplémentaire.
Ce connecteur 34-pins est appelé le "connecteur du
floppy disk ". Vous pouvez y connecter un lecteur de
disquettes 360K, 5.25", 1.2M, 5.25", 720K, 3.5'',
1.44M, 3.5" or 2.88M, 3.5". Vous pouvez même y
brancher un lecteur de disquettes 3 Modes (c'est un
lecteur de 3 1/2" utilisé dans les ordinateurs
japonais).
Une nappe floppy possède 34 fils et deux
connecteurs permettant le branchement de deux
lecteurs de disquettes. Après avoir connecté une
extrémité sur le FDC1, connectez les deux
connecteurs restants sur les lecteurs de disquettes.
En général, on utilise qu'un seul lecteur de disquette
dans un ordinateur. L'extrémité sur la portion la plus
